Software para projeto fotovoltaico em BIM

Modele e dimensione de acordo com as normativas brasileiras, faça o detalhamento, gere quantitativos e relatórios com o nosso software para projeto fotovoltaico. Ganhe produtividade com recursos como numeração automática dos elementos, cálculo e relatório de retorno do investimento e agregue qualidade nas suas entregas.

CONSULTAR VALORES

Como nosso software para projeto fotovoltaico agrega produtividade:

Automatiza processos manuais

Recurso de lançamento

O Builder possibilita o lançamento dos principais elementos de um sistema on-grid e off-grid, como módulos fotovoltaicos, caixas de junção, inversores, controlador de cargas e baterias.

Com ele é possível definir a quantidade de módulos fotovoltaicos ou baterias na horizontal e vertical, assim como o espaçamento entre placas dentro de uma série.

A representação 2D, 3D e a quantidade para lista de materiais são atualizadas automaticamente.

Software para projetos fotovoltaico: lancamento

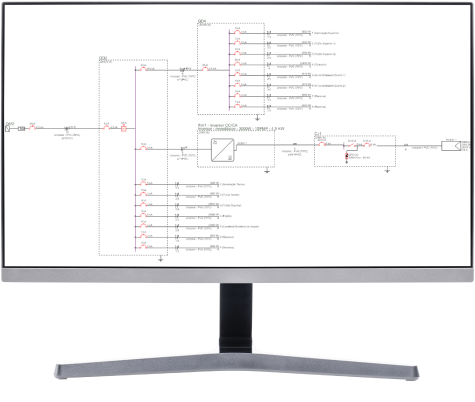

Integração do sistema de Corrente Contínua e Corrente Alternada

O Builder, software para projeto fotovoltaico, dimensiona a fiação e proteção de interligação da parte de CA, definindo com mais precisão os elementos representados e quantificados na planta, diagramas e quantitativo do projeto.

Software para projetos fotovoltaico: integracao sistema CC CA

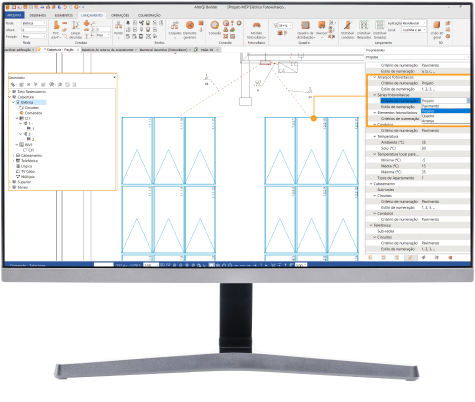

Numeração automática dos elementos

O Builder enumera os elementos dentro de uma cadeia fotovoltaica e pode ser configurado para função do pavimento, quadro, arranjo, série e número do elemento.

O recurso conta com critérios de numeração específicos para o fotovoltaico, definidos globalmente para os componentes lançados no projeto.

Software para projetos fotovoltaico: numeracao automatica dos elementos

Dimensiona de acordo com as normas

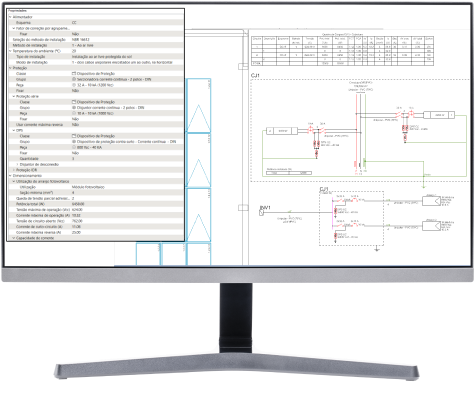

Dimensionamento: definição de circuitos, séries e arranjos

O Builder permite a criação de arranjos e séries fotovoltaicas para tipologias de módulos lançados no projeto.

É possível definir parâmetros de projeto, fiação e proteção para o cálculo, inserção da fiação automática e dimensionamento da proteção e seção dos condutores em CC.

Software para projetos fotovoltaico: definicao circuitos series arranjos

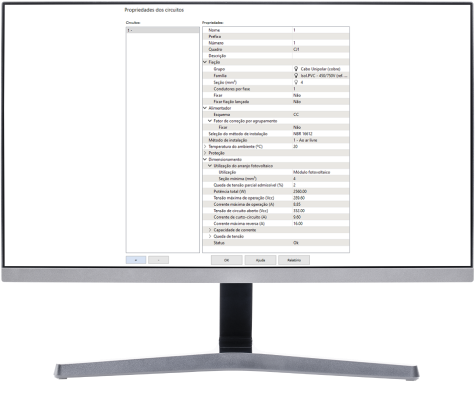

Dimensionamento de circuitos CC/CA

O Builder, software para projeto fotovoltaico, calcula as tensões e correntes resultantes das associações em série dos elementos, e também das séries em paralelo, aplicando os valores ao circuito fotovoltaico (arranjo).

Ele permite dimensionar fiação e proteções conforme os critérios da NBR 5410, NBR 16612 e NBR 16690.

Todas as informações utilizadas, como potência do módulo, tensão máxima de operação, circuito aberto, corrente máxima de operação e curto-circuito, são adicionadas ao cadastro dos elementos geradores de energia.

Software para projetos fotovoltaico: dimensionamento circuitos CC CA

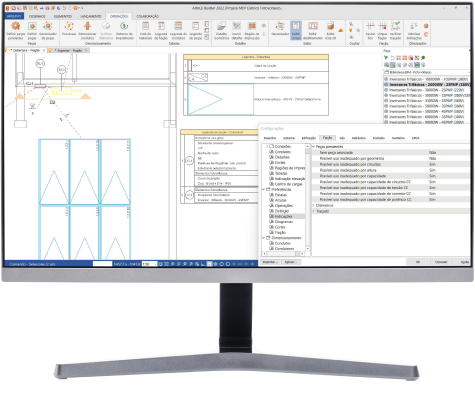

Dimensionamento inversor

O Builder quantifica as informações de potência, tensão e correntes das fontes geradoras conectadas ao inversor e, através de um comparativo com a peça “Inversor” selecionada, possibilita verificar a segurança da operação.

Parâmetros que não estão sendo atendidos ou que estão fora dos limites propostos são indicados na peça em planta e nos status do elemento no Gerenciador.

Proporciona alto padrão de entrega

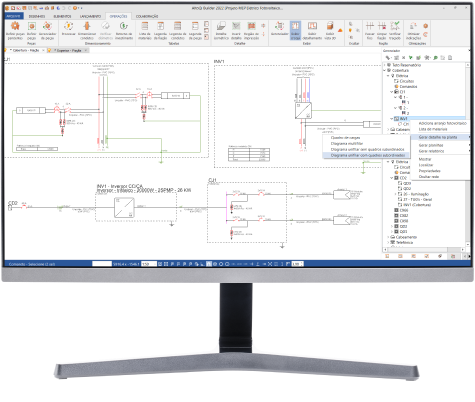

Geração de diagramas

O Builder, software para projeto fotovoltaico, gera diagramas unifilar e multifilar, indicando os elementos definidos, informações da fiação, proteção e arranjos, e identifica suas ligações na hierarquia de projeto.

Possibilita também extrair diagramas somente da parte CC e integrar ao quadro da parte CA.

São exibidos elementos de geração de energia, caixas de junção, controlador de carga e bateria, inversor, ligações e proteções do sistema em Corrente Contínua e conexão com o quadro de distribuição da edificação em Corrente Alternada.

Software para projetos fotovoltaico: geracao de diagramas

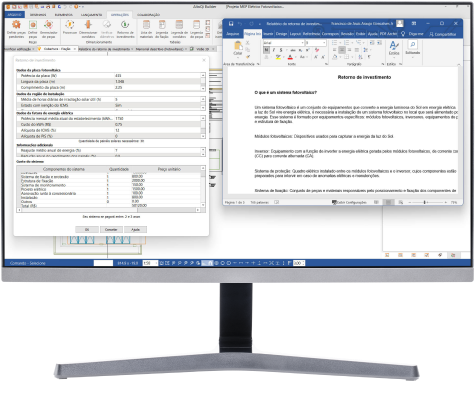

Retorno do investimento e documentação do projeto

O Builder realiza o cálculo e gera um relatório de retorno do investimento, considerando investimento total, geração média mensal do sistema fotovoltaico e produção de energia em kwh.

Além desse relatório, é possível gerar o quadro de cargas em planta e o relatório de dimensionamento com uma documentação precisa dos parâmetros utilizados para os resultados calculados de fiação e proteção.

Software para projetos fotovoltaico: retorno de investimento documentacao

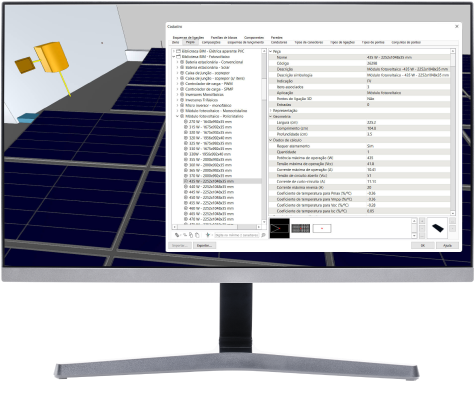

Cadastro de peças

O Builder possui um cadastro de peças nativo em BIM, com itens para elaboração do projeto fotovoltaico, como módulos, caixa de junção, inversores, controlador de carga, bateria e outros.

Os elementos contam com informações de simbologias 2D, objetos 3D, dados de cálculo e itens para extração automática dos quantitativos do projeto.

Software para projetos fotovoltaico: cadastro de pecas

Memorial descritivo fotovoltaico

É possível gerar a documentação automática através de um memorial com diversas informações, que poderão ser pré-definidas com textos padrões e informações de cálculo extraídas do projeto.

Atende projeto fotovoltaico em BIM

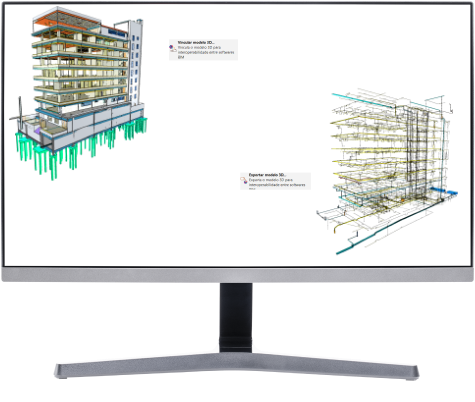

Importação e exportação em IFC

O Builder é uma plataforma OpenBIM, que possibilita a integração com as demais disciplinas através de arquivos IFC.

Com ele é possível efetuar a importação de arquivos IFC de qualquer disciplina e, em seguida, exportar o arquivo IFC do projeto das instalações para dar sequência ao fluxo de trabalho em BIM.

Além disso, o Builder permite inserir propriedades nos elementos do croqui, que serão exportadas junto com o IFC, enriquecendo o modelo de informação.

Software para projetos fotovoltaico: importacao exportacao em IFC

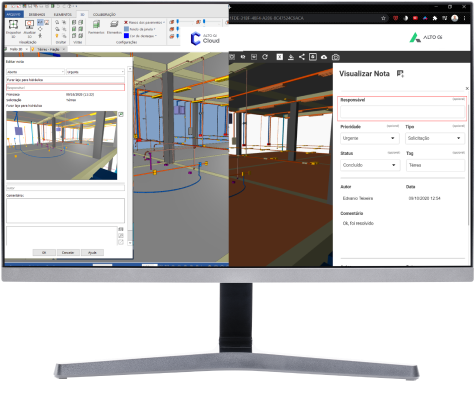

Notas BCF

Use as notas BCF (BIM Collaboration Format) para inserir comentários e imagens do projeto, compartilhando com os demais projetistas informações importantes durante a compatibilização.

É possível filtrar as notas BCF por data de modificação e sincronizar diretamente com a sua obra no AltoQi Cloud, mantendo o controle das alterações no projeto.

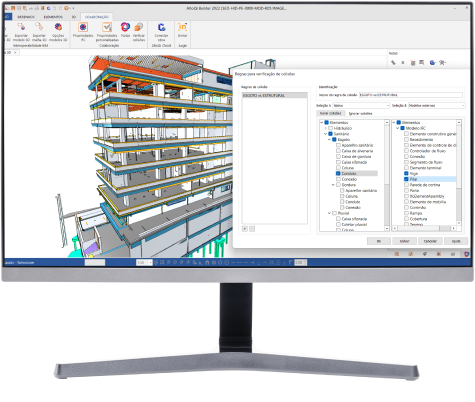

Detecção de colisões e integração entre soluções AltoQi

O Builder detecta automaticamente as colisões, sinalizando as situações de interferências entre disciplinas.

É possível visualizar e modificar as propriedades e aparência dos elementos diretamente no ambiente 3D do projeto integrado às demais disciplinas.

Integrado ao AltoQi Visus, software para orçamento e planejamento BIM, é possível gerar orçamentos simultaneamente ao projeto.

Software para projetos fotovoltaico: deteccao de colisoes

Receba uma proposta

Projetos de instalações em uma única solução

O Builder é um software completo que vai além dos projetos fotovoltaicos. A plataforma contempla disciplinas para projetos hidrossanitários, elétricos, fotovoltaicos, preventivos de incêndio, SPDA, gás, cabeamento estruturado, climatização* e alvenaria estrutural.

Em uma única plataforma é possível modelar, dimensionar, detalhar, gerar relatórios e quantitativos, com recursos que abrangem todo o ciclo completo do projeto BIM ou não BIM.

Existem quatro planos e você pode escolher o que melhor atende as suas necessidades. Todas as versões incluem cursos certificados pela AltoQi Education e a plataforma Visus Projetista para orçamento e colaboração.

*A disciplina de climatização é exclusiva para modelagem.

Comece a projetar hoje.

Escolha a versão do AltoQi Builder mais adequada para sua atuação:

Professional Cloud

Nossa solução para quem está no início da jornada

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Climatização;

• Acesso à Plataforma AltoQi Education.

APLICAÇÃO

N° de pavimentos: 3

Área: 2 mil m² de área retangular construída

Premium Cloud

O plano ideal para quem já tem um pouco mais de experiência e, por isso, elabora projetos maiores

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 10

Área: 8 mil m² de área retangular construída

Enterprise Cloud

Solução completa e poderosa para profissionais experientes

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 20

Sem limitações de área construída

Infinity Cloud

Recursos ilimitados para todo tipo de construção

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

Sem limitações

Para todos os momentos da sua carreira, AltoQi.

Descubra como os novos planos de assinatura irão transformar sua trajetória profissional. Eles foram pensados para evoluir junto com você, da primeira residência ao edifício mais complexo.

Pacote InBim para projetos multidisciplinares

Professional Cloud

Um pacote completo para projetistas multidisciplinares que estão no início de sua jornada com projetos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: 4
• Área: 2 mil m² de área retangular construída

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Climatização;
• Acesso à Plataforma AltoQi Education
• N° de pavimentos: 3
• Área: 2 mil m² de área retangular construída;

APLICAÇÃO

Nº de níveis de laje: 4

N° de pavimentos: 3

Área: 2 mil m² de área retangular construída

Premium Cloud

O plano ideal para quem já tem um pouco mais de experiência e, por isso, elabora projetos maiores e mais complexos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural;
• Módulo Pré-moldados;
• Módulo Dimensionamento de perfis metálicos;
• Módulo Lajes Protendidas;
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: 11;
• Área: 8 mil m² de área retangular construída;

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Sistema de proteção contra descargas atmosféricas (SPDA);
• Instalações de Cabeamento estruturado;
• Climatização;
• Acesso à Plataforma AltoQi Education
• N° de pavimentos: 10;
• Área: 8 mil m² de área retangular construída;

APLICAÇÃO

Nº de níveis de laje: 11

N° de pavimentos: 10

Área: 8 mil m² de área retangular construída

Enterprise Cloud

Solução BIM multidisciplinar completa para profissionais experientes em projetos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural;
• Módulo Pré-moldados;
• Módulo Dimensionamento de perfis metálicos;
• Módulo Lajes Protendidas;
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: 21;
• Sem limitações de área construída;

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Sistema de proteção contra descargas atmosféricas (SPDA);
• Instalações de Cabeamento estruturado;
• Climatização;
• Acesso à Plataforma AltoQi Education
• N° de níveis de pavimento: 20;
• Sem limitações de área construída;

APLICAÇÃO

N° de níveis de laje: 21

N° de pavimentos: 20

Sem limitações de área construída

Infinity Cloud

Recursos ilimitados e total liberdade criativa para equipes grandes e projetos complexos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural;
• Módulo Pré-moldados;
• Módulo Dimensionamento de perfis metálicos;
• Módulo Lajes Protendidas;
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: ilimitado;
• Sem limitações de área construída;

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Sistema de proteção contra descargas atmosféricas (SPDA);
• Instalações de Cabeamento estruturado;
• Climatização;
• Acesso à Plataforma AltoQi Education
• Nº de pavimentos: Sem limitações;

APLICAÇÃO

Nº de níveis de laje e de pavimentos: Sem limitações

DÚVIDAS FREQUENTES

Quais são as disciplinas de instalações atendidas pelo AltoQi Builder?

O AltoQi Builder atende projetos elétricos, fotovoltaicos, SPDA, cabeamento estruturado, hidrossanitário, incêndio, gás e climatização.

Quais são as modalidades de licenciamento do AltoQi Builder?

A aquisição do Builder pode ocorrer através do modelo de licenciamento por assinatura. Vale lembrar que, no modelo de assinatura, o usuário se mantém sempre atualizado, recebendo um conjunto de novos recursos trimestralmente, além de ter à disposição os treinamentos do software durante o período de vigência do contrato.

Como ocorre a contratação das disciplinas?

No momento da aquisição, será possível contratar o conjunto de soluções para instalações,
conforme as disciplinas que trabalha. Você poderá optar entre:

• Builder Elétrica: Elétrica (com recurso para projetos fotovoltaicos), SPDA, Cabeamento;
• Builder Hidráulica: Hidrossanitária, Incêndio, Gás, e Climatização.
• Builder MEP: Todas as 8 disciplinas.

O treinamento das disciplinas está incluído na aquisição?

Os treinamentos AltoQi Education, correspondentes às disciplinas contratadas, só estarão disponíveis durante a vigência dos contratos na modalidade de assinatura. Clientes que realizarem a aquisição da licença vitalícia poderão optar pela compra dos treinamentos separadamente.

Cabe ressaltar que a AltoQi dispõe dos seguintes treinamentos:

• Elétrico
• Hidrossanitário
• Incêndio

Quais são as configurações recomendadas para uso do AltoQi Builder?

• Monitor com resolução mínima de 1280x768 pontos.
• Processador Intel I5 de pelo menos 2 GHz ou superior.
• Placa de vídeo com 1 GB de memória dedicada ou superior.
• Windows 10 64 bits.
• Memória RAM de 16 GB ou superior.

Todas as atualizações e revisões das plataformas AltoQi são gratuitas durante o prazo contratado na modalidade de licença por assinatura. Em todos os planos, estão inclusos os serviços de suporte para auxílio com as plataformas e login de usuário.

Como é calculada a área e a altura total das aplicações do AltoQi Builder?

A área corresponde à soma das áreas retangulares dos pavimentos e seus níveis intermediários, sendo que uma planta em forma de “L” é contada como o seu retângulo externo. Já a altura total máxima para elaboração do projeto se dá pela soma de todos os níveis da edificação.

Como é calculado o número de níveis das aplicações do AltoQi Builder?

Refere-se ao número de níveis de lajes da estrutura. Por exemplo, numa edificação de 5 pavimentos, são contabilizados 6 níveis (térreo, tipo 1, tipo 2, tipo 3, tipo 4 e cobertura

Como funciona o suporte da AltoQi?

Nossa equipe de suporte e sucesso do cliente é especializada em prestar apoio na utilização das ferramentas e aprimorar a experiência do usuário. Para eventuais dúvidas, é possível entrar em contato através da abertura de ticket, chamada telefônica, chat, ou ainda consultar nossos artigos e vídeos disponíveis no canal QiSuporte.
