Repaginamos o modelo IFC dos projetos de alvenaria estrutural! Agora, os usuários podem adotar representações individualizadas para cada tipo de bloco empregado no projeto, tornando o modelo visualmente muito mais rico e intuitivo.
Mas as melhorias não param na modelagem! Os quantitativos das paredes foram separados por grupos de blocos, o que permite uma organização muito mais clara das informações do projeto e gera um insumo muito mais qualificado para as próximas etapas do empreendimento, como a orçamentação.
Com esses recursos, é possível atender às demandas de BIM sem a necessidade de modelagens em outros softwares. É mais produtividade e valor às entregas!
O desenvolvimento de uma ferramenta tão robusta e completa quanto o Eberick requer um esforço constante na melhoria contínua de funcionalidades que estão implementadas e consolidadas.
Sendo assim, o cálculo dos pilares foi internamente refatorado e refinado, com melhorias no dimensionamento para que seja possível atender múltiplos casos especiais, como pilares com detalhamento contínuo no lance, ou níveis intermediários ou, ainda, sem travamento nas duas direções.
Além disso, foram feitas diversas melhorias na forma como os dados de dimensionamento são exibidos para os usuários, de forma a facilitar a interpretação dos resultados e dar mais visibilidade às informações.
Com esses recursos, o usuário obtém resultados ainda mais precisos, compreende melhor as configurações e os resultados obtidos com o programa, sempre com respeito às prescrições da NBR 6118.
O AltoQi Eberick emprega, a partir de agora, novos critérios para extrair o máximo que o BIM pode oferecer na modelagem.
Significa que o usuário pode converter elementos de modelos IFC importados para elementos nativos diretamente no pórtico 3D. Também pode selecionar qual elemento será convertido, bem como sua classificação (pilar ou viga) e seu tipo (concreto armado ou genérico).
Esse recurso é um grande facilitador para os usuários que elaboram modelos externos para de elementos que não são verificados no Eberick, como treliças metálicas, por exemplo.
Assim, o usuário tem menos retrabalho e a garantia de que o modelo elaborado no Eberick está de acordo com o modelo externo. Com isso, pode explorar ao máximo os benefícios do BIM por intermédio do modelo IFC.
Para facilitar, foram incluídos atalhos para o usuário poder acessar os canais diretamente na interface do AltoQi Eberick. Com esse recurso, entrar na Área do Cliente ou no Carrinho de Compras é mais fácil pelo ícone fixado na barra superior do programa.
Além disso, foi acrescentado também acesso à Bilds.com e ao ambiente do Suporte Técnico diretamente no menu de ajuda do programa.
Com esse recurso, o usuário do AltoQi Eberick acessa todo o ecossistema da AltoQi sem a necessidade de sair do programa.

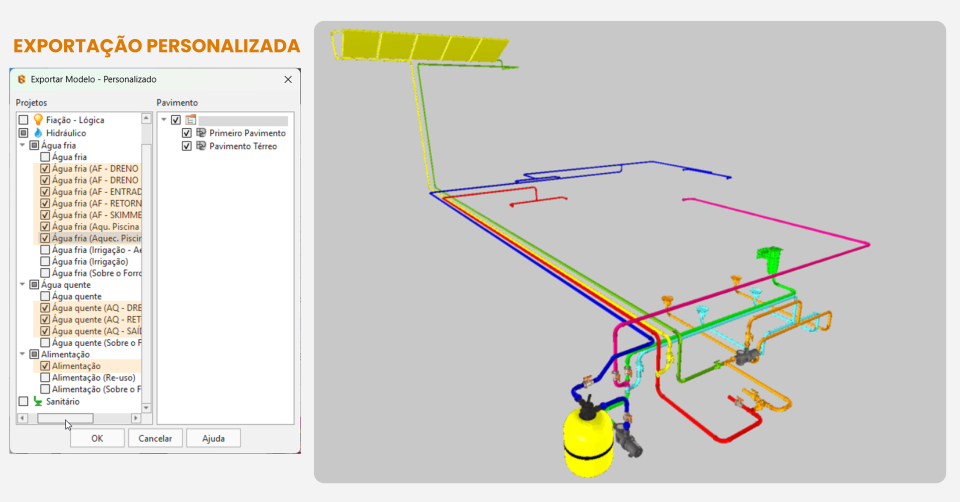

No AltoQi Eberick é possível definir quais elementos serão exportados e quais não serão exportados no modelo IFC.
É muito mais liberdade na definição do modelo IFC e facilidade para a troca de informações com outros projetistas, já que não há mais a necessidade de modificar o modelo em softwares externos.
O Editor de Armaduras teve sua interação com os arquivos e bancos de dados redesenhados para otimizar o trabalho simultâneo de múltiplos usuários no mesmo projeto na ferramenta, garantindo mais estabilidade e praticidade no trabalho das equipes habituadas a manipular arquivos em rede, prática que acontece especialmente em escritórios de projeto médios e grandes.
O processo de integração e troca de informações com outros softwares e equipes sestá ainda mais eficiente e profissional!
O usuário pode definir e inserir as propriedades geométricas e dos materiais diretamente nos elementos de fundação no modelo IFC.
Esse recurso garante uma comunicação precisa e padronizada durante o ciclo de vida do projeto, sem a necessidade de realizar ajustes externos ou ter informações inconsistentes sobre os elementos de fundação no modelo IFC.
Assim, há mais controle sobre os dados do modelo, menos trabalho e maior valor nas entregas em BIM.

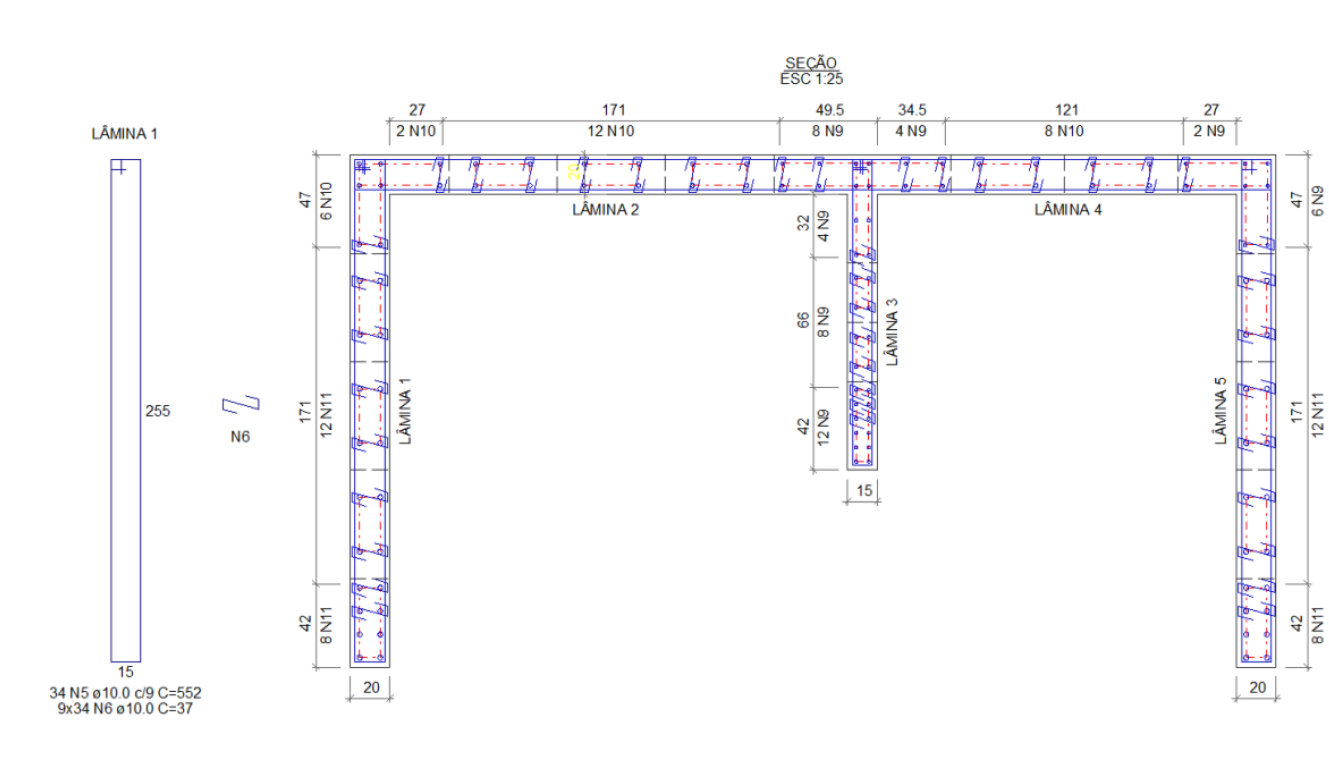

Para os edifícios maiores em altura e mais esbeltos, é muito usual autilizaçãi do artifício do Núcleo Rígido para garantir a estabilidade e rigidez estrutural lateral necessária para que os deslocamentos e acelerações horizontais fiquem dentro dos limites preconizados em norma.
A AltoQi revoluciona os modelos de análise, aplicando a esses elementos a modelagem estrutural por Método dos Elementos Finitos, o que confere mais precisão e liberdade para que o engenheiro conceba e analise seus modelos estruturais.Com o AltoQi Eberick o usuário pode visualizar os resultados da análise estática, como esforços e tensões, e também da análise dinâmica do NR diretamente no ambiente Pórtico Unifiliar, integrado à estrutura como um todo.
Com o recurso do Núcleo Rígido completo, você estará na vanguarda da tecnologia aplicada aos projetos estruturais.
Agora o AltoQi Eberick, aliando a liberdade da modelagem dos Núcleos Rígidos com a precisão da análise estrutural por MEF, entrega o dimensionamento a partir dos esforços e tensões obtidos no modelo de análise e o detalhamento com o padrão já consagrado da ferramenta.

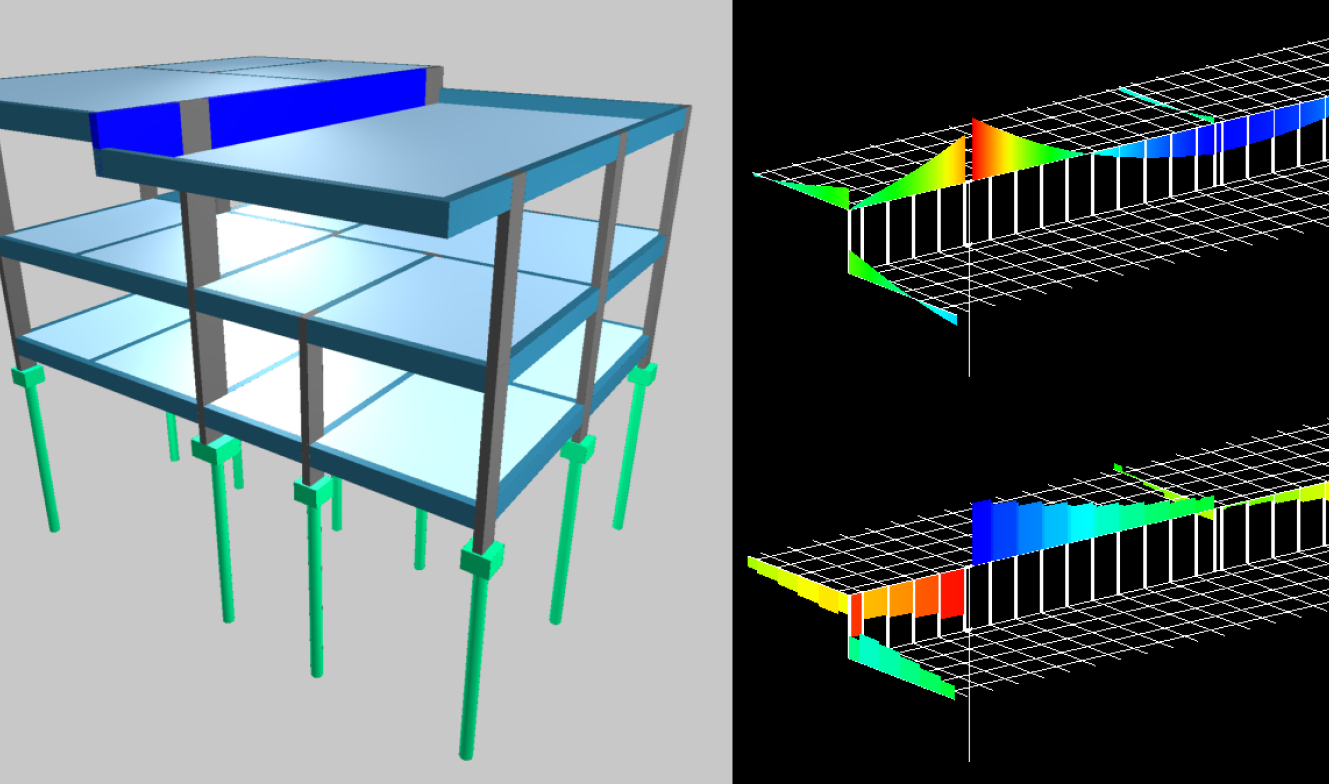

Com o novo recurso, é possível lançar vigas comuns a dois pavimentos, garantindo integração com lajes de níveis diferentes. Isso elimina ajustes manuais em carregamentos, detalhamento,
quantitativos e modelo IFC, tornando a modelagem mais flexível, ágil e precisa – sem retrabalhos e com mais fidelidade estrutural.

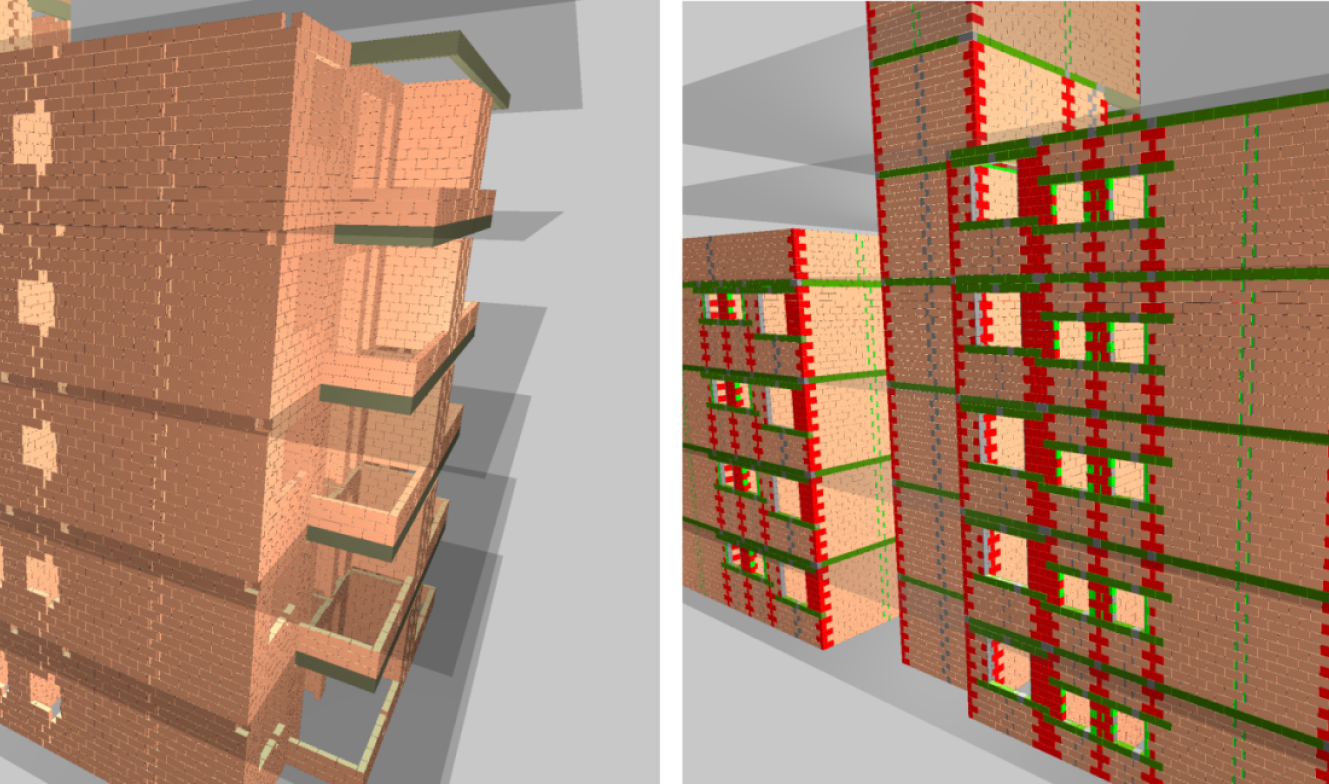

A nova atualização aprimora o 3D de alvenaria, permitindo representar grautes e enchimentos no modelo IFC.
Isso melhora a interoperabilidade e reduz a necessidade de ferramentas externas ou ajustes manuais, otimizando fluxos em BIM e deixando o modelo visualmente mais completo e fiel à obra real.

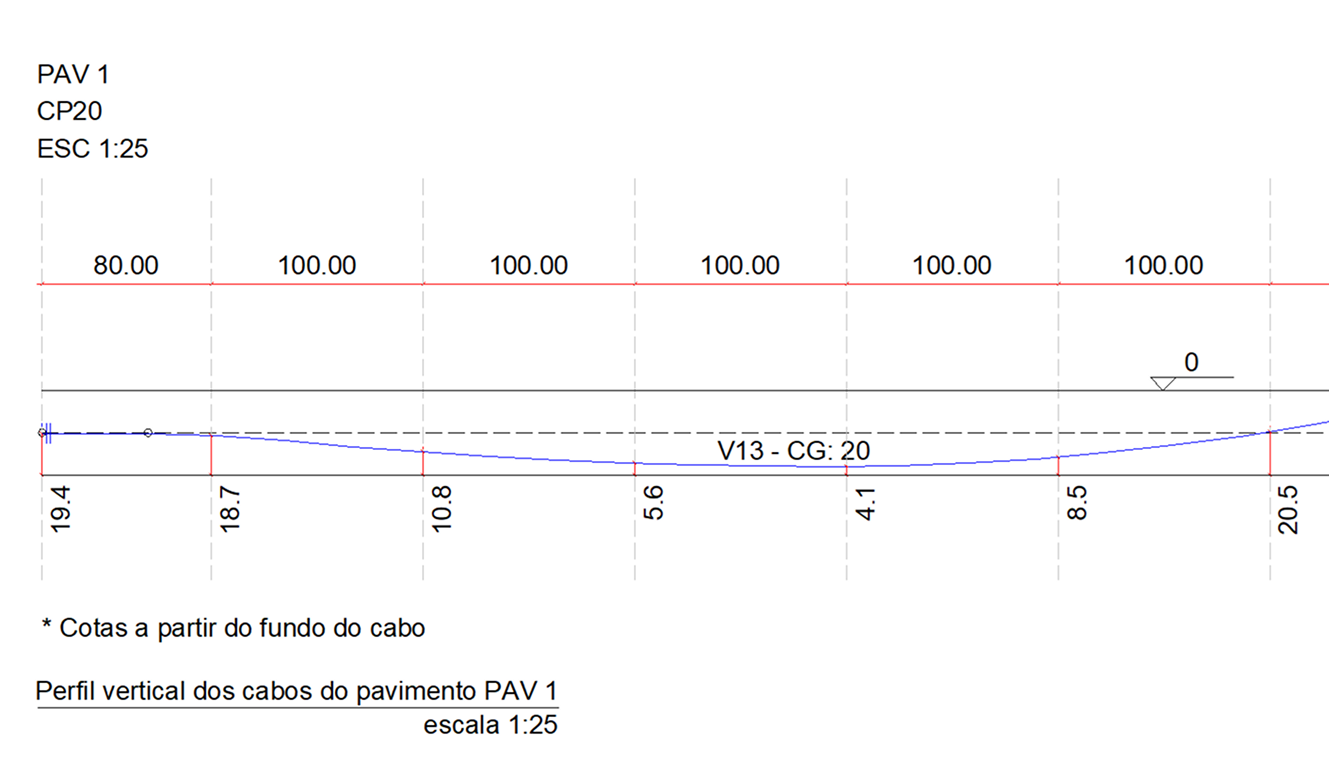

Agora é possível definir o fundo do cabo como referência de cota no perfil vertical dos cabos de protensão, atendendo ao padrão mais adotado no mercado.
Isso facilita a leitura dos desenhos e reduz erros de interpretação durante a execução da obra, aumentando a confiabilidade do projeto.

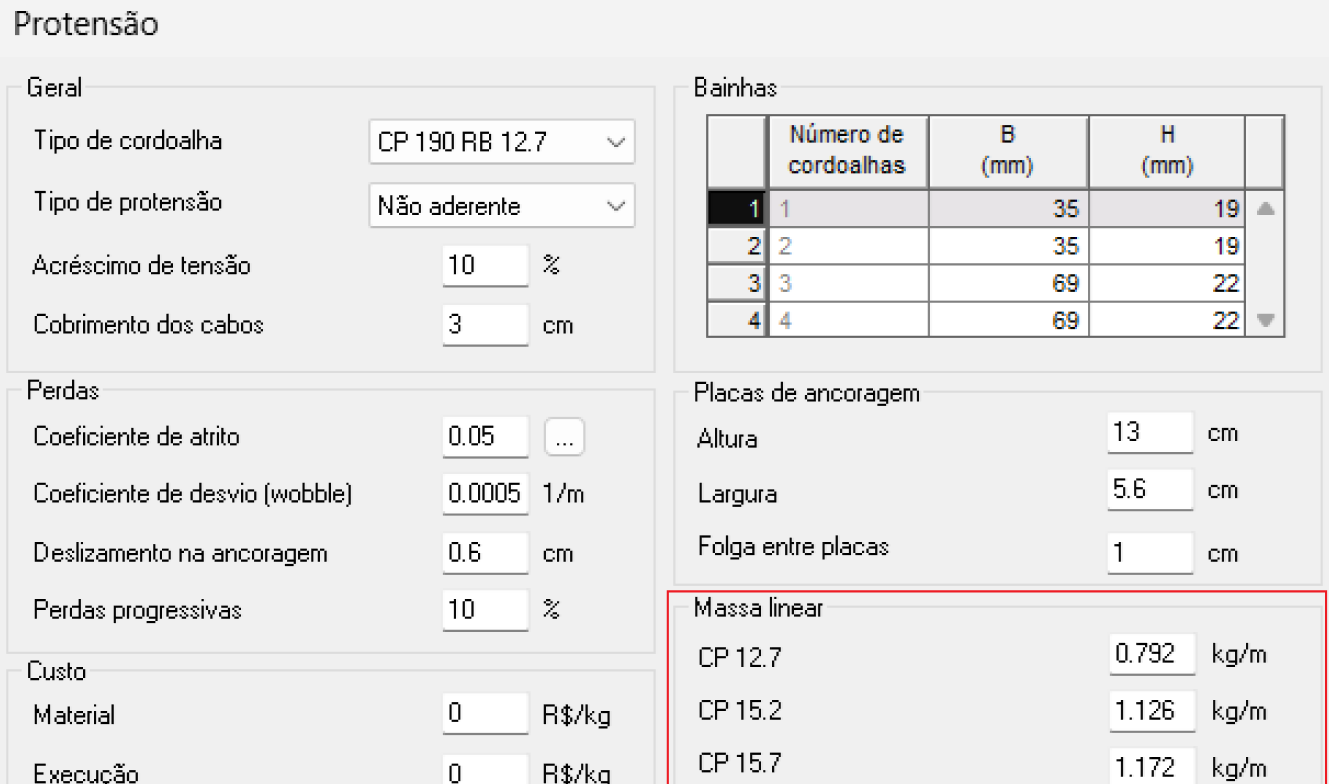

O usuário pode configurar a massa linear dos cabos considerando aço, capa e graxa, conforme dados dos fabricantes.
Essa personalização torna os quantitativos mais precisos e garante que o projeto reflita exatamente o que será executado, reforçando a confiança nos resultados dos projetos de protensão.

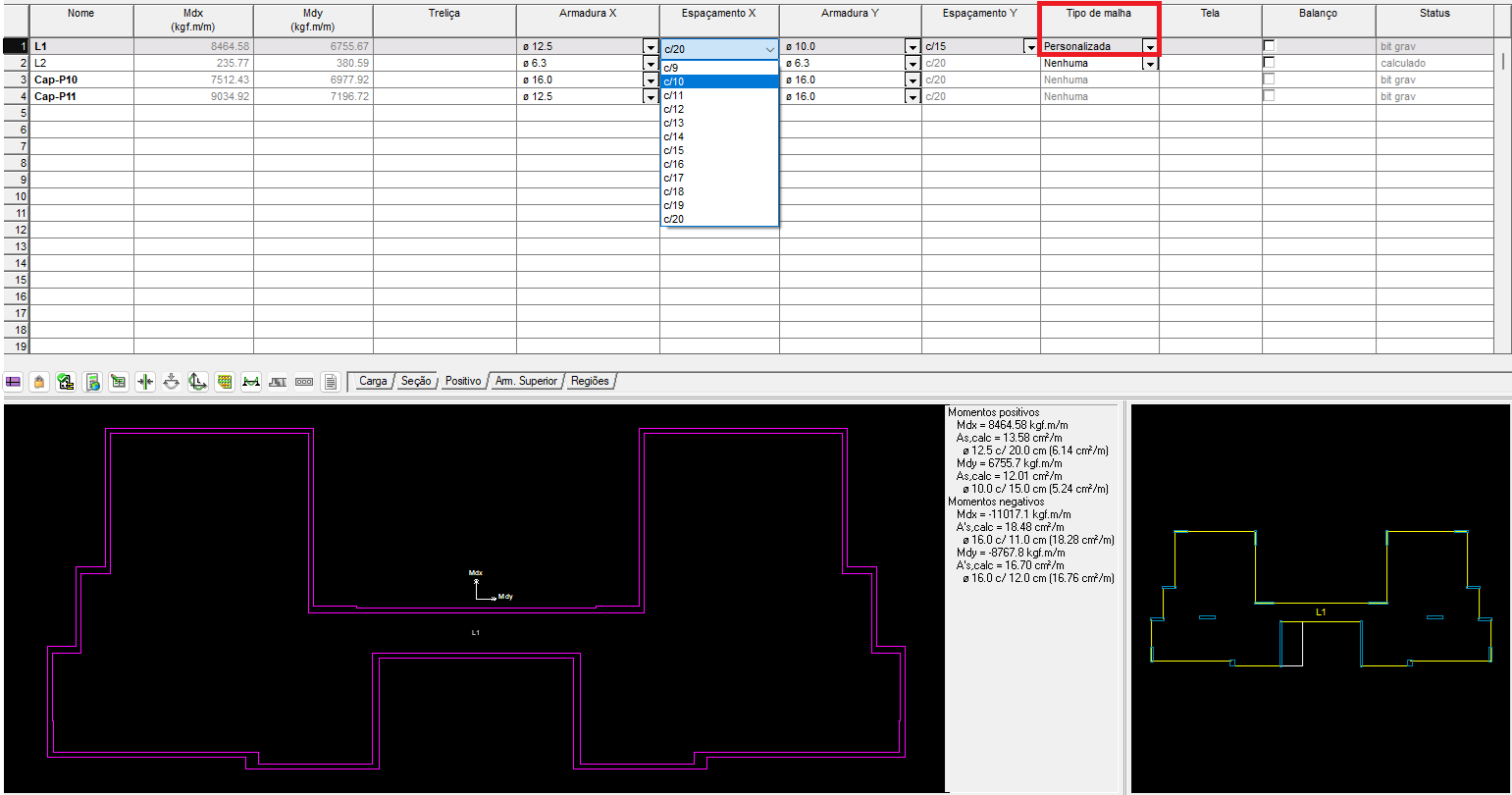

Agora, você pode definir o diâmetro e espaçamento da armadura base em cada direção. O software fará todas as verificações e irá complementar onde for necessário.Além disso, em casos de erro no cálculo, o detalhamento evidenciará apenas a área crítica com uma hachura específica.
Chegou o lançamento no 3D do Builder! Com esse novo recurso é possível efetuar lançamentos de condutos na visão integrada de disciplinas do 3D. O lançamento inicia em uma conexão existente e pode utilizar as novas capturas personalizadas (perpendicular, extremidades e médio) para trazer mais precisão e possibilidades para as operações no 3D.
Além disso, também é possível efetuar o lançamento dos condutos no espaço, definindo comprimento, ângulo e plano de lançamento! Isso mesmo, o recurso possibilita lançar em 3 planos distintos no espaço a partir de uma única visualização - e integrado aos modelos externos. Essa ferramenta é muito útil para realizar desvios e compatibilizações.

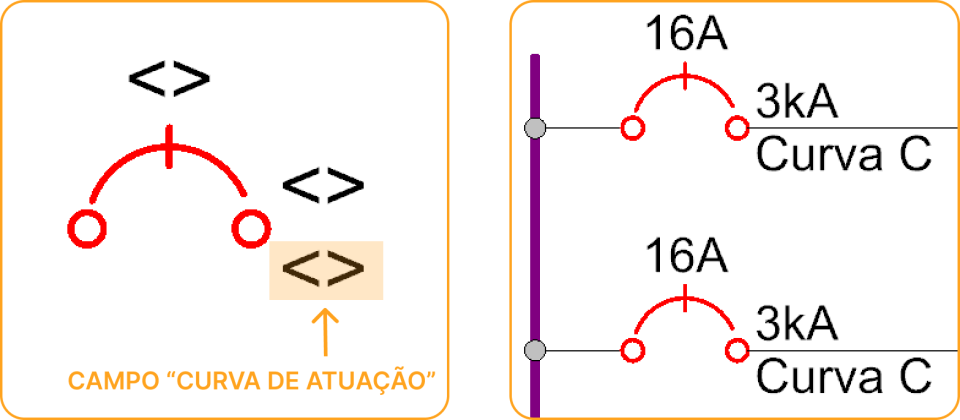

O diagrama unifilar elétrico está de cara nova! Com a opção de inserção do diagrama unifilar editável é possível manipular os elementos do desenho de forma a personalizá-lo para exibição em prancha. O recurso permite manejar quadros e proteções, gerando quebras de linha que também são manipuláveis. São infinitos resultados possíveis para melhorar a entrega!
Além disso, o diagrama conta com uma nova propriedade: a orientação. Além do formato horizontal, o diagrama pode ser desenhado na vertical! De forma muito simples e rápida é possível ter total mudança de representação, aumentando as possibilidades.
Para complementar, existem também novas configurações de personalização do diagrama:
As ferramentas de localização estão agora habilitadas no 3D, trazendo ainda mais eficiência ao trabalho com grandes lotes de elementos.
Na janela de “Peças” e “Dimensionamento de condutos”, o comando "Mostrar" destaca a peça ou conduto na tela com uma cor diferenciada, enquanto o "Localizar" não só destaca como também enquadra o elemento na visualização.
Agora as regiões de impressão e plantas adicionais irão adotar a mesma representação definida para a planta baixa, incluindo o “Vista 3D”, mantendo o padrão de representação para todos os detalhamentos da prancha!
Com o novo recurso é possível exibir os identificadores dos circuitos diretamente em cada componente do quadro executivo. Essa funcionalidade torna o projeto mais detalhado e próximo da realidade, facilitando a execução em obra e garantindo maior clareza para a equipe responsável.

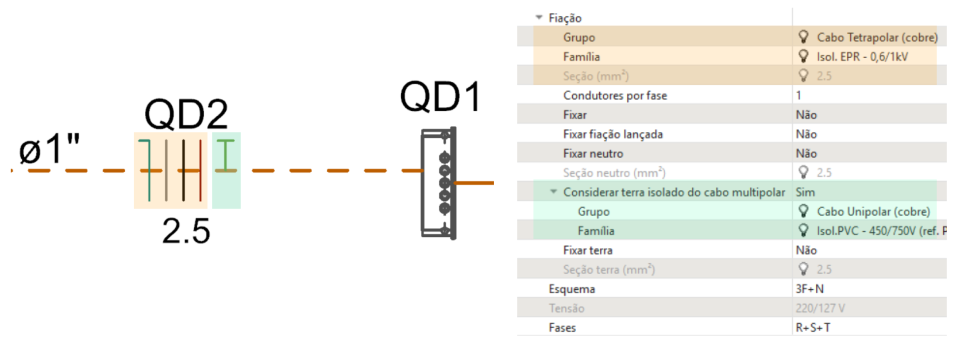

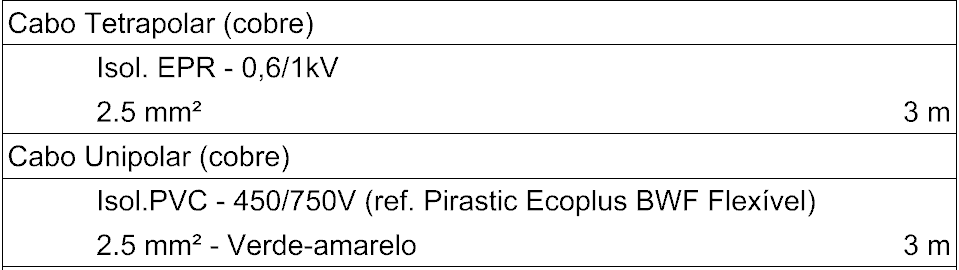

Agora é possível configurar a fiação do terra ou neutro com uma seção diferente da dimensionada para o fase, fixando-as independente do dimensionamento.
Essa funcionalidade atende às necessidades de circuitos específicos, oferecendo maior flexibilidade e personalização para os projetos.
Com o novo comando "Retirar inclinação", é possível reverter as alterações realizadas pelo "Aplicar inclinação" e restaurar os lançamentos ao estado inicial.
Dessa forma, é possível voltar à posição original de elementos que não ficaram com a inclinação ideal e ajustar o lançamento para reaplicar a inclinação.
Agora é possível visualizar e alterar facilmente a cota de entrada de cada tubo conectado a uma caixa de alvenaria diretamente pela janela Propriedades.
Essa funcionalidade simplifica a modelagem manual e agiliza os ajustes necessários após compatibilizações, eliminando o trabalho excessivo e garantindo mais praticidade no projeto sanitário.
1. Configurações de exibição no 3D
2. Ajustes na barra de acesso rápido
3. Alteração no default dos detalhamentos
4. Seleção de elementos para não exportar no IFC
1 - Biodigestores e Leito de Secagem
2 - Pressurizador
3 - Pias de cozinha
4 - Caixa com hidrômetro
5 - Dispositivos de comando

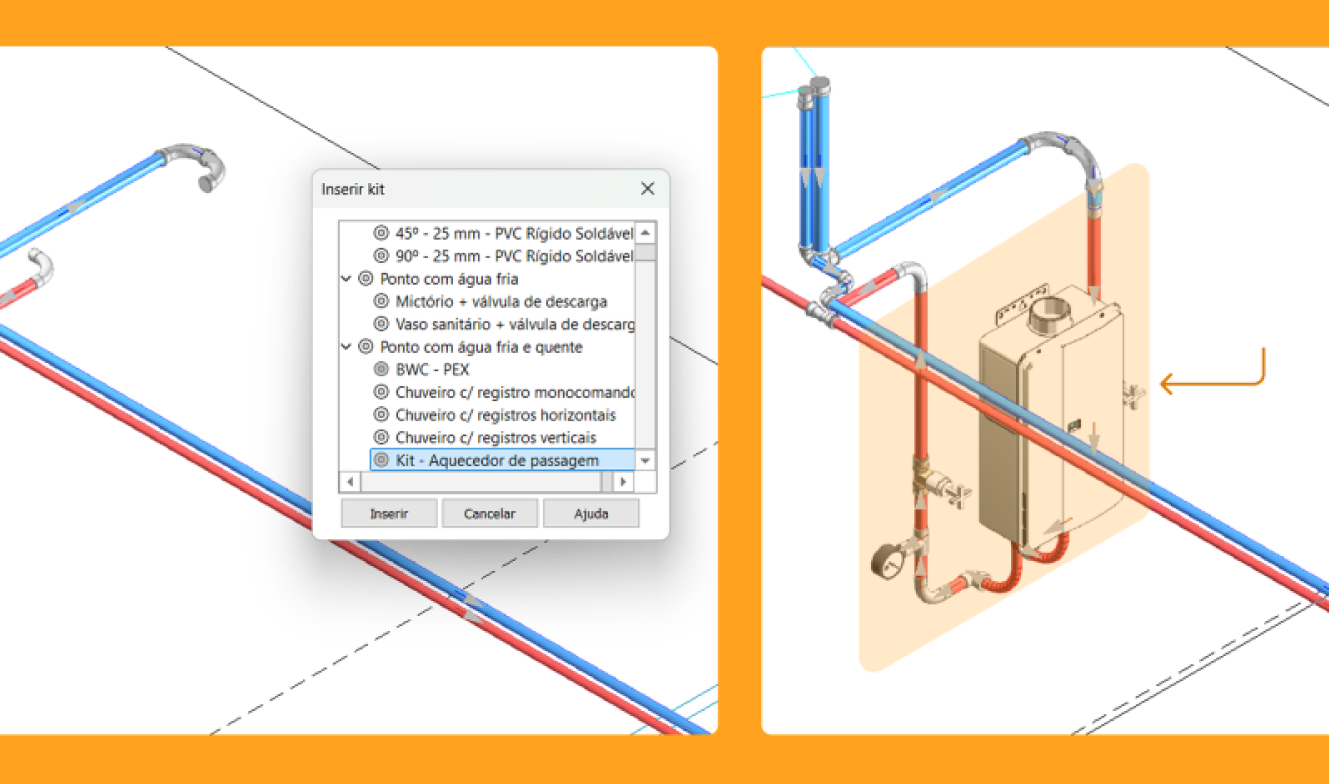

Com os Kits de instalações, você pode reutilizar conjuntos de elementos com medidas e composições padronizadas, ideais para projetos modulares.
Os kits ficam salvos no cadastro e podem ser inseridos a qualquer momento, otimizando tempo e evitando erros. Além de facilitar o processo, eles garantem consistência e precisão nos projetos e na execução da obra. Qualquer elemento de projeto pode virar um kit!

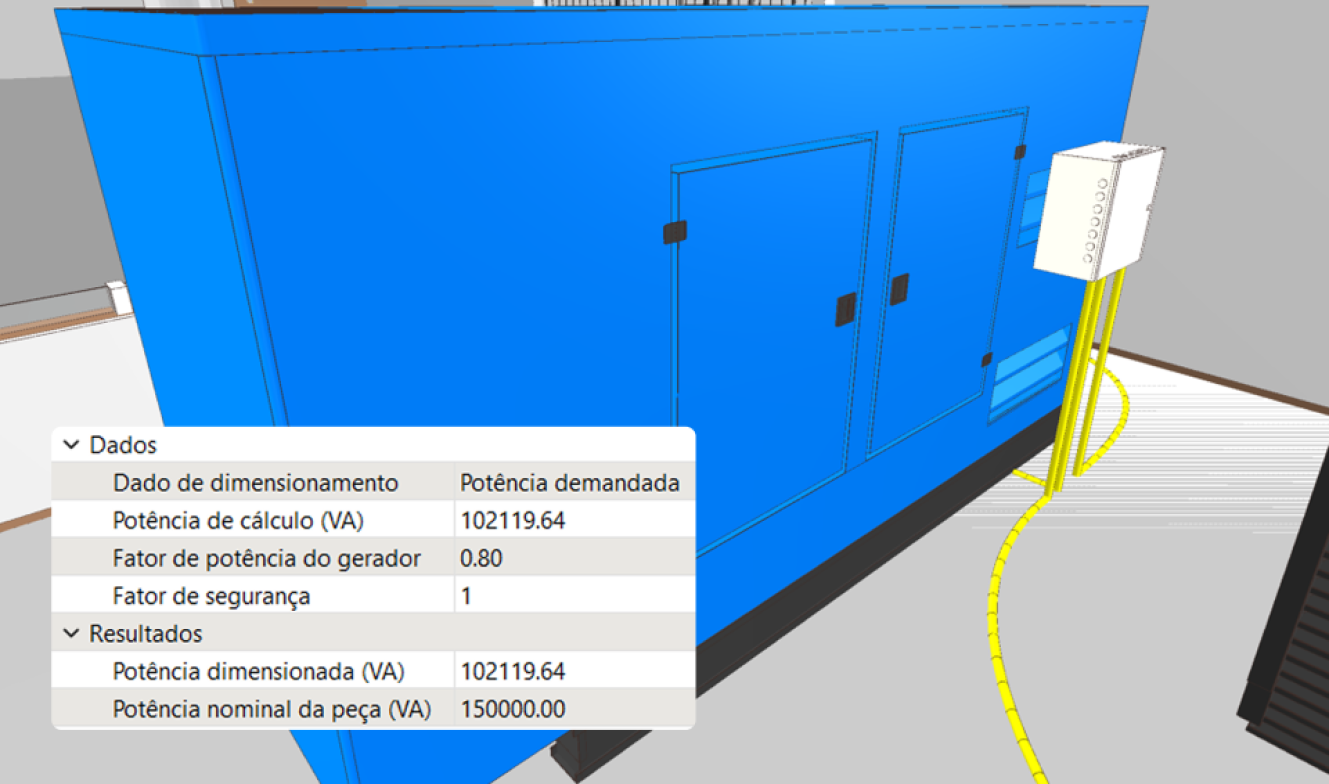

Agora é possível modelar e dimensionar geradores de energia e quadros de transferência diretamente no Builder!
O recurso permite que você integre totalmente esses elementos ao seu projeto elétrico, desde o dimensionamento até a geração das pranchas técnicas. Ideal para grandes obras e residências de alto padrão, o novo recurso centraliza tudo no mesmo ambiente de projeto.

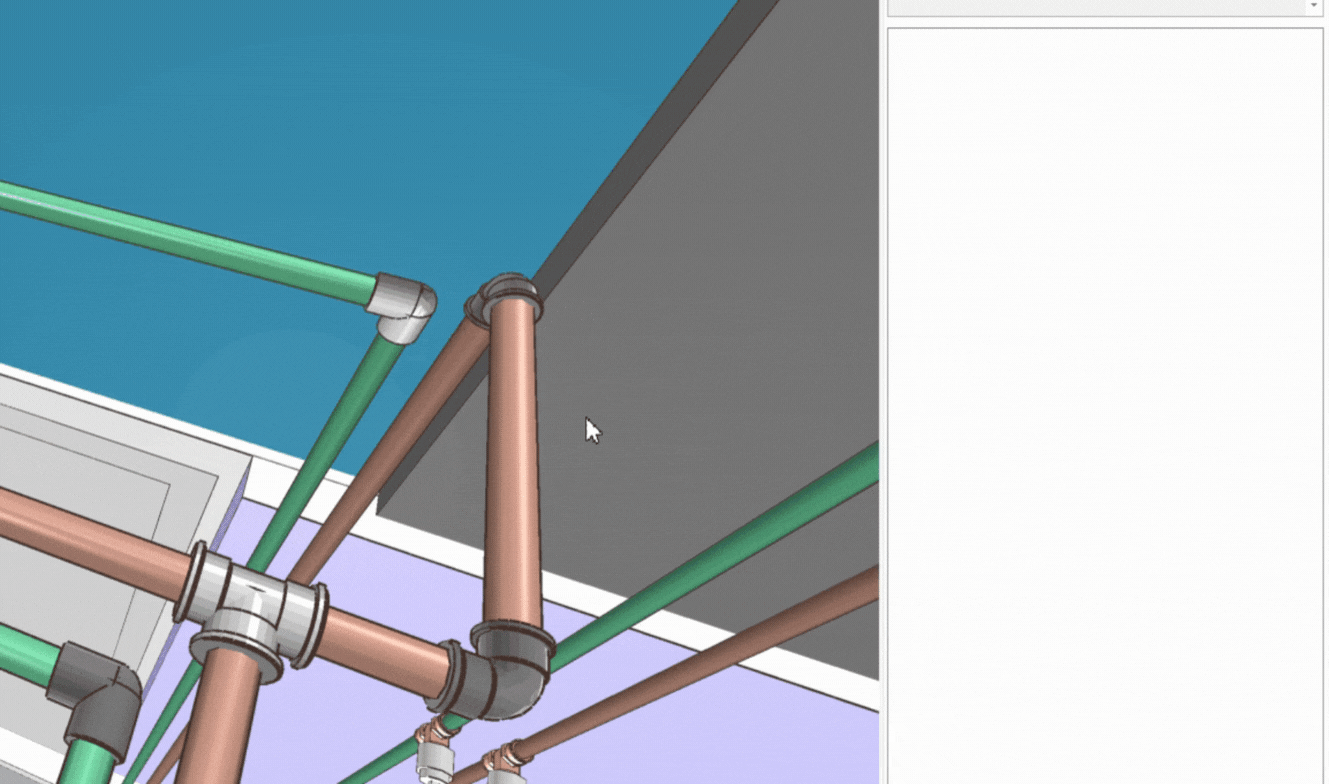

Com os novos comandos de Desfazer e Refazer no 3D, você ganha mais liberdade durante a modelagem.
Agora é possível voltar ou repetir ações como lançamentos, edições de propriedades e definição de peças diretamente no ambiente tridimensional. Isso traz mais segurança e agilidade para testar soluções sem medo de errar.

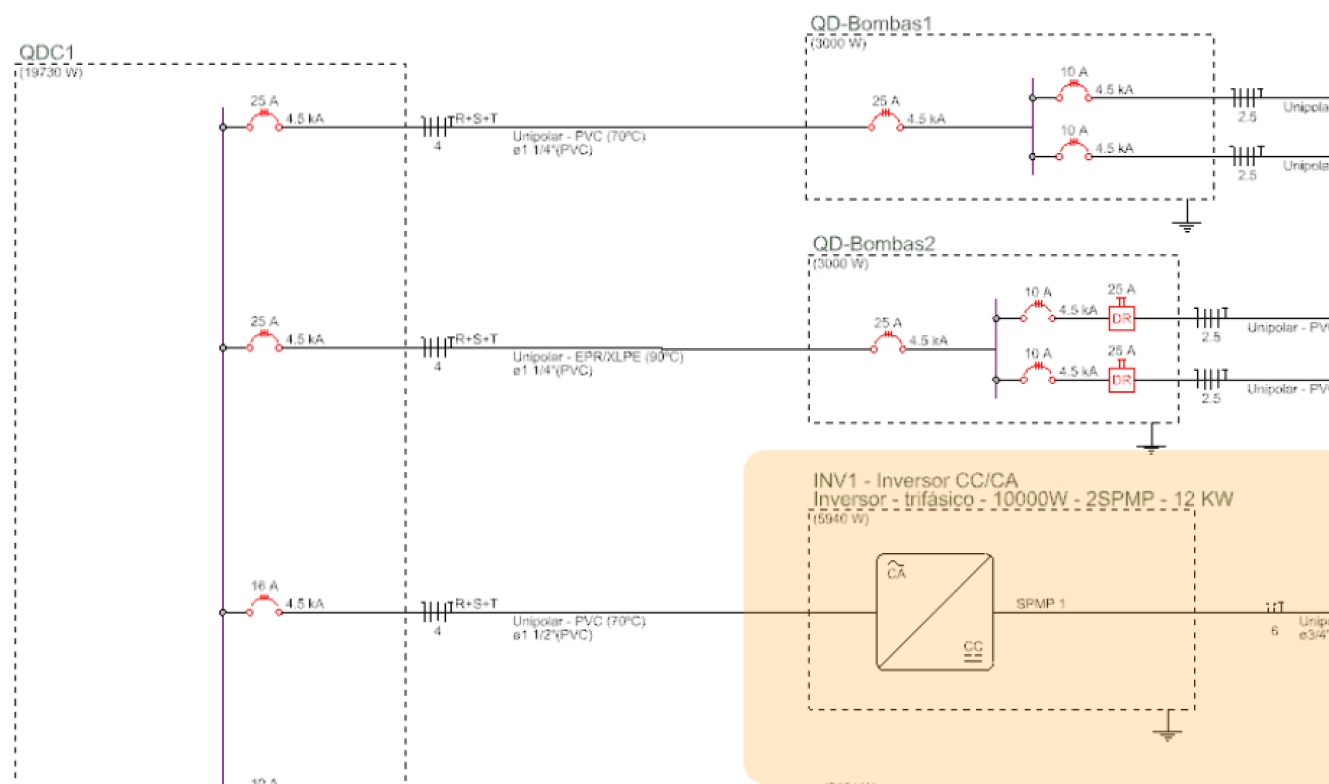

O diagrama unifilar do Builder agora permite incluir e editar elementos fotovoltaicos. Com isso, você representa o sistema de geração solar no mesmo ambiente do diagrama, de forma personalizada e integrada.
Essa melhoria complementa o ciclo iniciado na versão anterior, que trouxe a edição direta de elementos elétricos no diagrama.

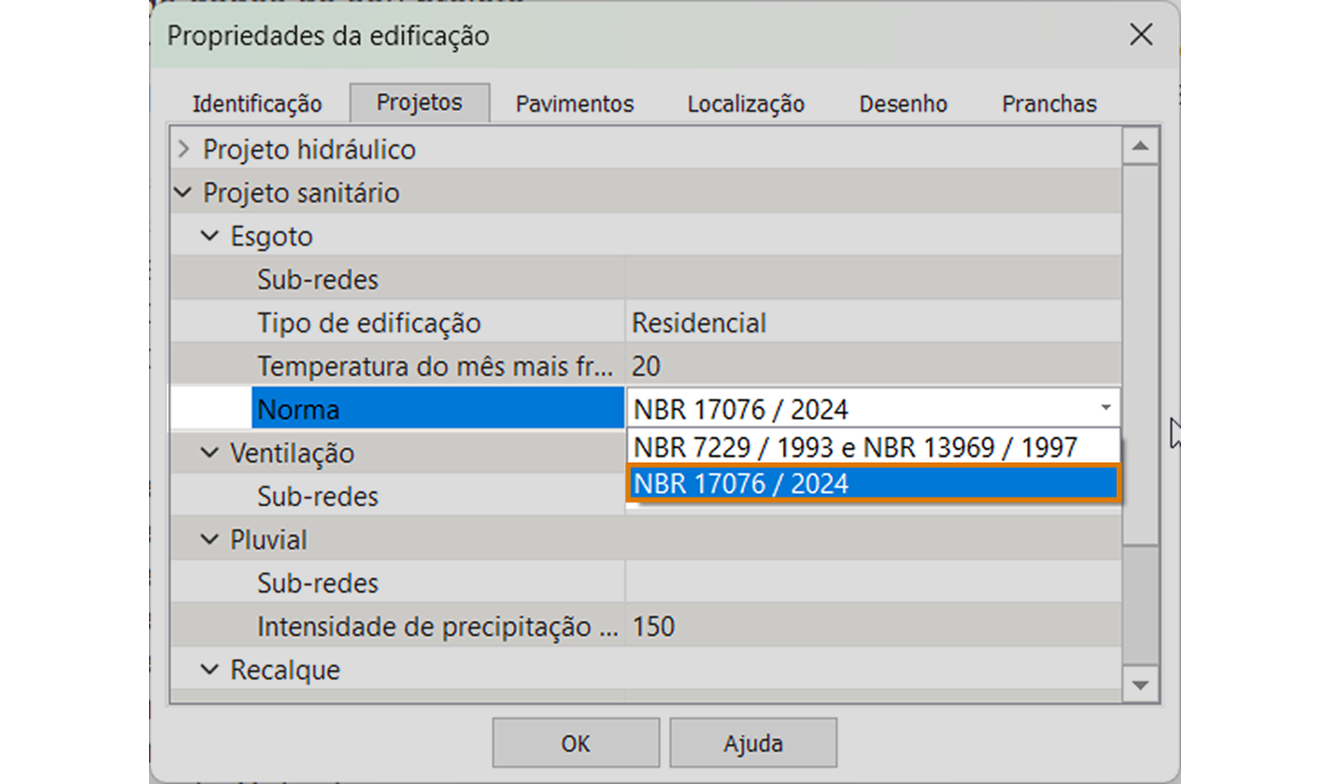

O Builder está atualizado com a nova norma de 2024 (NBR 17076) para projetos de esgoto sanitário.
A norma pode ser selecionada nas propriedades da edificação, e o programa ajusta automaticamente os cálculos e as unidades de tratamento conforme a regulamentação. Uma atualização essencial para manter seu projeto em conformidade.

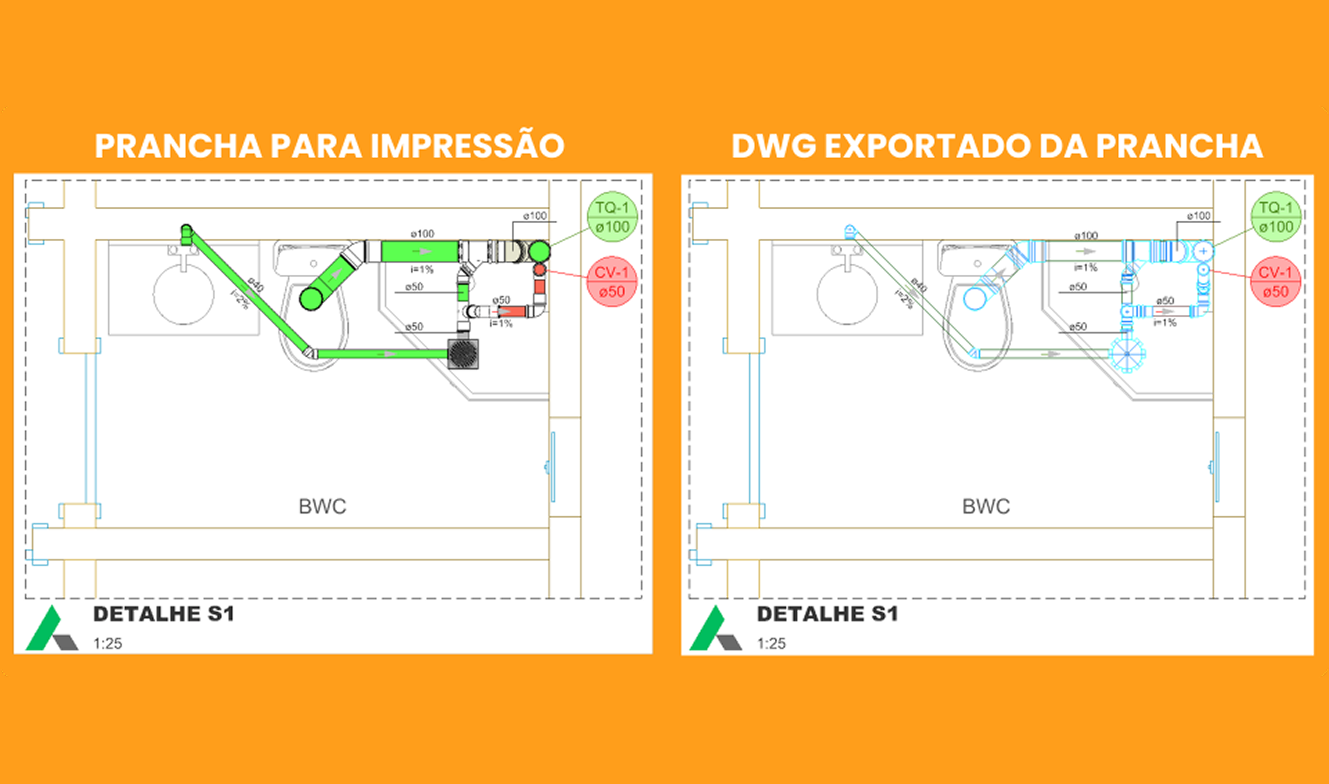

Agora você pode escolher como cada detalhamento será exportado em DWG! Monte sua prancha com vistas 3D para apresentação e, ao exportar, converta automaticamente para o formato unifilar, mais adequado para a obra.
Essa flexibilidade melhora a comunicação entre projeto, cliente e execução.

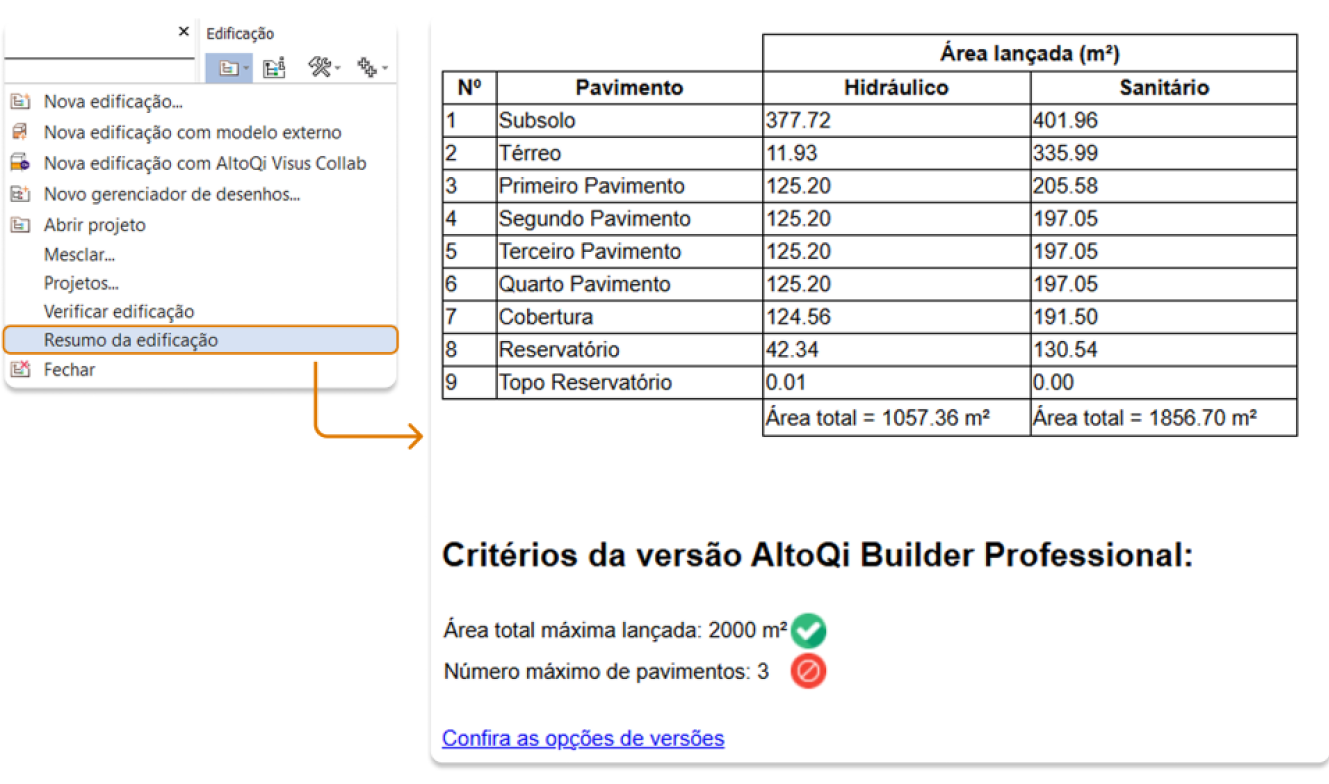

Com o novo comando de resumo da edificação, você visualiza informações essenciais como áreas e número de pavimentos com facilidade.
O recurso também permite verificar se seu projeto está dentro dos limites da versão do Builder contratada. Mais agilidade para revisar e validar seus projetos!

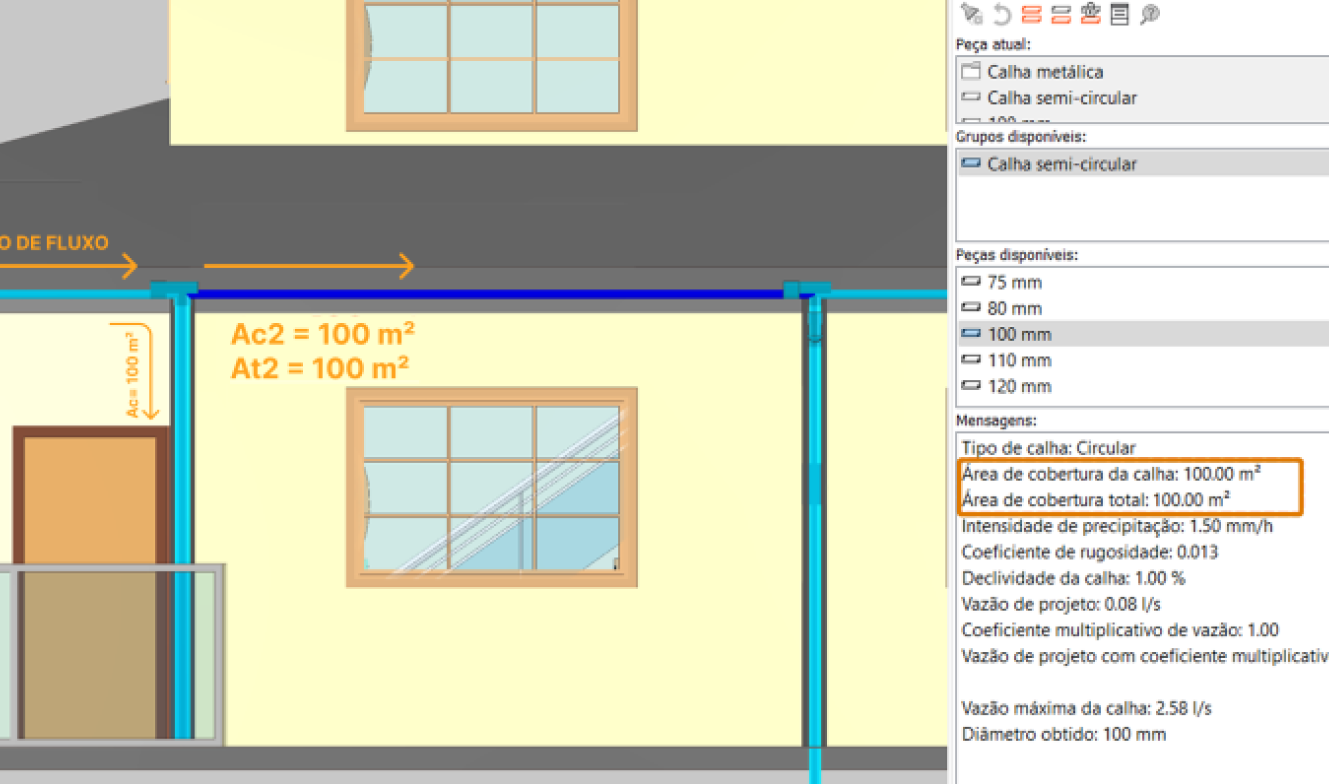

O cálculo de vazão das calhas pluviais foi aprimorado. Agora o Builder considera corretamente condutos de saída e colunas intermediárias entre as calhas.
O acúmulo de vazão só acontece quando necessário, tornando a simulação do sistema mais realista e fiel à execução.
-0000.jpg)

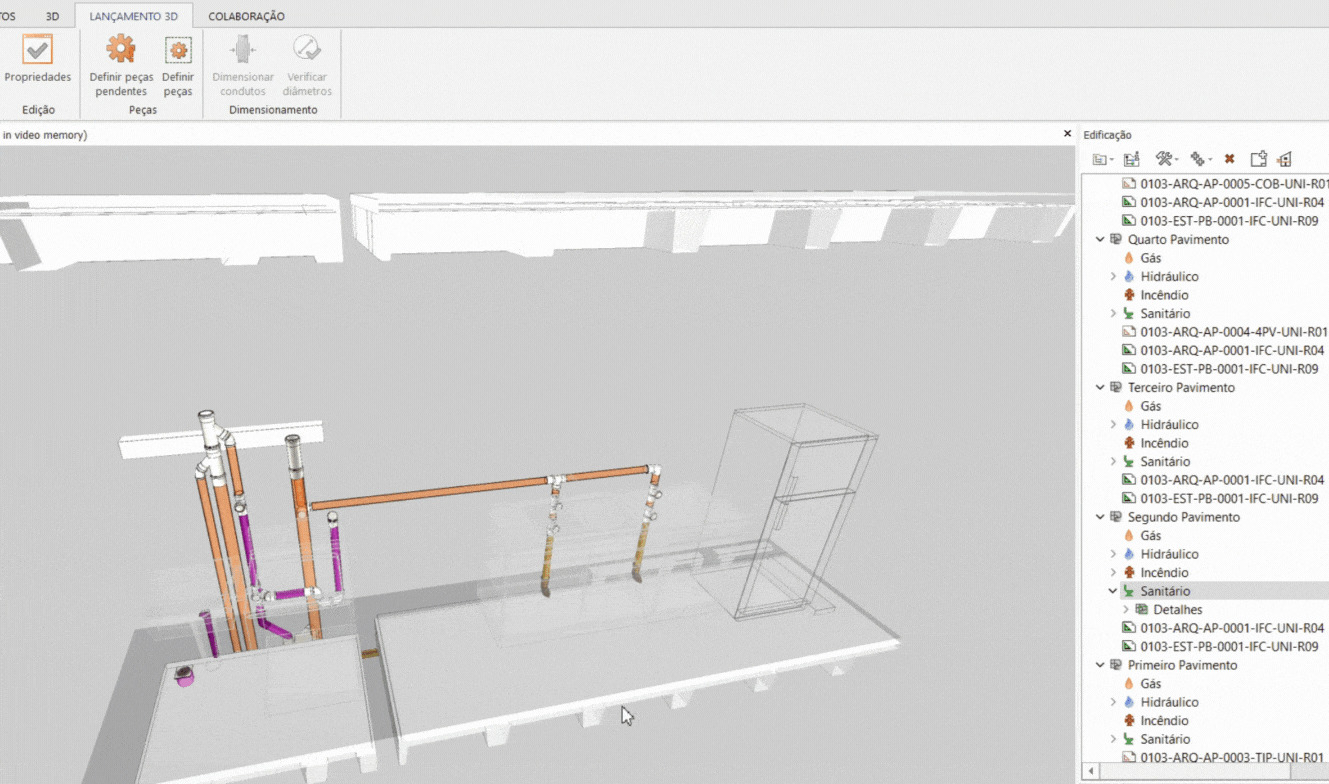

Agora você pode utilizar as janelas de Propriedades e Peças diretamente na vista 3D, facilitando a edição em detalhes e croquis.
Essa melhoria aumenta a praticidade, principalmente em projetos extensos que demandam ajustes pontuais em áreas específicas do modelo tridimensional.

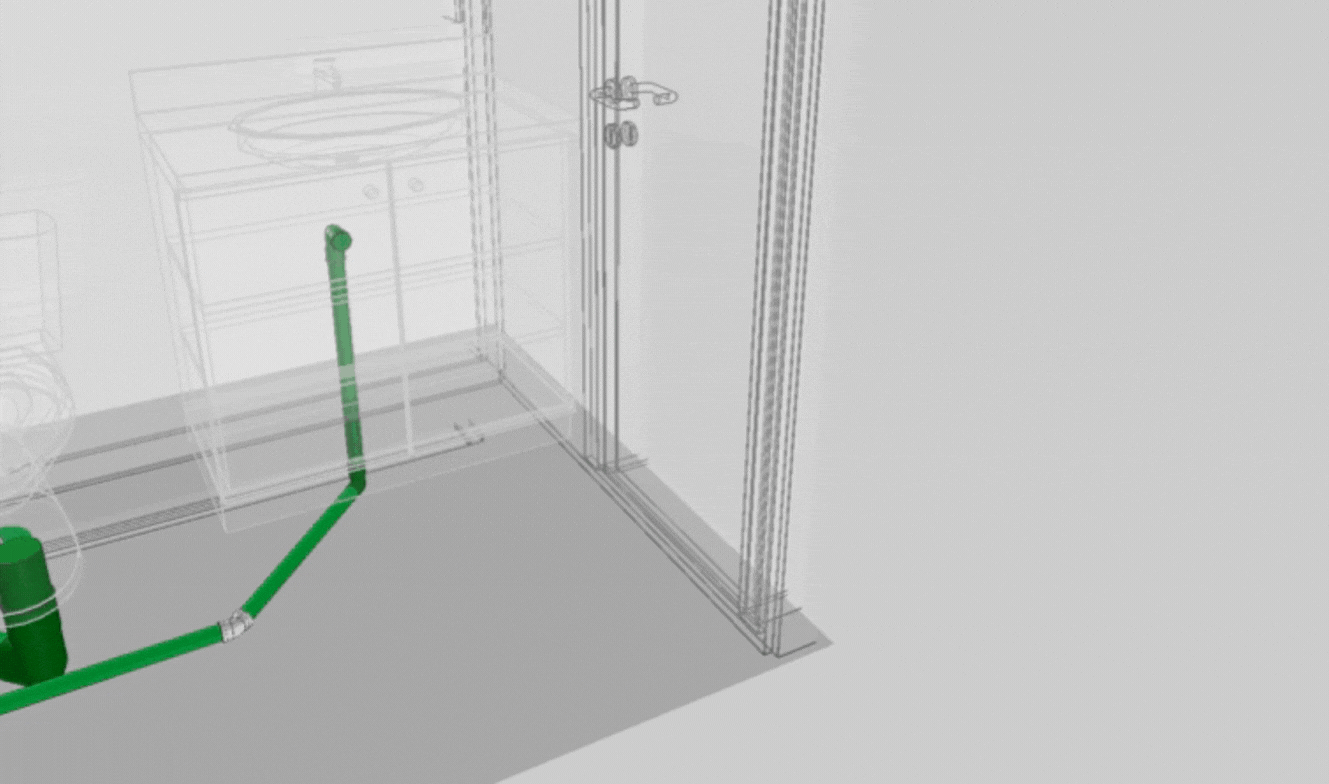

O Builder recebeu melhorias como: melhor resolução em detalhes com vista 3D, avisos para lançamentos fora da área visível, uso do diâmetro nominal dos condutos, edição de níveis sem exigir salvamento, correções na simbologia realista, e aprimoramento no posicionamento de conexões 3D.

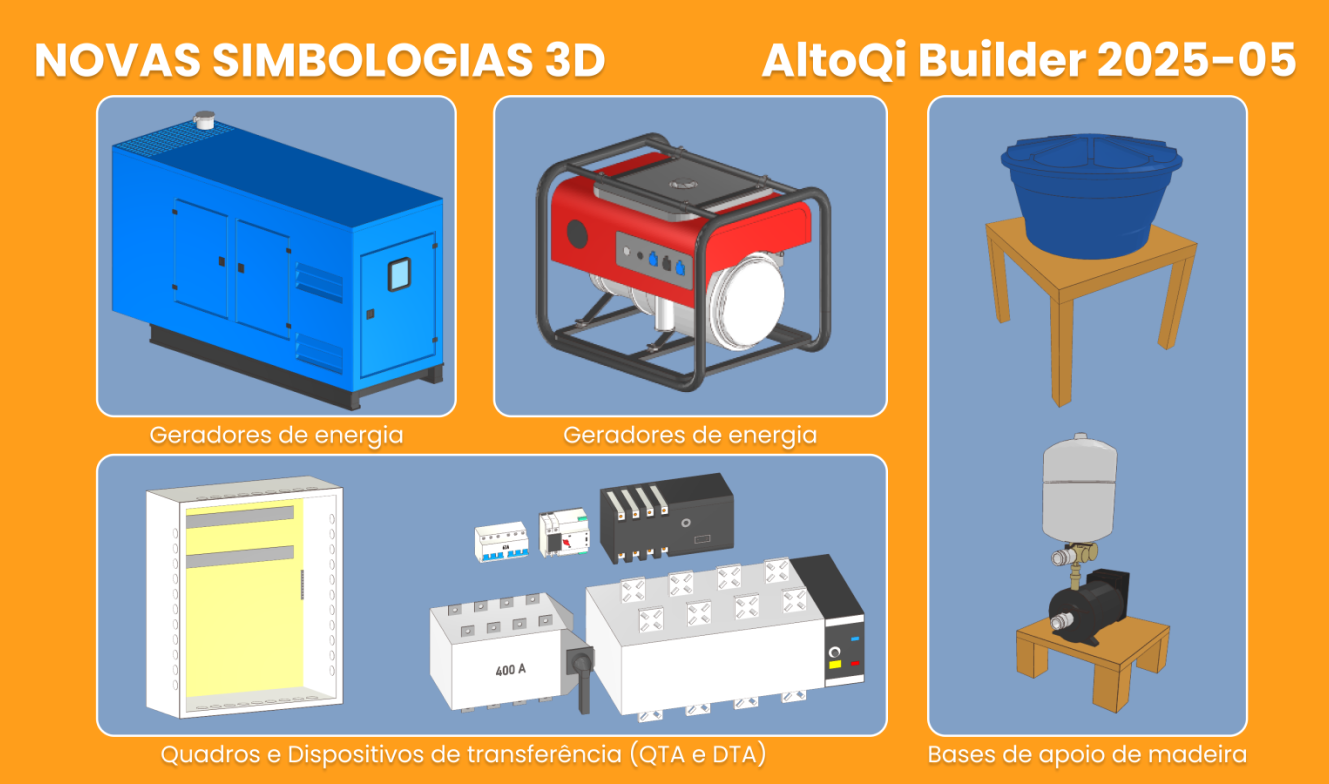

Incluímos kits de instalação para sistemas hidráulicos, sanitários e elétricos, peças de geradores a diesel e gasolina, quadros de transferência, novas simbologias 3D para registros com CPVC, grupos de purificadores de água e bases de madeira para apoio de equipamentos.
Mais variedade e praticidade para seus projetos.

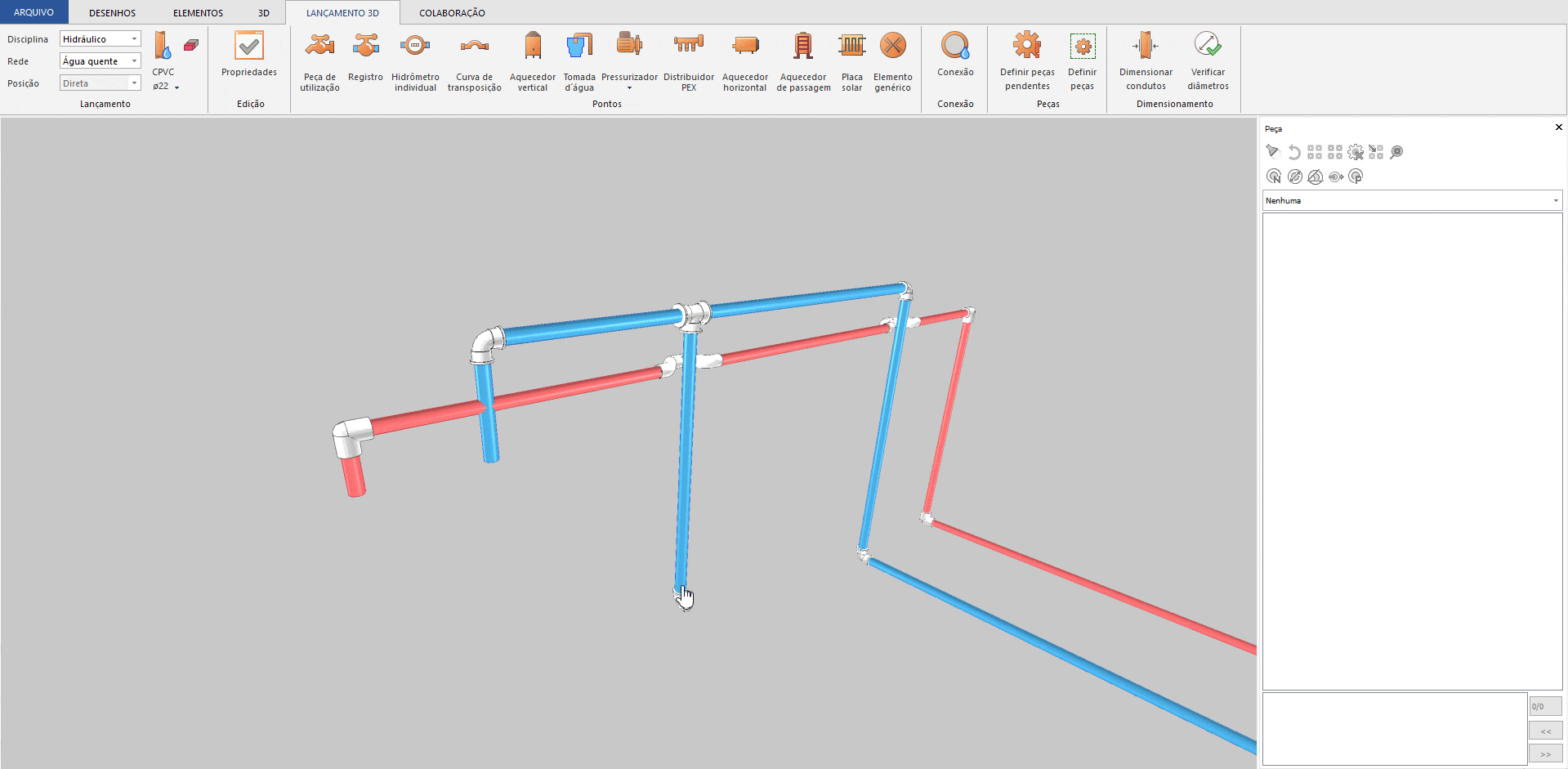

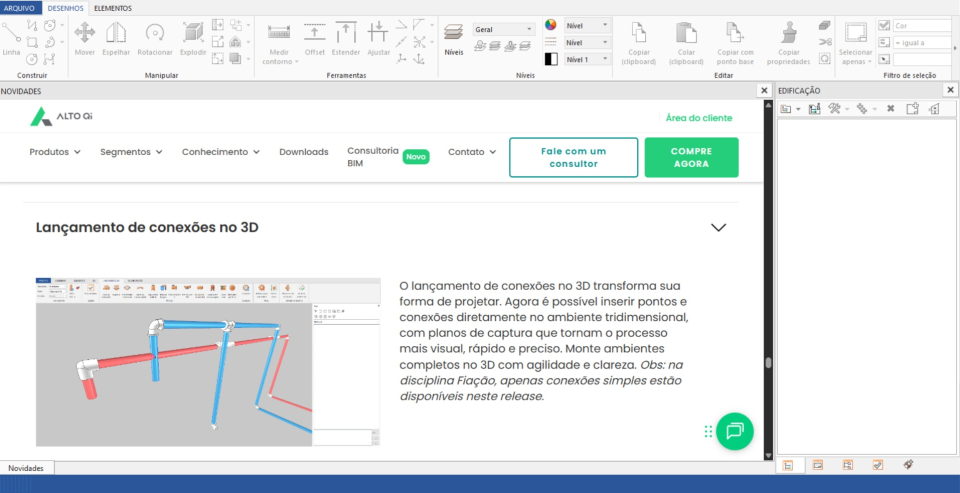

O lançamento de conexões no 3D transforma sua forma de projetar. Agora é possível inserir pontos e conexões diretamente no ambiente tridimensional, com planos de captura que tornam o processo mais visual, rápido e preciso. Monte ambientes completos no 3D com agilidade e clareza. Obs: na disciplina Fiação, apenas conexões simples estão disponíveis neste release.
Com o novo Diagrama Unifilar do Quadro de Transferência, ficou mais fácil organizar sistemas de geração de energia. Todos os dispositivos e ligações aparecem de forma clara em um só diagrama, que pode ser editado e personalizado. Isso garante entregas mais dinâmicas e adaptadas ao seu padrão de projeto.
Agora, os componentes adicionados ao quadro são exibidos automaticamente no Diagrama Unifilar. É possível personalizar simbologias para cada tipo de ponto, usando a biblioteca já disponível ou criando novos símbolos. O resultado: projetos mais claros, organizados e profissionais, de acordo com o padrão do seu escritório.

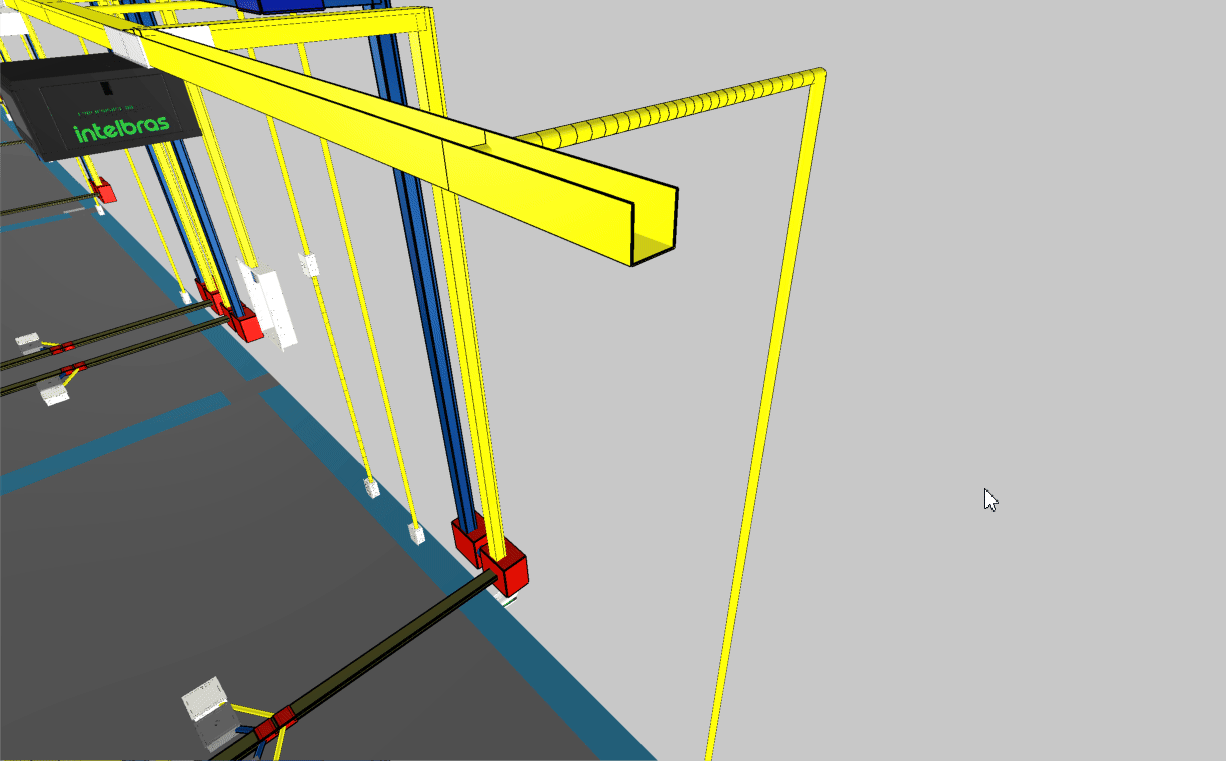

Os condutos retangulares ficaram mais fáceis de lançar no 3D. Com o atalho (F12), você define a rotação desejada e visualiza o resultado antes de concluir. Isso evita ajustes manuais, garante precisão e acelera o trabalho. Ideal para calhas, eletrocalhas e similares, otimizando tempo e reduzindo erros no projeto.

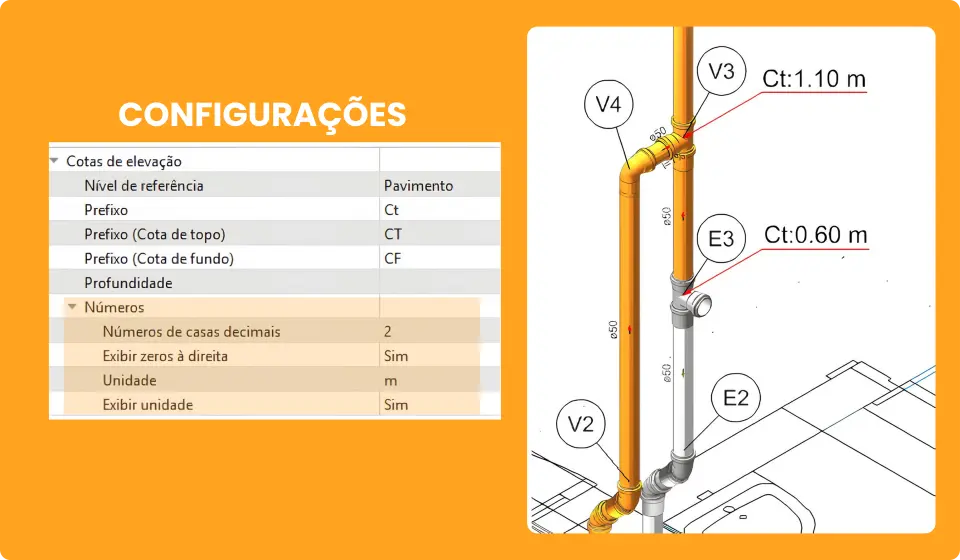

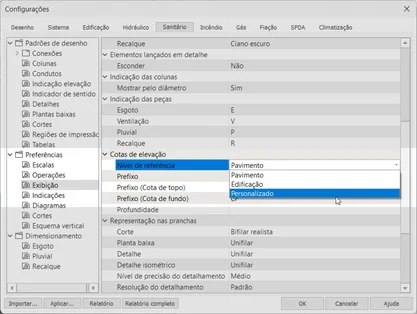

Agora você pode configurar cotas de elevação de forma personalizada. Defina se quer a altura em relação ao pavimento, à edificação ou a um nível de referência, como mar ou terreno. Essa flexibilidade facilita a interpretação do projeto e melhora a comunicação com todos os envolvidos na obra.

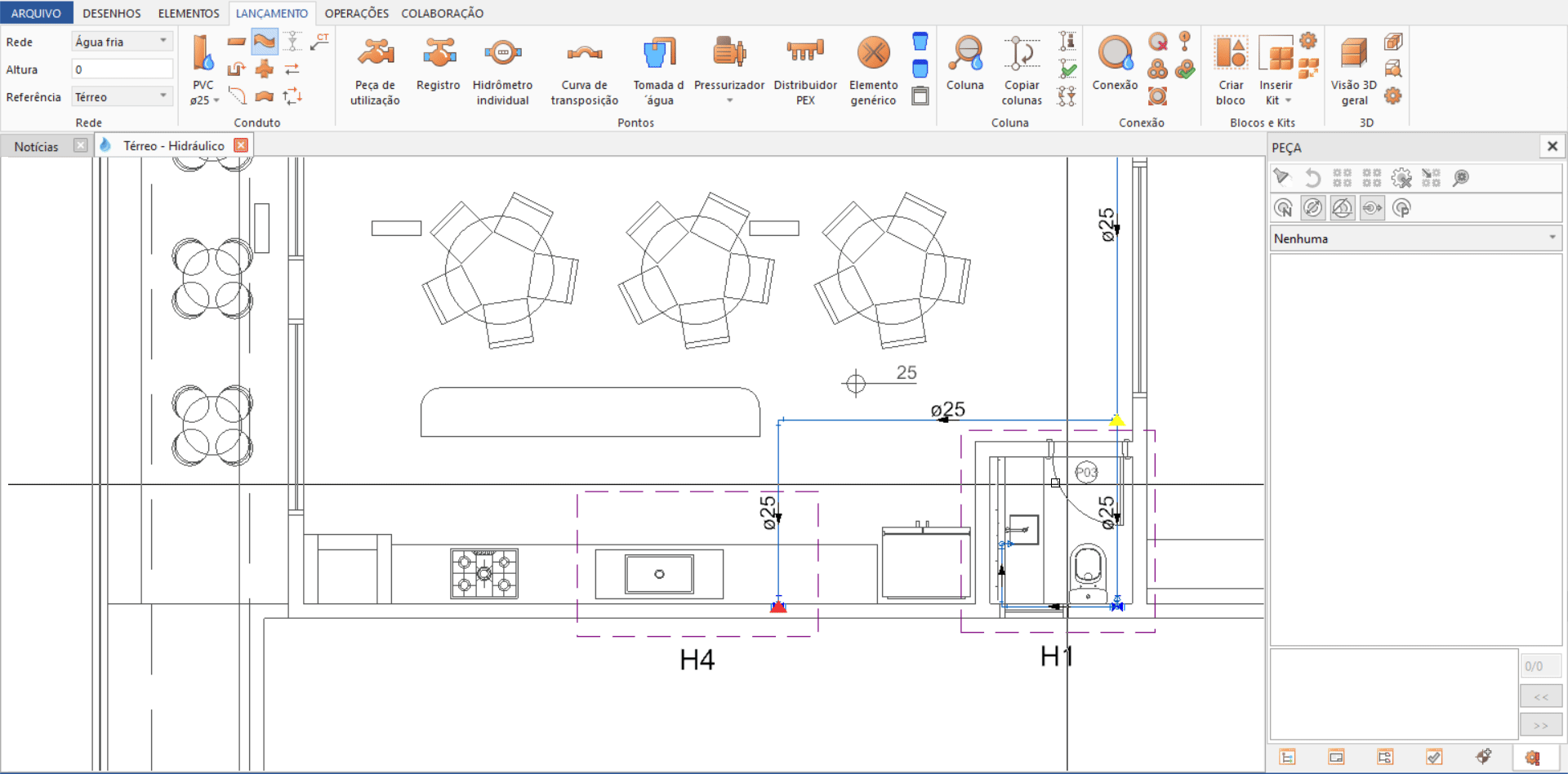

O Builder verifica o alinhamento das colunas entre pavimentos, garantindo que todas mantenham o mesmo número em diferentes andares. Isso elimina inconsistências, melhora a organização e facilita a revisão dos projetos. Um recurso que traz mais clareza e eficiência para a documentação do seu escritório.

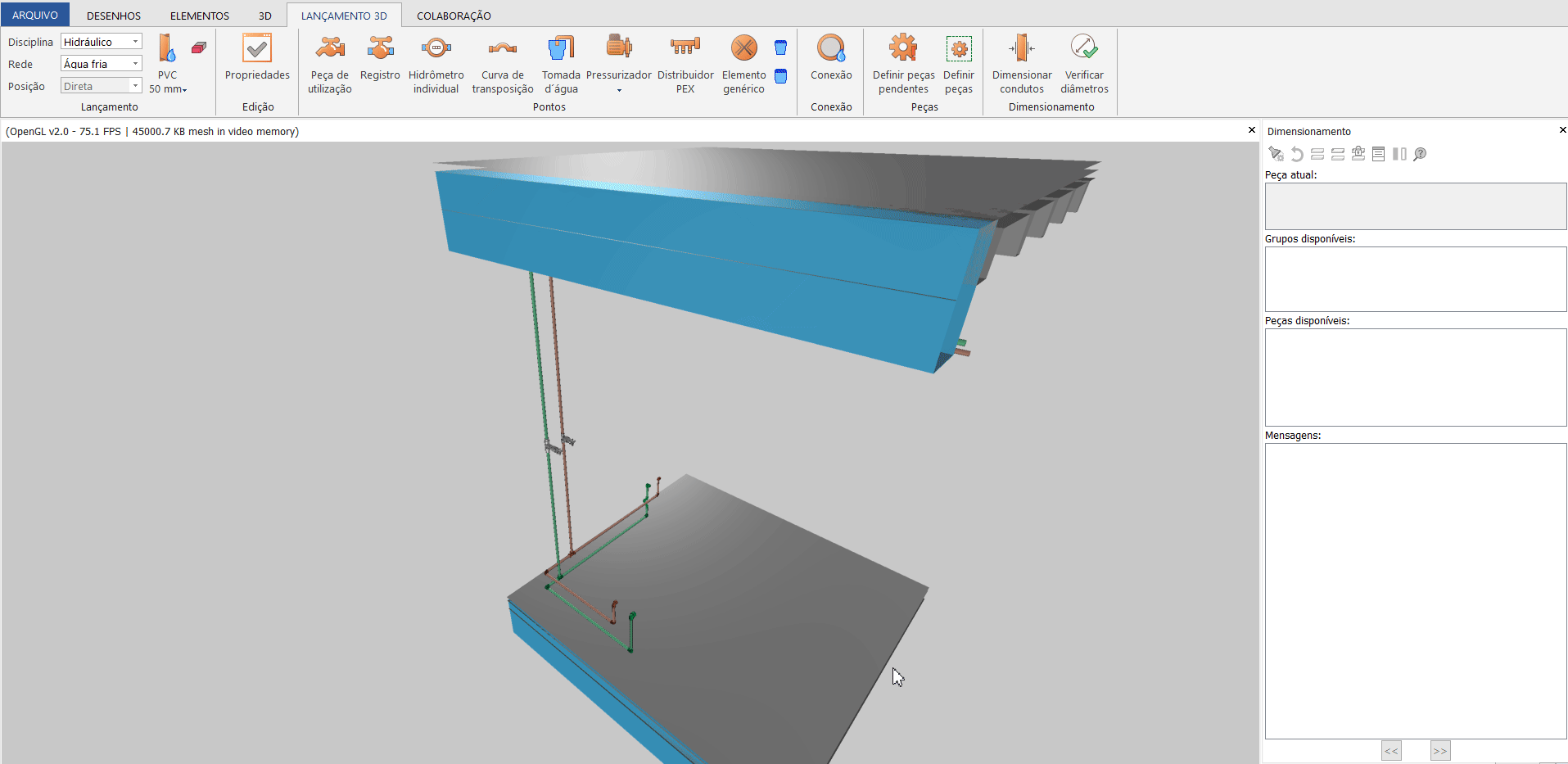

Agora é possível usar os comandos “Dimensionar condutos” e “Verificar diâmetros” direto na vista 3D. Essa melhoria traz mais praticidade na edição e ajustes de áreas específicas em modelos grandes. Além de agilizar o fluxo, aumenta a confiabilidade dos projetos com checagens rápidas no próprio ambiente tridimensional.
Agora, todos os condutos possuem a indicação de comprimento configurável conforme necessário. A configuração pode ser aplicada para todo o projeto ou individualmente por conduto, somando as outras indicações já ali presentes.
Com isso você economiza tempo, padroniza seu projeto e atende às normas que demandam esse tipo de informação!

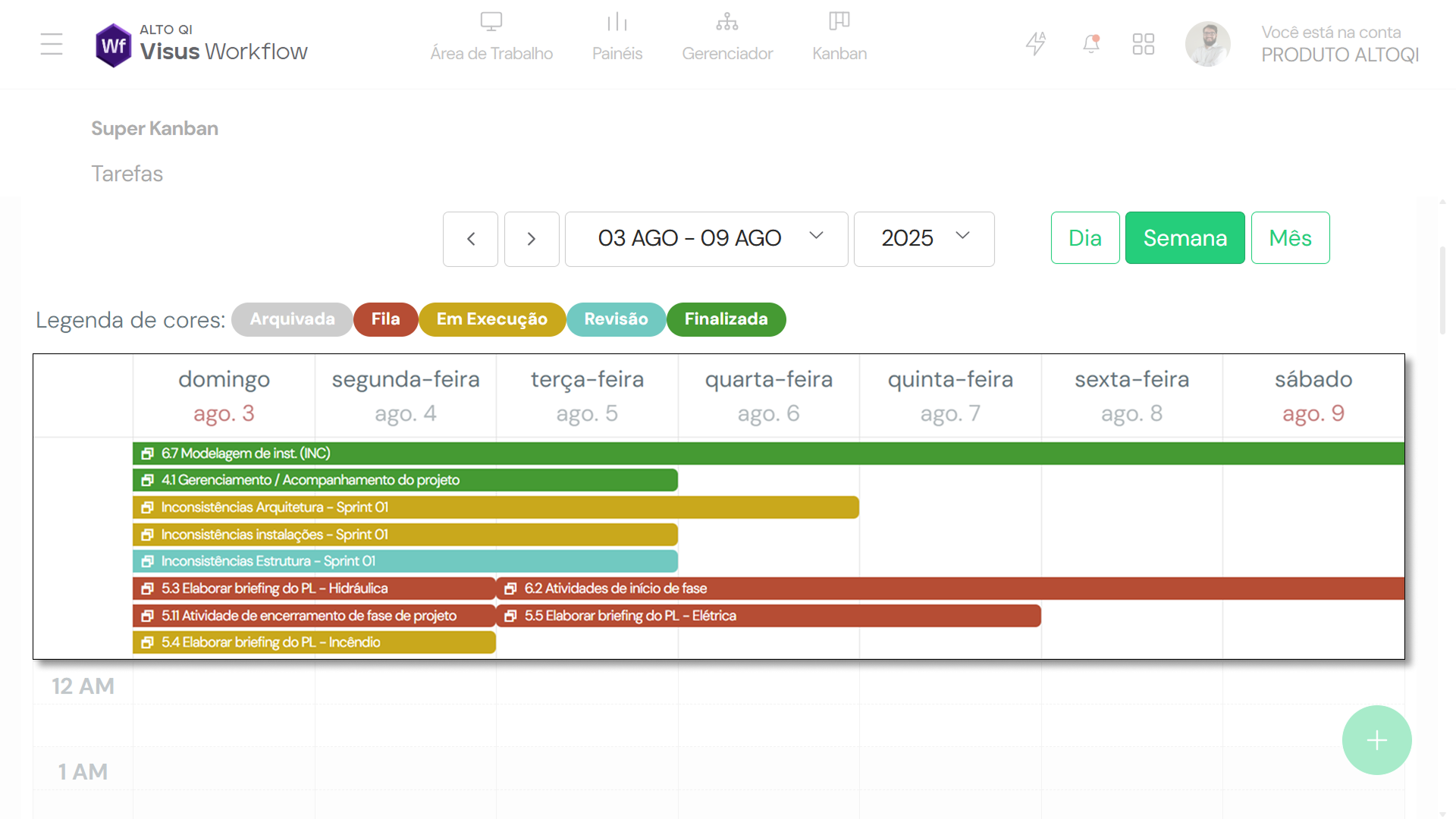

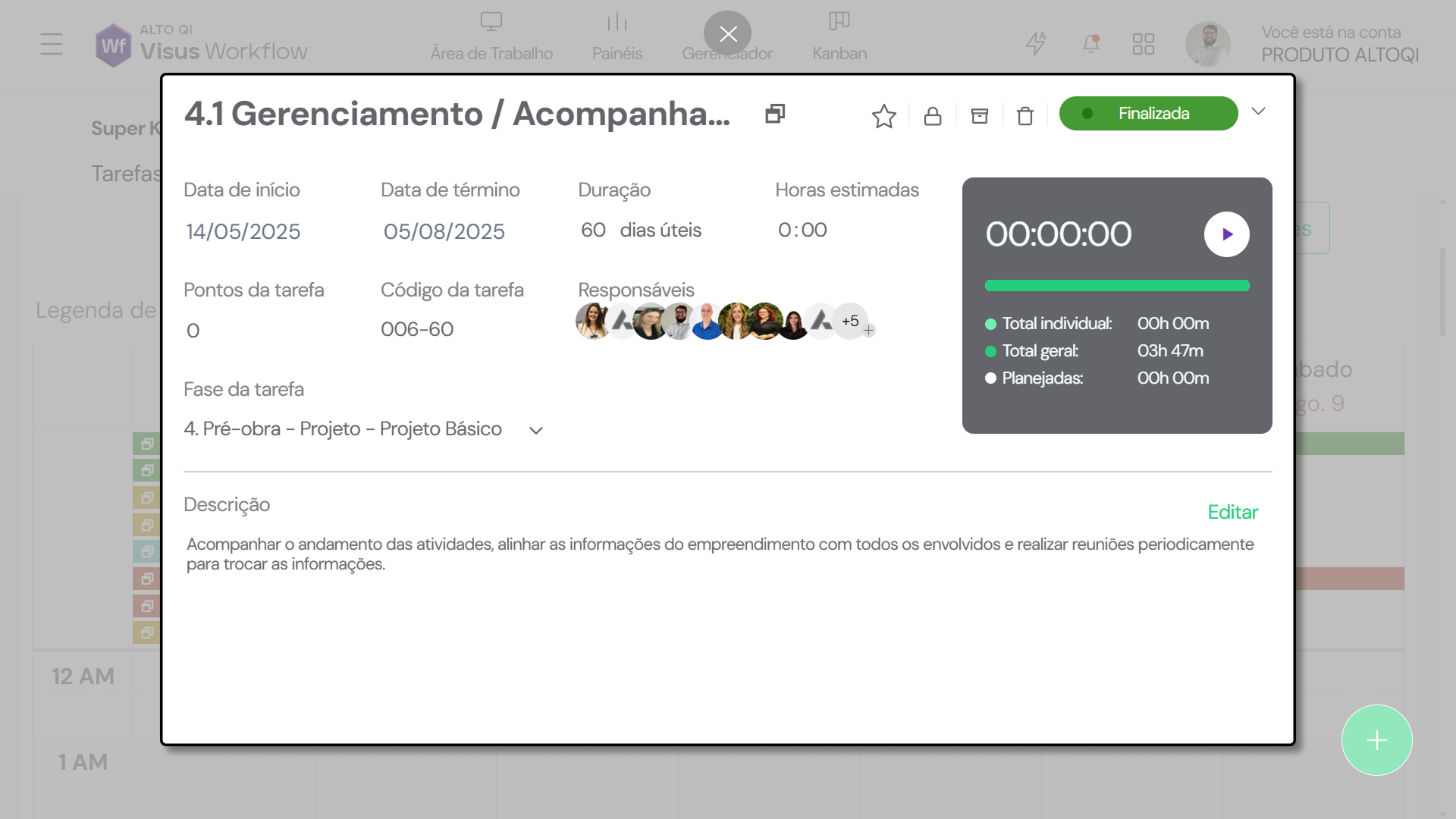

O calendário exibe uma barra colorida com o período de execução das tarefas, que facilita a visualização de datas, sobreposições e possíveis gargalos.
Ao clicar em uma tarefa no calendário, é possível visualizar as informações dessa tarefa. Ainda, o modo tela cheia foi redesenhado, com mais espaço e layout mais limpo.

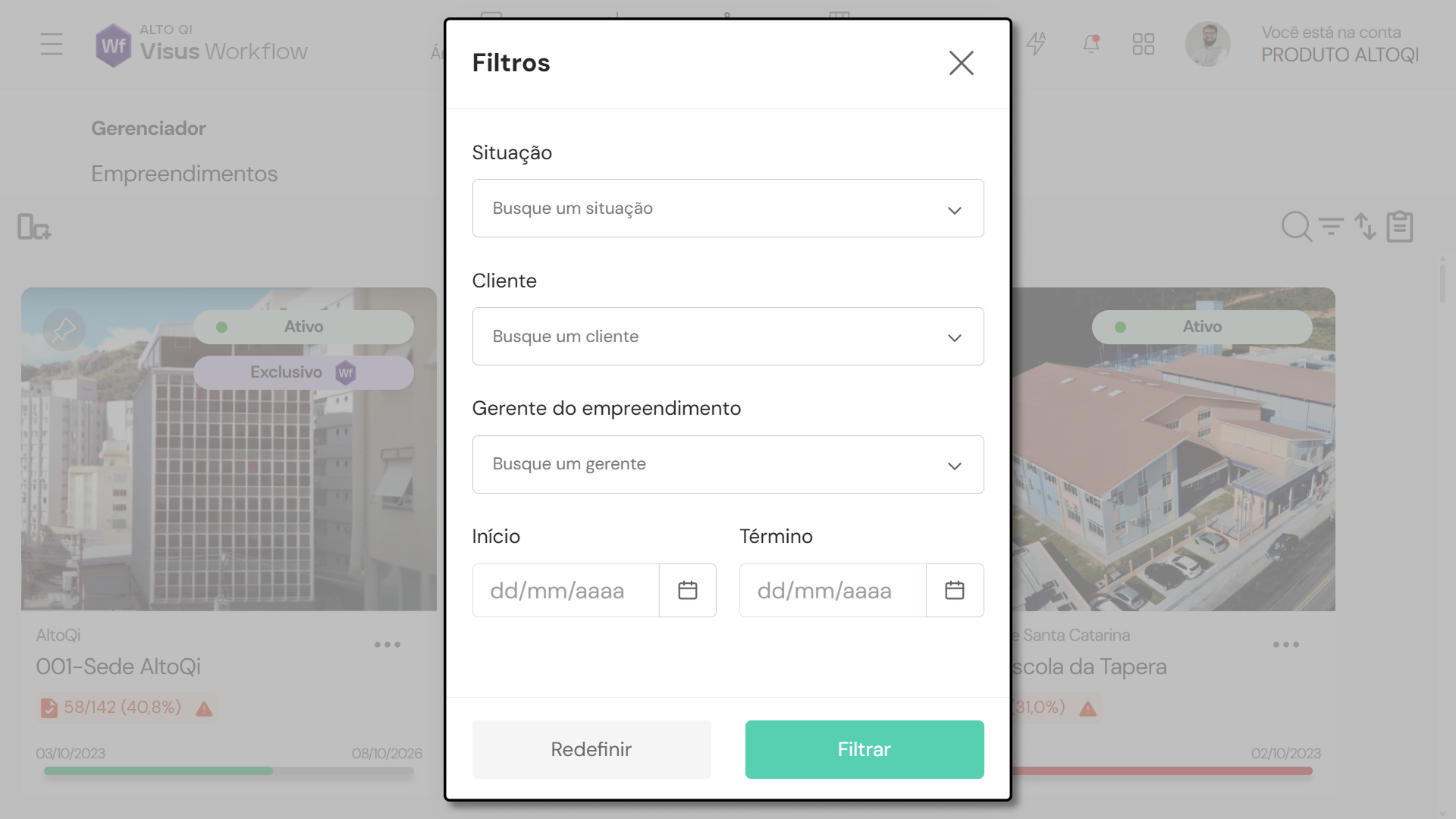

A nova barra de navegação com filtros por tipo facilita a localização de planejadores, processos e centrais em projetos com múltiplos empreendimentos.

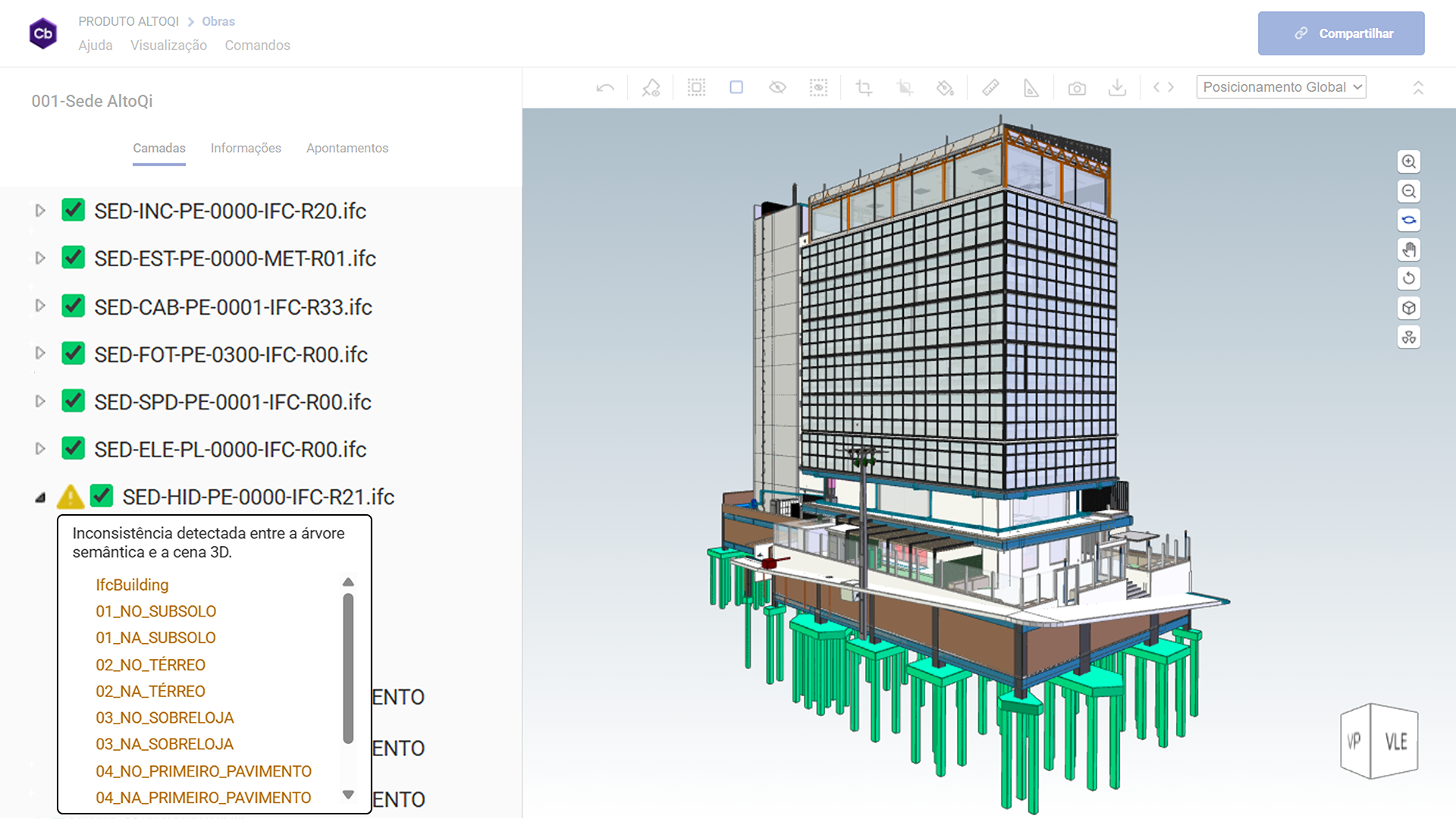

O carregamento do modelo passou a ser progressivo. As informações são exibidas gradualmente e a árvore de navegação mostra o status de cada item durante o processo.
O novo status permite exibir apenas os arquivos autorizados para a equipe de campo, que possibilita maior controle sobre a entrega e reduz erros na execução.

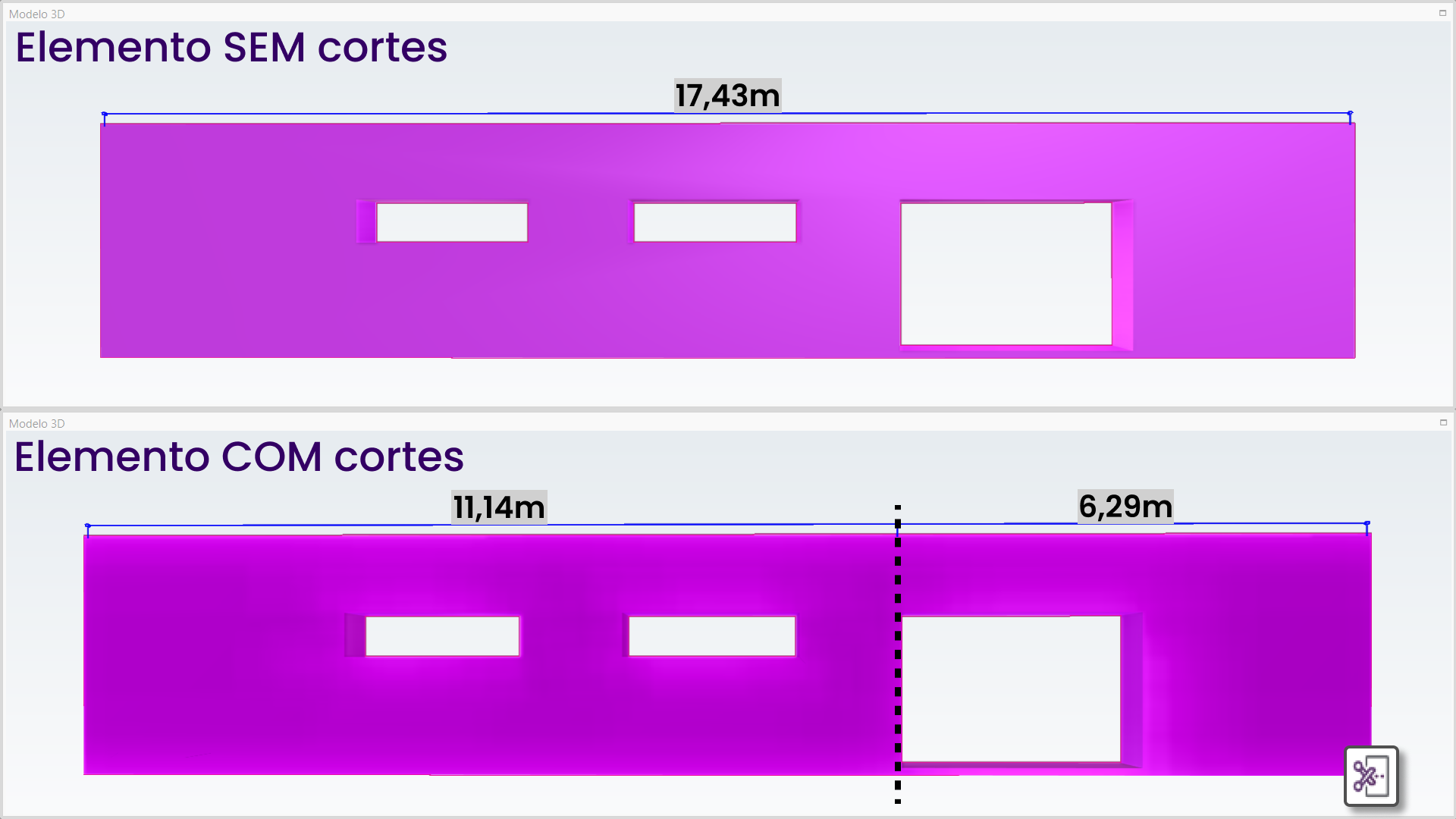

Agora é possível cortar elementos diretamente no modelo 3D. Além disso, a solução recalcula as geometrias 3D dos elementos cortados no grupo de propriedade “Geometria (Calculado pelo Visus)”.

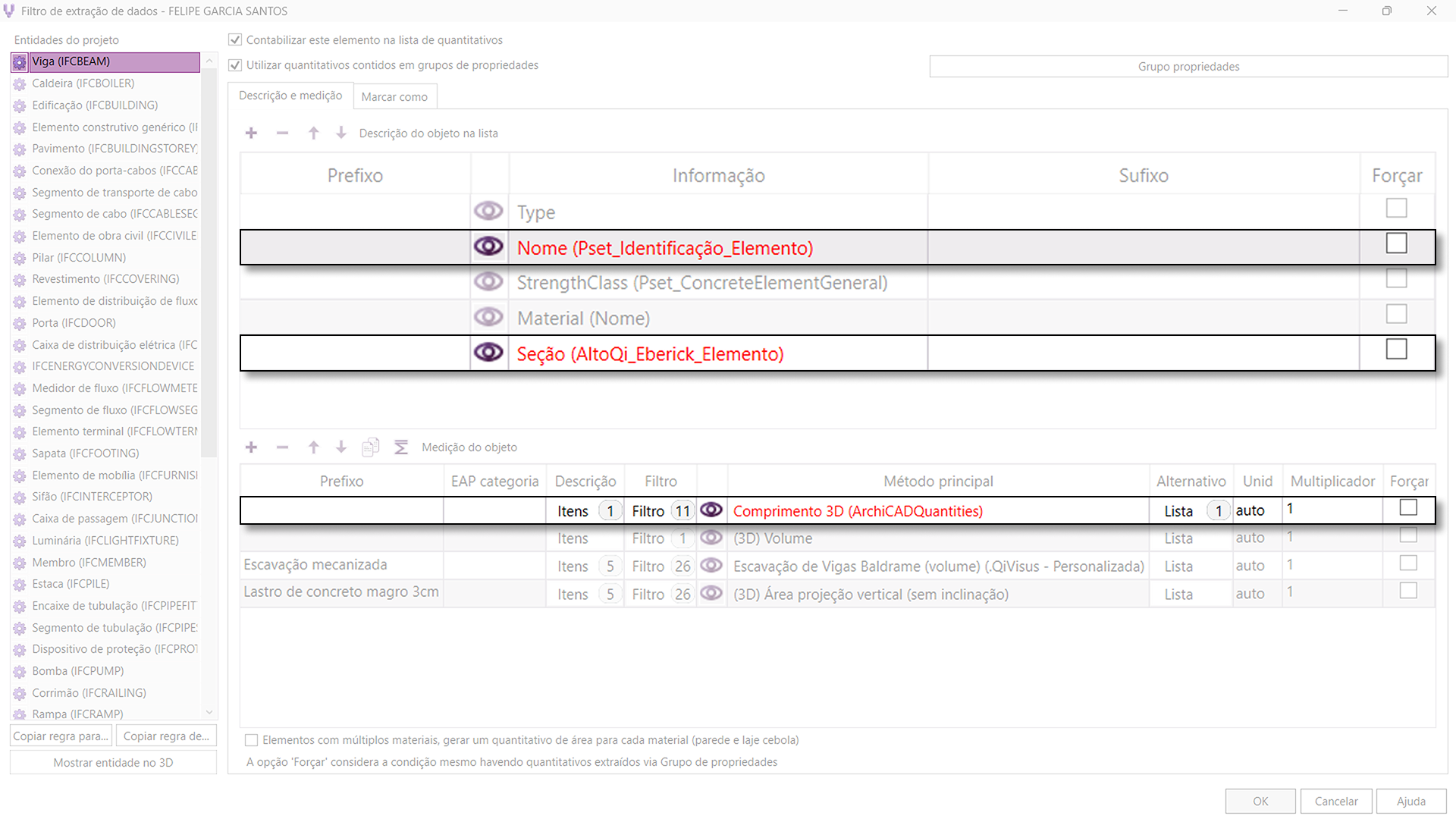

Agora, a solução destaca em vermelho as propriedades IFC ausentes nas janelas de trabalhabilidade com as informações dos elementos. Assim, facilita a visualização de diferenças de propriedades entre versões de projeto.

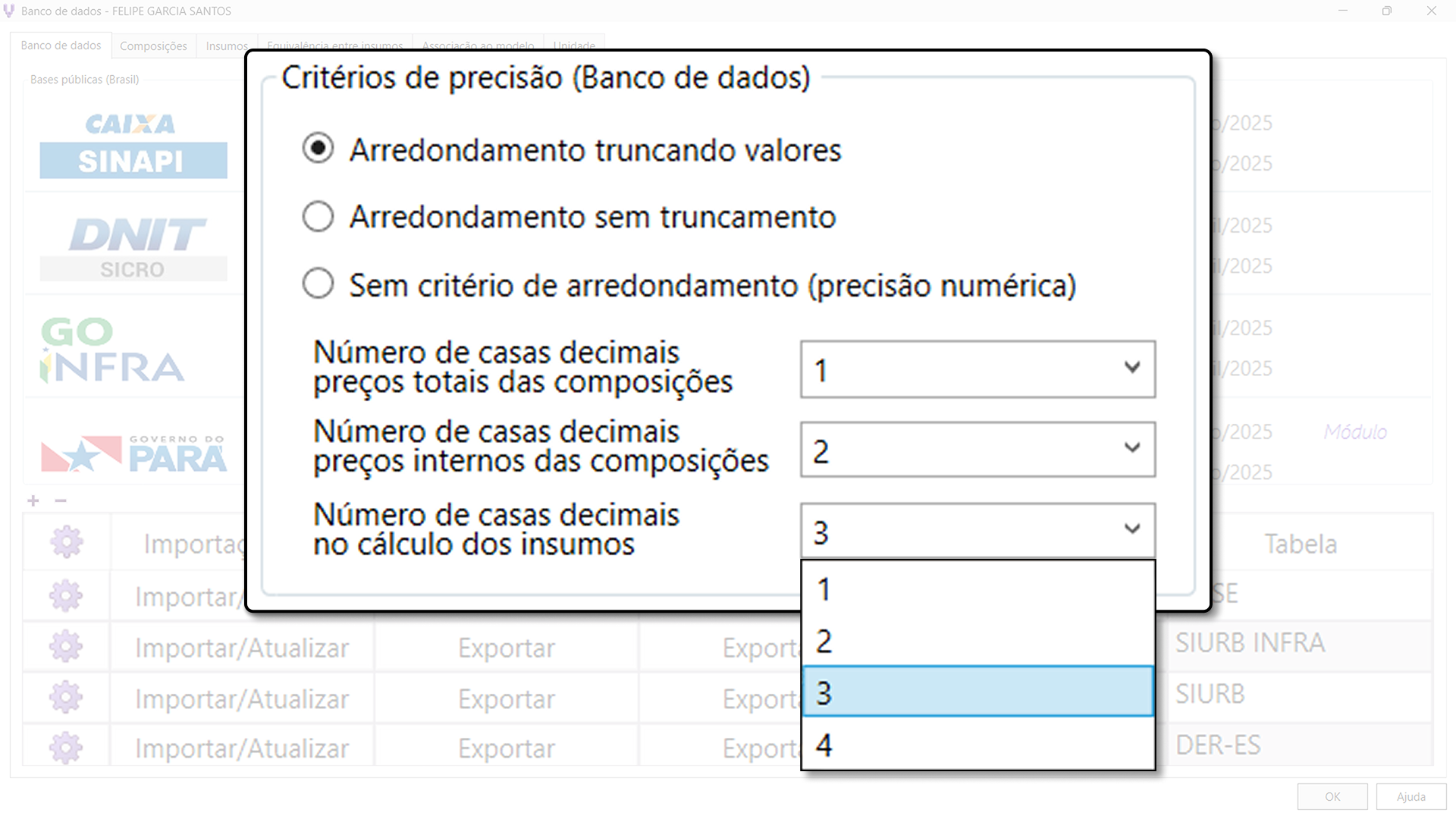

Agora é possível definir de 1 a 4 casas decimais no cálculo dos preços totais e internos das composições e cálculo dos insumos. Além disso, as configurações podem ser específicas para cada base.
E para somar ao ORSE, o módulo bases de orçamento recebeu 5 novas bases: DER-PR, DER-MG, GOINFRA RODOVIAS, COMPESA e SEOP.
Defina vários responsáveis para as tarefas no Visus Workflow. Mais agilidade e eficiência no fluxo de trabalho.
Configure feriados no Visus Workflow. O planejamento das atividades se adequará às datas configuradas.
Agora, o planejador conta com uma coluna de status colorido para facilitar o acompanhamento das atividades.
Redimensione a largura das colunas no planejador do Visus Workflow e nas pastas dos arquivos no Visus Collab. É só clicar e arrastar.
Visualização ampliada e barra de ferramentas otimizada deixam a navegação mais intuitiva para criar marcadores 2D no Visus Collab.
Edite diversas pastas e documentos ao mesmo tempo. Mais agilidade na classificação, descrição e organização das informações.
Arquivos agora têm destaque conforme a cor do status associado, facilitando a identificação e melhorando a usabilidade no escritório e na obra.
As bases atualizadas informarão os Encargos Sociais de mão de obra (horista e mensalista). É possível editar os Encargos.
Além das cotações a partir do modelo BIM, agora você pode criar contratos dos serviços do modelo. Mais precisão e confiabilidade na informação.
Vincule as medições do modelo BIM aos contratos criados no AltoQi Visus Bid para mais organização e transparência nas medições.
