Software para projetos de cabeamento estruturado em BIM

Modele e dimensione de acordo com as normativas brasileiras, faça o detalhamento, gere quantitativos e relatórios com o nosso software para projetos de cabeamento estruturado. Ganhe produtividade com recursos como lançamento automático da fiação e geração automática do mapa de cabos do projeto e agregue qualidade nas suas entregas.

CONSULTAR VALORES

Como nosso software para projetos de cabeamento estruturado em BIM agrega produtividade:

Automatiza processos manuais

Numeração automática dos pontos, quadros fiação e condutos

O Builder enumera os circuitos no projeto de cabeamento estruturado, como fiação e indicação de pontos, pelos critérios “Equipamento, Percurso e Percurso Invertido", tanto por projeto, quanto por pavimento.

Também é possível realizar a numeração de outros elementos, como quadros e condutos.

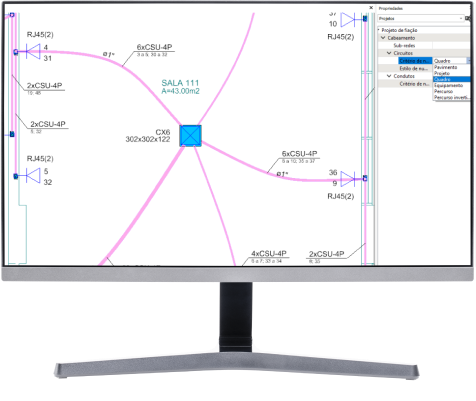

Software para projetos de cabeamento: numeracao automatica dos pontos

Desenhos, detalhes e legendas inteligentes e detalhamento realista

O Builder gera automaticamente os desenhos e detalhes executivos dos equipamentos, diagrama esquemático de racks, esquema lógico dos equipamentos e a prumada de cabeamento, e também atualiza em caso de alteração no projeto.

Também possibilita detalhar em planta e no ambiente 3D, proporcionando uma representação mais realista do projeto.

Software para projetos de cabeamento: desenhos legendas detalhes inteligentes

Lançamento automático da fiação

O Builder, software para projetos de cabeamento estruturado, insere automaticamente a fiação em todos os trechos da tubulação, a partir do lançamento dos pontos, eletrodutos, equipamentos e Racks, tomando como base um cadastro com esquemas de cabeamento.

Software para projetos de cabeamento: lançamento automatico fiacao

Dimensiona de acordo com as normas

Dimensionamento segundo os parâmetros normativos

O dimensionamento do projeto de cabeamento estruturado no Builder segue os critérios preconizados pela NBR 14565 e internacional TIA/EIA 568 - B. É possível analisar os resultados simultaneamente as modificações do projeto.

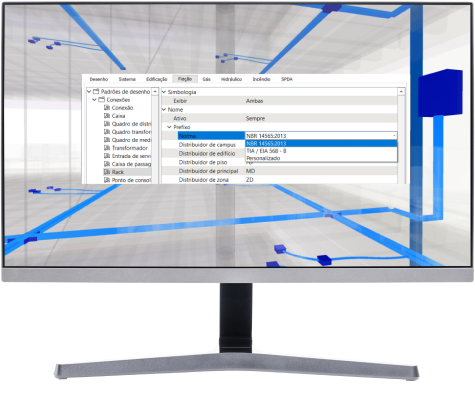

Software para projetos de cabeamento: dimensionamento parametros normativos

Cadastro de peças para cabeamento estruturado

O Builder possui um cadastro com uma grande diversidade de tomadas, racks, conectores, blocos de ligação, equipamentos passivos e ativos, tanto peças nativas quanto de fabricantes parceiros, especialistas no setor.

É possível editar e cadastrar as informações das peças, itens e símbolos associados que serão utilizados na elaboração dos projetos de cabeamento estruturado e telefonia fixa.

O software também diferencia quais peças são padrões do sistema e quais foram criadas.

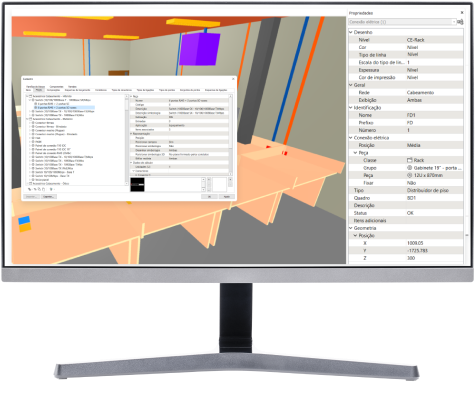

Software para projetos de cabeamento: cadastro peças cabeamento estruturado

Geração automática do mapa de cabos do projeto

O Builder, software para projetos de cabeamento estruturado, gera relatórios com a lista dos cabos numerados do croqui corrente da edificação por pavimento, projeto ou por quadro para as redes: elétrica, cabeamento e telefonia.

Nos relatórios de circuito, são indicados: “Cabo”, “Ponto inicial”, “Ponto Final”, “Comprimento” e “Tipo”.

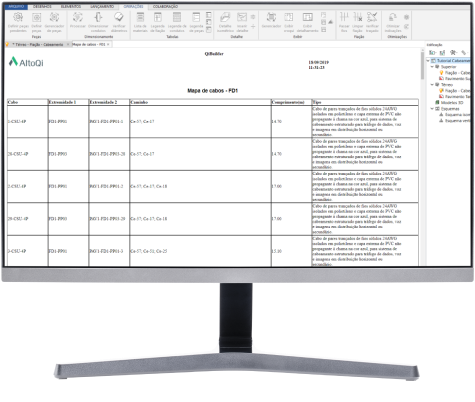

Software para projetos de cabeamento: geracao automatica mapa cabos

Proporciona alto padrão de entrega

Projeto de telefonia fixa

O Builder desenvolve projetos de telefonia fixa utilizando uma rede independente da rede de cabeamento estruturado, com os detalhes de acordo com o padrão TELEBRÁS.

O software para projetos de cabeamento estruturado ainda possui recursos que otimizam as etapas de inserção da fiação, dimensionamento e esquema vertical.

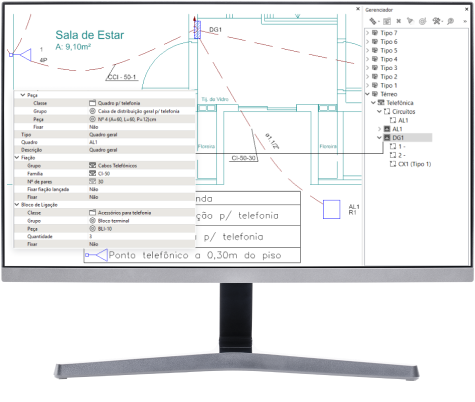

Software para projetos de cabeamento: projeto telefonia fixa

Geração do esquema vertical

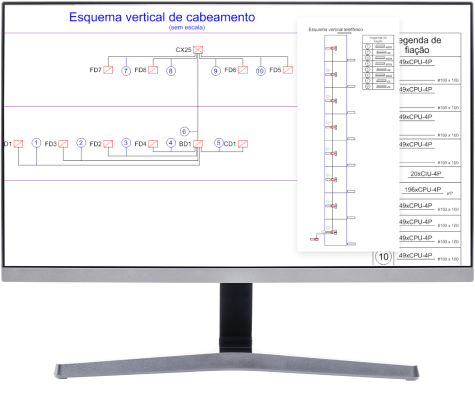

O Builder gera automaticamente a prumada de cabeamento e telefonia fixa, indicando os quadros do projeto e sua hierarquia.

Também exibe outras informações importantes, como quadro resumo de dimensionamento e a legenda da fiação dos circuitos de distribuição.

Software para projetos de cabeamento: geração esquema vertical

Lista de materiais específicas por pavimentos, quadro e circuito

O Builder possibilita gerar a lista de materiais do projeto inteiro, separada por pavimento, para cada circuito ou quadro (Rack), de maneira automática e ágil.

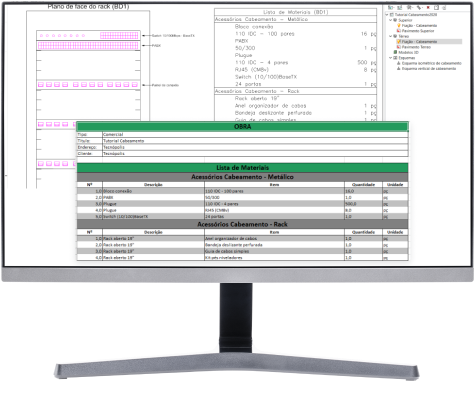

Software para projetos de cabeamento: lista de materiais

Atende projetos de cabeamento estruturado BIM e não BIM

Importação e exportação em IFC

O Builder é uma plataforma OpenBIM, que possibilita a integração com as demais disciplinas através de arquivos IFC.

Tanto os modelos externos de arquitetura, e demais disciplinas, quanto os objetos 3D têm suas cores originais mantidas no processo de exportação e importação.

Além disso, o Builder permite inserir propriedades nos elementos do croqui, que serão exportadas junto com o IFC.

Basta selecionar os elementos e inserir informações como texto, número, volume, área, comprimento, massa, potência, feixe luminoso, corrente, entre outras opções.

Software para projetos de cabeamento: importacao exportacao em IFC

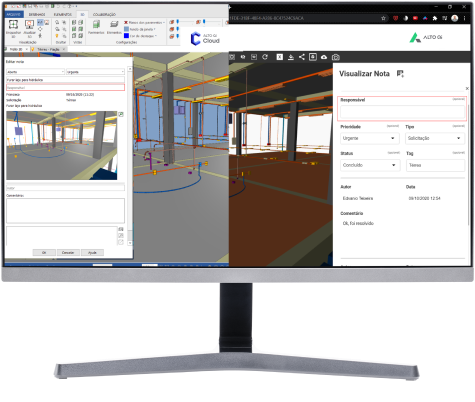

Notas BCF

Use as notas BCF (BIM Collaboration Format) para inserir comentários e imagens do projeto, compartilhando com os demais projetistas informações importantes durante a compatibilização.

É possível filtrar as notas BCF por data de modificação e sincronizar diretamente com a sua obra no AltoQi Cloud, mantendo o controle das alterações no projeto.

Detecção de colisões e integração entre soluções AltoQi

O Builder detecta automaticamente as colisões, sinalizando as situações de interferências entre disciplinas.

É possível visualizar e modificar as propriedades e aparência dos elementos diretamente no ambiente 3D do projeto integrado às demais disciplinas.

Integrado ao AltoQi Visus, software para orçamento e planejamento BIM, é possível gerar orçamentos simultaneamente ao projeto.

Software para projetos de cabeamento: deteccao colisoes e integracao

Receba uma proposta

Projetos de instalações em uma única solução

O Builder é um software completo que vai além dos projetos de cabeamento estruturado. A plataforma contempla disciplinas para projetos hidrossanitários, elétricos, fotovoltaicos, preventivos de incêndio, SPDA, gás, cabeamento estruturado, climatização* e alvenaria estrutural.

Em uma única plataforma é possível modelar, dimensionar, detalhar, gerar relatórios e quantitativos, com recursos que abrangem todo o ciclo completo do projeto BIM ou não BIM.

Existem quatro planos e você pode escolher o que melhor atende as suas necessidades. Todas as versões incluem cursos certificados pela AltoQi Education e a plataforma Visus Projetista para orçamento e colaboração.

*A disciplina de climatização é exclusiva para modelagem.

Comece a projetar hoje.

Escolha a versão do AltoQi Builder mais adequada para sua atuação:

Professional Cloud

Nossa solução para quem está no início da jornada

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Climatização;

• Acesso à Plataforma AltoQi Education.

APLICAÇÃO

N° de pavimentos: 3

Área: 2 mil m² de área retangular construída

Premium Cloud

O plano ideal para quem já tem um pouco mais de experiência e, por isso, elabora projetos maiores

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 10

Área: 8 mil m² de área retangular construída

Enterprise Cloud

Solução completa e poderosa para profissionais experientes

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 20

Sem limitações de área construída

Infinity Cloud

Recursos ilimitados para todo tipo de construção

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

Sem limitações
