Software para projetos de SPDA em BIM

Modele e dimensione de acordo com as normativas brasileiras, faça o detalhamento, gere quantitativos e relatórios com o nosso software para projetos de SPDA (Sistema de Proteção contra Descargas Atmosféricas).

Ganhe produtividade e qualidade nas suas entregas.

CONSULTAR VALORES

Como nosso software para projetos de SPDA agrega produtividade:

Automatiza processos manuais

Avaliação de risco

O Builder avalia automaticamente os riscos, de acordo com a NBR 5419/2015, calcula os componentes para cada tipo de perda que pode aparecer na estrutura e gera o memorial de cálculo completo.

Software para projetos de SPDA: Recurso avaliacao risco

Geração automática do memorial de cálculo

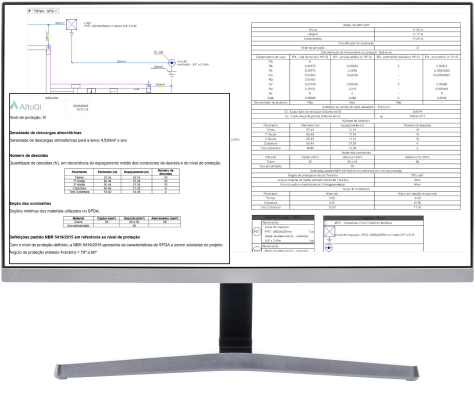

O Builder, software para projetos de SPDA, apresenta dois modelos de memorial de cálculo, um em planta e outro em documento externo ao projeto.

Neles constam informações detalhadas de cálculos e dimensionamentos de condutos, classificação da estrutura, anéis intermediários, número e espaçamento das descidas.

É possível verificar a viabilidade de execução do projeto, visualizar os parâmetros normativos da NBR 5419 e resultados de cálculos.

Software para projetos de SPDA: geracao automática memorial calculo

Lançamento automático das descidas

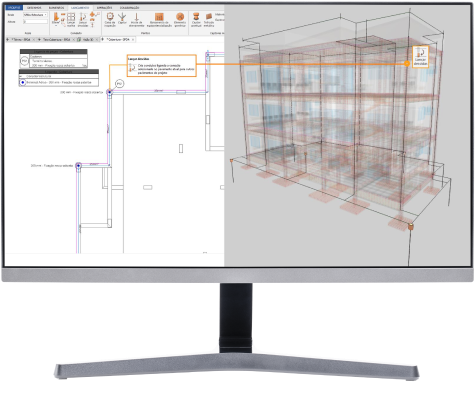

O Builder permite lançar automaticamente as descidas entre pavimentos selecionados, criando conexões e gerando uma prumada entre os elementos.

Software para projetos de SPDA: lançamento automatico descidas

Lançamento automático das malhas

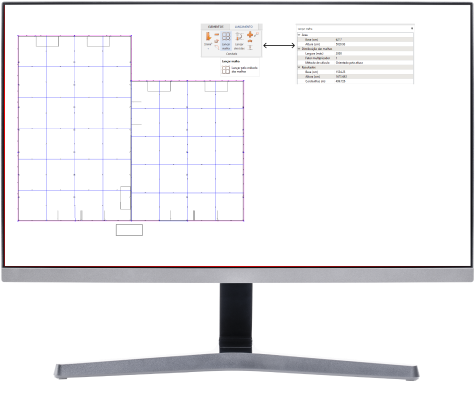

Permite o lançamento automático das malhas de proteção através dos parâmetros estabelecidos pelo método da Gaiola de Faraday.

Ao determinar a área, o programa completa automaticamente o ambiente com as malhas, apresentando um resultado com melhor distribuição, sem apresentar áreas de sobras e que não estejam protegidas.

Também permite visualizar o preview das malhas e realizar diversas simulações de forma ágil.

Software para projetos de SPDA: lancamento automatico malhas

Dimensiona de acordo com as normas

Dimensionamento e verificação gráfica pelos métodos normativos da NBR 5419

O dimensionamento do projeto SPDA no Builder segue os métodos Gaiola de Faraday, Franklin e Eletrogeométrico. Através da combinação dos métodos, o software é capaz de indicar o dimensionamento mais preciso, rápido e seguro, baseado nas prescrições normativas.

Além disso, permite visualizar no croqui se toda a estrutura está ou não protegida. Após realizar o processamento de um projeto de SPDA, o programa desachura a área da estrutura que estiver protegida por quaisquer um dos três métodos.

Definição de captores naturais

O Builder, software para projetos de SPDA, permite lançar e verificar elementos de captação natural, como telhado metálico, de acordo com as prescrições da NBR 5419.

A proteção do telhado é verificada, considerando os parâmetros de perfuração indicados na normal em relação à área de exposição definida.

Software para projetos eletricos: dimensionamento de CC

SPDA estrutural

O Builder possibilita a criação de projetos preventivos contra descargas atmosféricas, com recursos de lançamento, verificação normativa e avaliação de risco do SPDA estrutural.

Software para projetos eletricos: geracao diagrama unifilar multifilar

Proporciona alto padrão de entrega

Corte com detalhamento dos componentes do SPDA

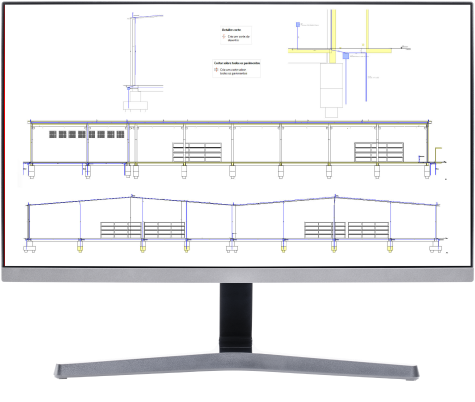

O Builder realiza automaticamente a geração dos cortes, tanto do pavimento corrente quanto sobre todos os pavimentos do projeto.

Além de mostrar os elementos lançados no projeto, os cortes mostram também as cotas e a área de exposição lançadas em cada pavimento.

Os detalhes gerados podem ser adicionados à planta, exportadas separadamente e geradas em pdf, fazendo parte do memorial descritivo do seu projeto.

Software para projetos de SPDA: corte detalhamento componentes

Lançamento dos elementos no detalhe isométrico

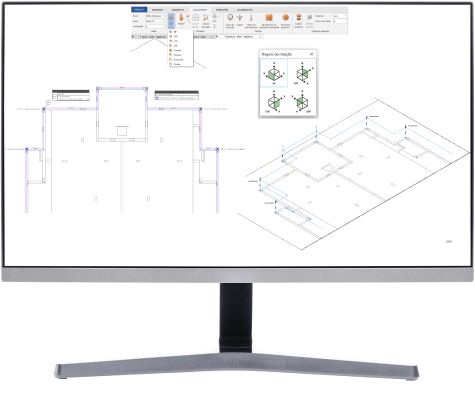

O software para projetos de SPDA possibilita criar o detalhe isométrico do projeto, definir o ângulo de visualização e aplicar todas as ferramentas e comandos do programa neste ambiente, onde é possível visualizar verticalmente os elementos lançados.

Todos os lançamentos efetuados no ambiente isométrico são lançados automaticamente e podem ser visualizados no ambiente 2D, aumentando sua produtividade.

Software para projetos de SPDA: lançamento elementos detalhe isometrico

Verificação de lançamento do projeto SPDA

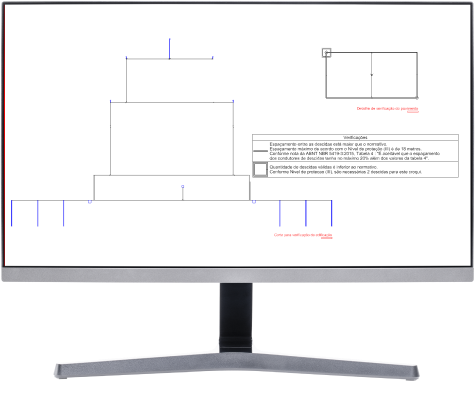

O Builder apresenta em forma de diagrama os pontos em desacordo com a norma, facilitando a localização e correção dos mesmos e auxiliando você nas verificações dos problemas encontrados no projeto SPDA.

Software para projetos de SPDA: verificacao lancamento

Atende projetos de SPDA em BIM e não BIM

Importação e exportação em IFC

O Builder é uma plataforma OpenBIM, que possibilita a integração com as demais disciplinas através de arquivos IFC.

Tanto os modelos externos de arquitetura, e demais disciplinas, quanto os objetos 3D têm suas cores originais mantidas no processo de exportação e importação.

Além disso, o Builder permite inserir propriedades nos elementos do croqui, que serão exportadas junto com o IFC.

Basta selecionar os elementos e inserir informações como texto, número, volume, área, comprimento, massa, potência, feixe luminoso, corrente, entre outras opções.

Software para projetos de SPDA: importacao exportacao em IFC

Notas BCF

Use as notas BCF (BIM Collaboration Format) para inserir comentários e imagens do projeto, compartilhando com os demais projetistas informações importantes durante a compatibilização.

É possível filtrar as notas BCF por data de modificação e sincronizar diretamente com a sua obra no AltoQi Cloud, mantendo o controle das alterações no projeto.

Detecção de colisões e integração entre soluções AltoQi

O Builder detecta automaticamente as colisões, sinalizando as situações de interferências entre disciplinas.

É possível visualizar e modificar as propriedades e aparência dos elementos diretamente no ambiente 3D do projeto integrado às demais disciplinas.

Integrado ao AltoQi Visus, software para orçamento e planejamento BIM, é possível gerar orçamentos simultaneamente ao projeto.

Receba uma proposta

Projetos de instalações em uma única solução

O Builder é um software completo que vai além dos projetos de Sistemas de Proteção contra Descargas Atmosféricas (SPDA). A plataforma contempla disciplinas para projetos hidrossanitários, elétricos, fotovoltaicos, preventivos de incêndio, SPDA, gás, cabeamento estruturado, climatização* e alvenaria estrutural.

Em uma única plataforma é possível modelar, dimensionar, detalhar, gerar relatórios e quantitativos, com recursos que abrangem todo o ciclo completo do projeto BIM ou não BIM.

Existem quatro planos e você pode escolher o que melhor atende as suas necessidades. Todas as versões incluem cursos certificados pela AltoQi Education e a plataforma Visus Projetista para orçamento e colaboração.

*A disciplina de climatização é exclusiva para modelagem.

Comece a projetar hoje.

Escolha a versão do AltoQi Builder mais adequada para sua atuação:

Professional Cloud

Nossa solução para quem está no início da jornada

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Climatização;

• Acesso à Plataforma AltoQi Education.

APLICAÇÃO

N° de pavimentos: 3

Área: 2 mil m² de área retangular construída

Premium Cloud

O plano ideal para quem já tem um pouco mais de experiência e, por isso, elabora projetos maiores

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 10

Área: 8 mil m² de área retangular construída

Enterprise Cloud

Solução completa e poderosa para profissionais experientes

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 20

Sem limitações de área construída

Infinity Cloud

Recursos ilimitados para todo tipo de construção

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

Sem limitações

Para todos os momentos da sua carreira, AltoQi.

Descubra como os novos planos de assinatura irão transformar sua trajetória profissional. Eles foram pensados para evoluir junto com você, da primeira residência ao edifício mais complexo.
