Ajuste de parâmetro de armadura em lajes pré-fabricadas no IFC

Ajuste de parâmetro de armadura em lajes pré-fabricadas no IFC no AltoQi Eberick

As lajes pré-fabricadas — treliçadas e com vigotas — são compostas por elementos industrializados cujas características (tipo de treliça, fabricante, geometria de vigotas e blocos) precisam ser comunicadas com precisão para fabricação, orçamento e planejamento. Quando esses parâmetros se perdem na troca de arquivos, softwares de planejamento e orçamento não conseguem consumir os dados corretamente, comprometendo fluxos BIM 4D e 5D. Preservar tipos, diâmetros, comprimentos e quantitativos na exportação é o que mantém a integridade dessa informação. No AltoQi Eberick, os parâmetros de armadura das lajes pré-fabricadas podem ser ajustados durante a exportação IFC, preservando esses dados.

Sobre o recurso

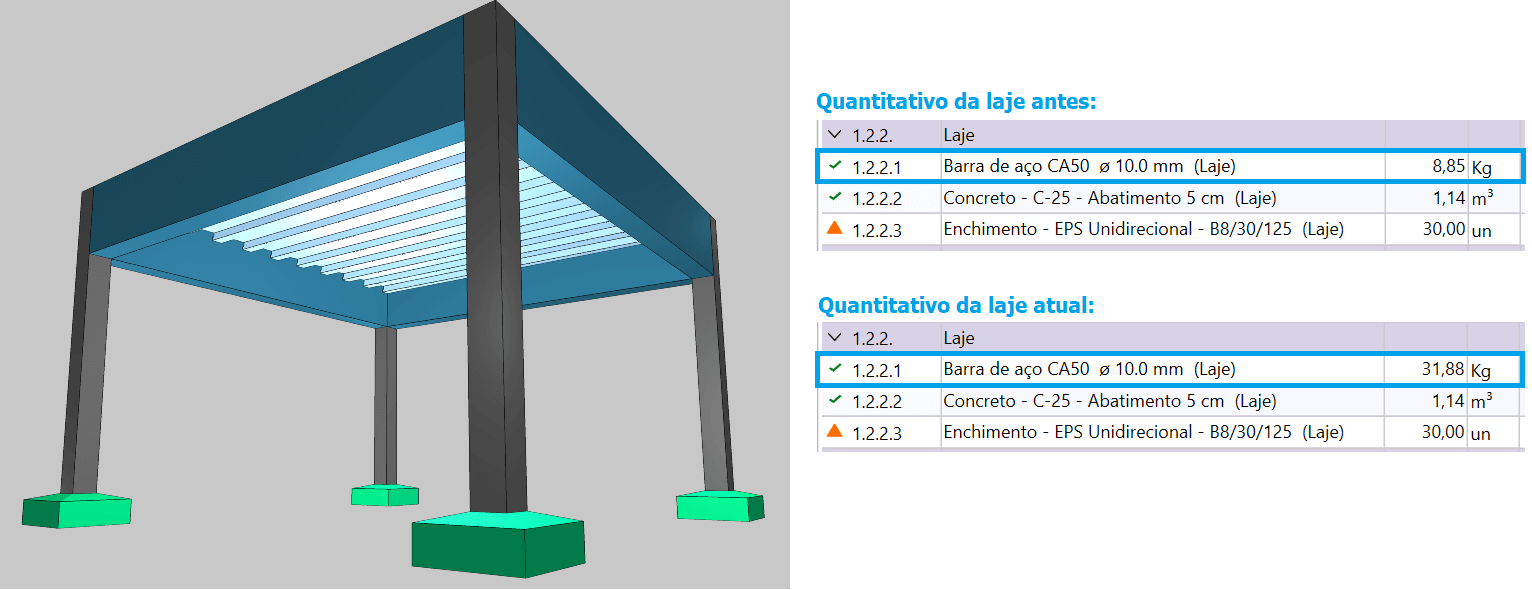

Na exportação IFC, o Eberick mantém os parâmetros das armaduras das lajes pré-fabricadas e inclui os quantitativos do editor, permitindo:

• Exportar as nervuras da laje em IFC, obtendo o volume da capa de concreto, vigotas e blocos de enchimento
• Incluir os quantitativos na exportação IFC, integrando o projeto estrutural ao BIM 4D (simulação do planejamento da execução da obra) e ao BIM 5D (quantitativos atrelados a custos)

Tipos de lajes pré-fabricadas suportados

• Lajes treliçadas uni e bidirecionais — com vigotas treliçadas e blocos de enchimento
• Lajes do tipo painéis maciços uni e bidirecionais
• Lajes do tipo painéis com blocos de enchimento uni e bidirecionais
• Lajes com vigotas protendidas

Parâmetros exportados em IFC

• Tipo de treliça e fabricante
• Quantidades de vigotas por laje
• Geometria dos blocos de enchimento
• Armaduras adicionais (positivas, negativas, costura)
• Capa de concreto (volume calculado)

Recursos complementares

• Cadastro de novas treliças para uso nas lajes
• Comando para posicionar as nervuras/vigotas das lajes
• Comando para alinhamento de nervuras/vigotas entre lajes
• Definição de nervura transversal em lajes unidirecionais
• Relatórios de lajes treliçadas com os quantitativos e o tipo de treliças

No Eberick, a janela de dimensionamento das lajes apresenta guias conforme o tipo de laje, e o programa pode localizar no cadastro a laje alveolar adequada à sobrecarga e ao vão. Na exportação, o modelo 3D (com ou sem armaduras) sai em IFC compatível com softwares BIM.
