O IDR (Interruptor Diferencial Residual) é o dispositivo que protege pessoas contra choques elétricos, desligando o circuito ao detectar fugas de corrente para a terra — proteção exigida pela NBR 5410 em tomadas, áreas molhadas e iluminação. Usar um único IDR para todos os circuitos do quadro, porém, tende a sobredimensionar o dispositivo e elimina a seletividade, já que uma falha em qualquer ponto desliga a instalação inteira. Agrupar os circuitos em IDRs distintos permite dimensionar cada um para a corrente real que protege e isolar eventuais desligamentos ao grupo afetado. No AltoQi Builder, é possível especificar IDRs diferentes por grupo de circuitos, calculados em função das correntes dos circuitos agrupados.

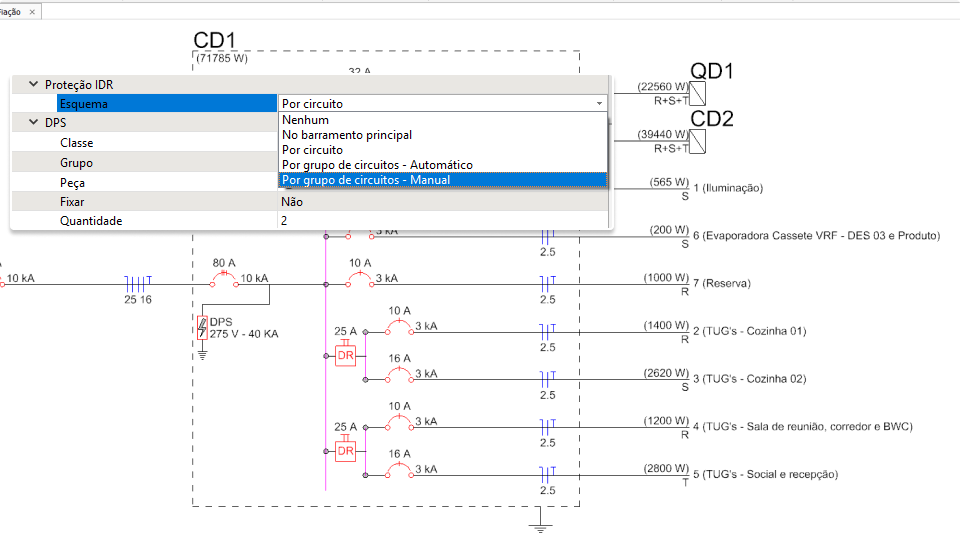

O Builder possibilita efetuar uma proteção diferencial mais eficaz e econômica, na qual você pode selecionar quais circuitos serão protegidos pelo respectivo IDR de grupo. Ele será calculado em função das correntes dos circuitos agrupados, por meio da criação de IDRs de grupo com peças diferentes no quadro de distribuição.
O Builder oferece cálculo de IDR diferente por grupo de circuitos associados e está integrado ao dimensionamento das proteções (DPS, DR) previsto na NBR 5410. Em paralelo, há configuração dos parâmetros normativos da NBR 5410 para personalização do projeto conforme as práticas da empresa.
A NBR 5410 exige proteção diferencial em diversos cenários, mas usar um único IDR para todos os circuitos do quadro tem dois problemas práticos:
Agrupar os circuitos em IDRs distintos por grupo permite dimensionar cada IDR para a corrente real dos circuitos que ele protege, e isola eventuais desligamentos ao grupo afetado.
O Builder oferece um conjunto integrado de proteções no quadro elétrico:
Na proteção dos elementos é possível selecionar um esquema de proteção IDR e dimensionar a peça de IDR; conforme a NBR 5410, criam-se circuitos (inclusive reservas), que podem ser agrupados, e o programa dimensiona a proteção em função das correntes dos circuitos.
