Em um projeto, elementos estruturais situados em profundidades diferentes precisam, muitas vezes, ser representados juntos para que o conjunto seja compreendido de uma só vez. O corte vertical planificado responde a essa necessidade reunindo, em um único plano de desenho, partes que estão em posições distintas, com hachuras e preenchimentos que diferenciam o que está cortado do que está em vista, conforme os princípios de representação em desenho técnico. Quando a estrutura precisa ser confrontada com outras disciplinas, esse recurso ganha valor extra, pois evidencia interferências antes da obra. No AltoQi Eberick, esse corte é gerado automaticamente e integrado a modelos IFC de outras disciplinas para compatibilizar os projetos.
Obtenha cortes do modelo estrutural em conjunto com os demais projetos importados no Eberick em IFC por meio do corte planificado.
Principais capacidades:
O Eberick oferece corte vertical planificado e preenchimento da seção de corte e vista no corte planificado, contemplando as diferentes disciplinas de forma conjunta, para proporcionar realismo ao projeto a partir da criação de níveis de desenho específicos para os elementos cortados e em vista, atendendo aos requisitos da ABNT NBR 10067 — Princípios gerais de representação em desenho técnico.

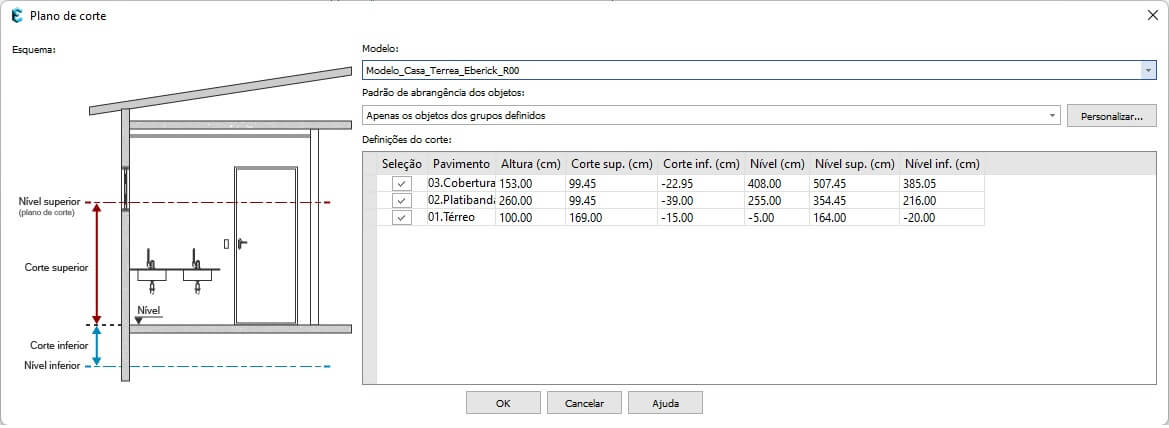

O corte planificado é parte do conjunto BIM do Eberick — utiliza os modelos IFC importados de outras disciplinas para gerar uma representação coordenada. Em paralelo, o software conta com detecção automática de colisões no IFC (clash detection) e lançamento automático de furos em vigas e lajes, resolvendo colisões identificadas no corte. O comando Corte do Eberick permite incluir os modelos 3D externos (IFC) na região de corte, para visualizar a estrutura em conjunto com a arquitetura; na geração de cortes há a opção "Gerar corte planificado", que inclui (ou não) o modelo arquitetônico no corte.
