O fluxo BIM moderno parte do projeto arquitetônico compartilhado no formato aberto IFC, que carrega a geometria de pavimentos, ambientes e elementos da edificação. Aproveitar essa informação como ponto de partida do projeto estrutural evita o retrabalho de redesenhar manualmente a arquitetura e reduz inconsistências entre as disciplinas. O ganho está em importar pavimentos, ambientes e geometria de referência diretamente para o ambiente de lançamento. No AltoQi Eberick, é possível criar um projeto estrutural diretamente a partir de um modelo externo IFC, importando automaticamente os pavimentos, ambientes e a geometria de referência.
O Eberick permite a criação de um novo projeto a partir de um modelo externo no formato IFC, importando os ambientes e a geometria da arquitetura para servir de referência ao lançamento estrutural.
A partir do modelo importado, o projetista visualiza as paredes, esquadrias e demais elementos arquitetônicos diretamente no croqui, agilizando o lançamento dos pilares, vigas e lajes em concordância com o projeto arquitetônico.
O Eberick permite criação do projeto com base no modelo externo (IFC) e importação dos ambientes, complementado por importador 3D IFC, geração automática da planta com base no modelo BIM IFC, conversão de elementos do IFC para nativos no pórtico 3D e conversão automática de vigas e pilares do IFC para elementos nativos.
A partir da versão 2024, o Eberick deu um salto importante na automação: passa a reconhecer esses elementos presentes no modelo IFC da arquitetura e, no momento da criação do projeto, convertê-los em elementos nativos do Eberick de maneira completamente automatizada.
Esse recurso parte de um cenário real do fluxo BIM: é corriqueiro, no fluxo interdisciplinar de projetos de todos os portes, que o arquiteto, ao conceber a edificação, pré-defina a posição das vigas e pilares, a fim de evitar a interferência dos elementos estruturais com os elementos arquitetônicos. Essa informação, muitas vezes, fica vinculada ao modelo IFC que o calculista utilizará para dar início ao projeto estrutural.
Com a conversão automática, o projetista automatiza um processo que usualmente consome uma boa quantidade de tempo, e já tem um ponto de partida para o seu projeto estrutural — aproveitando ao máximo os dados presentes no modelo IFC.
Junto à conversão automática, o Eberick 2024 trouxe um novo importador de modelos IFC. Nos comandos e rotinas do programa executados pelo usuário, nada mudará. No entanto, a leitura dos modelos IFC será muito mais rápida e precisa. Modelos mais complexos, que demorariam muito tempo para serem lidos pelo programa e teriam sua visualização 3D simplificada, agora passam a ser importados em segundos e com todos os elementos perfeitamente representados nos ambientes 3D.
O recurso integra-se ao conjunto BIM completo do Eberick:

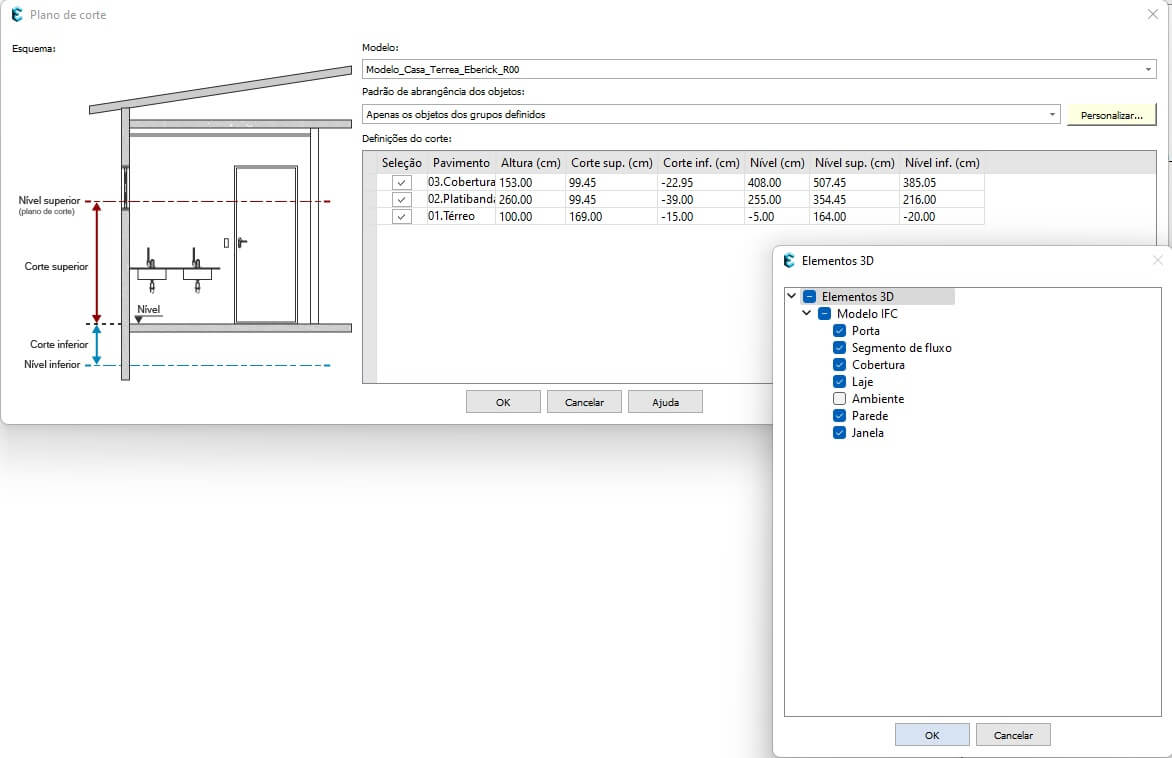

A opção "Nova edificação com modelo externo" cria o projeto a partir de um arquivo IFC da arquitetura: os pavimentos já são definidos com nome, altura e nível conforme o modelo 3D, que passa a servir de referência para o lançamento estrutural. O modelo arquitetônico fica visível como referência e o fluxo pode integrar o AltoQi Cloud (ambiente comum de dados BIM).
