A indicação da fiação em um projeto elétrico — as marcas que representam os condutores ao longo dos eletrodutos — é uma das maiores responsáveis pela legibilidade do desenho. O espaçamento entre essas marcas precisa ser calibrado conforme a escala e a densidade de informação: marcas muito juntas carregam o desenho e o tornam confuso; muito espaçadas, deixam o circuito difícil de seguir. Encontrar esse equilíbrio é essencial em pranchas que serão lidas em campo e apresentadas ao cliente. No AltoQi Builder, o espaçamento dessas marcas é configurável, mantendo a legibilidade em diferentes escalas e densidades de informação.

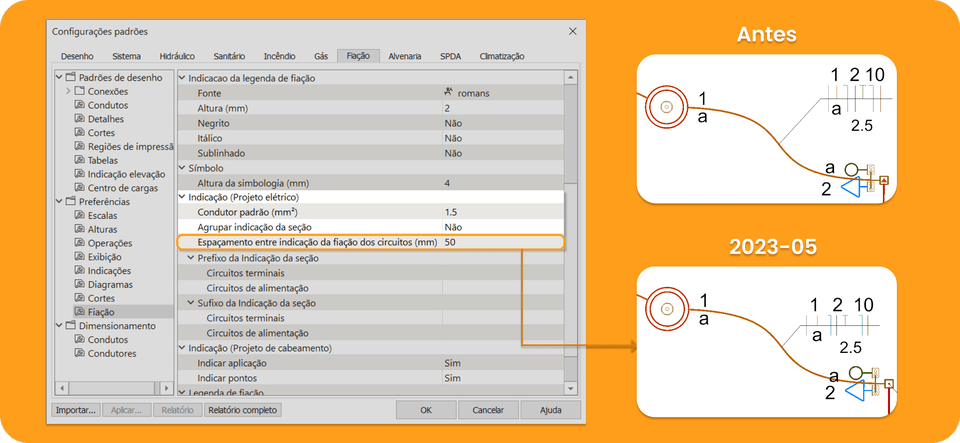

O Builder permite configurar os espaçamentos na indicação da fiação dos circuitos elétricos. O projetista define a distância entre as marcas que representam os condutores, garantindo legibilidade nos desenhos em diferentes escalas e densidades de informação.
Recursos relacionados à indicação da fiação:
A configuração dos espaçamentos é especialmente importante em:
No AltoQi Builder, a indicação da fiação acompanha os trechos e é uma das maiores responsáveis pela poluição visual do projeto; o programa permite otimizar as indicações (desfazendo sobreposições) e criar uma legenda de fiação, e há configurações de padrões de desenho da fiação (posicionamento dos campos, indicações em planta/detalhe).
