A laje com vigotas protendidas é uma solução pré-fabricada bastante difundida em edificações residenciais e comerciais de pequeno e médio porte, na qual vigotas industrializadas, combinadas a blocos de enchimento, vencem os vãos com grande economia de formas e escoramento. Por serem produtos de catálogo, cada arranjo de vigota e bloco tem limites bem definidos de vão máximo e sobrecarga, publicados pelo fabricante — e cabe ao projeto verificar se a solicitação real do pavimento respeita esses limites. Trabalhar com os dados do fornecedor que será efetivamente contratado é o que garante a coerência entre projeto e execução. No AltoQi Eberick, esse sistema é tratado de forma completa, com cadastro por fabricante, verificação automática por vão × sobrecarga e detalhamento da vigota para solicitação ao fornecedor.

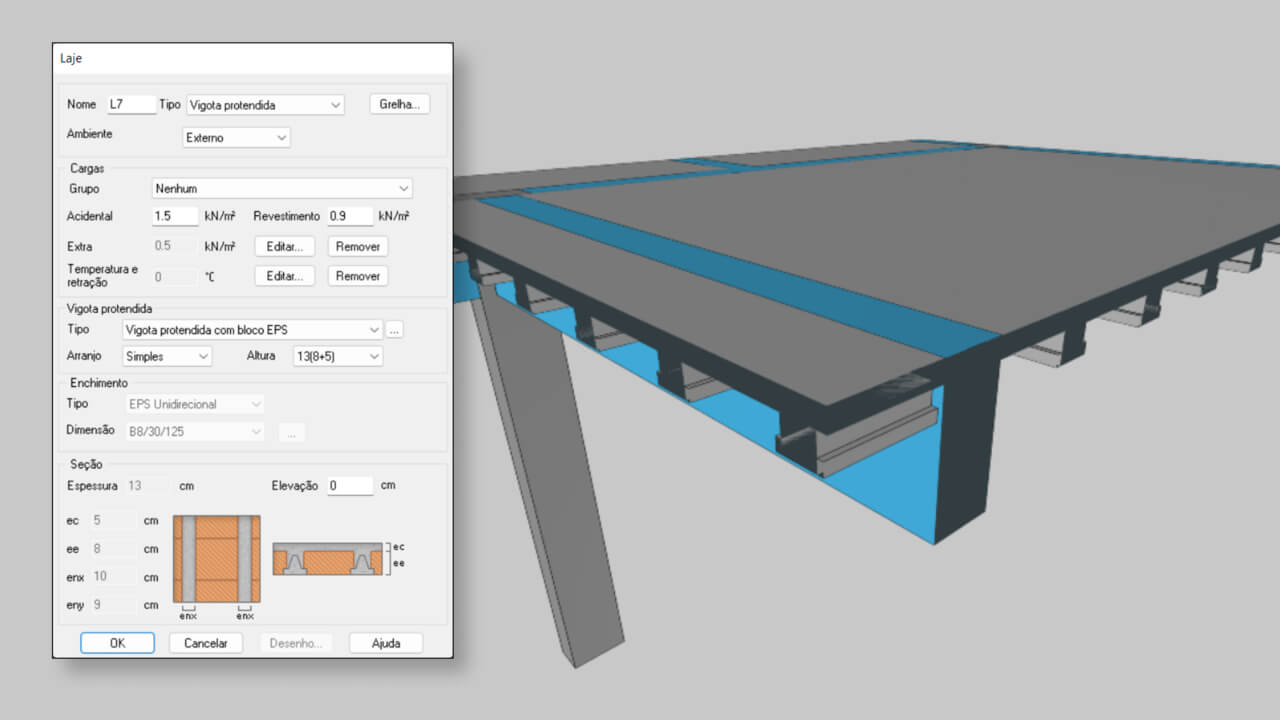

No Eberick é possível cadastrar lajes com vigotas protendidas de acordo com os dados do fabricante. Para cada arranjo de vigotas e blocos, é associada uma tabela com os dados de vão máximo e sobrecarga-limite para que o programa verifique se os parâmetros atendem aos requisitos do projeto. O usuário pode cadastrar diferentes arranjos e fabricantes, conforme a disponibilidade dos fornecedores.
Caso a relação entre o vão e a sobrecarga não atenda à geometria e ao resultado de esforços da laje, o programa indica erro de dimensionamento, alertando o usuário sobre determinada situação, o que confere maior segurança nas verificações do projeto.
As vigotas protendidas ainda são listadas nos relatórios, quantitativos de materiais e desenhadas na planta da forma, indicando a posição correta para montagem na obra.
O Eberick oferece suporte completo ao sistema, com a possibilidade de cadastrar lajes com vigotas protendidas de acordo com os dados do fabricante da laje. Essa abordagem garante que o projetista trabalhe com as características reais do produto que será adquirido, e que o software faça automaticamente a checagem dos limites técnicos publicados pelo fabricante.
É possível definir tipos de laje de qualquer fabricante, cadastrando dimensões, sobrecarga e vão máximo. O programa localiza no cadastro a laje cuja sobrecarga seja maior ou igual à aplicada, em função do vão máximo; se nenhuma atender, exibe o Erro D64 - Laje pré-fabricada insuficiente para os esforços calculados.
Para que o detalhamento da laje seja coerente com o que será executado em obra, o Eberick oferece comandos para posicionar as nervuras/vigotas das lajes e para alinhamento de nervuras/vigotas entre lajes — recursos importantes em pavimentos com vários painéis adjacentes, em que o alinhamento das vigotas afeta tanto a estética da prancha quanto a logística de produção e montagem.
Na janela de dimensionamento das lajes, as guias variam conforme o tipo de laje (por exemplo, Carga, Seção, Laje Alveolar, Positivo, Arm. Superior); a aba Carga mostra a carga média por natureza (peso próprio, acidental, revestimento) e o total. A armadura positiva da laje compõe o detalhamento da vigota pré-fabricada, que deve ser solicitada ao fornecedor antes da execução. Há ainda o Relatório de lajes alveolares, com geometria e sobrecargas.
Vale notar a diferença de comportamento entre as variantes pré-fabricadas: as lajes pré-moldadas funcionam exclusivamente de forma unidirecional (esforços só na direção das vigotas); as treliçadas permitem nervuras transversais para distribuir esforços nas duas direções (2D).
