As lajes pré-moldadas substituem boa parte das formas e do escoramento tradicionais por elementos fabricados previamente — vigotas (treliçadas ou convencionais) intercaladas com blocos de enchimento, sobre os quais se concreta uma capa estrutural. Por reduzir o consumo de formas e acelerar a montagem, tornaram-se uma das soluções mais usadas em edificações residenciais e comerciais de pequeno porte, onde economia e velocidade de execução são determinantes. Como as vigotas trabalham essencialmente em uma direção, sua posição e o tipo de bloco influenciam diretamente o comportamento e o detalhamento do pavimento. No AltoQi Eberick, esse sistema é tratado com lançamento simplificado, análise integrada na grelha 3D e detalhamento completo para fabricação e montagem em obra.
No lançamento de lajes pré-moldadas o operador pode definir a largura das vigotas e os blocos de enchimento, além de considerar o bloco inteiro ou meio bloco, conforme a situação do projeto.
A análise e dimensionamento das lajes pré-moldadas considera a posição de cada vigota na montagem da grelha 3D. O detalhamento é gerado de maneira completa, incluindo os comprimentos e armações, as armaduras adicionais e uma relação de aço com a lista de todas as armações do pavimento. Assim, o calculista tem todas as informações para a fabricação das peças ou para a conferência dos resultados nos casos em que as lajes são calculadas pelos fabricantes.

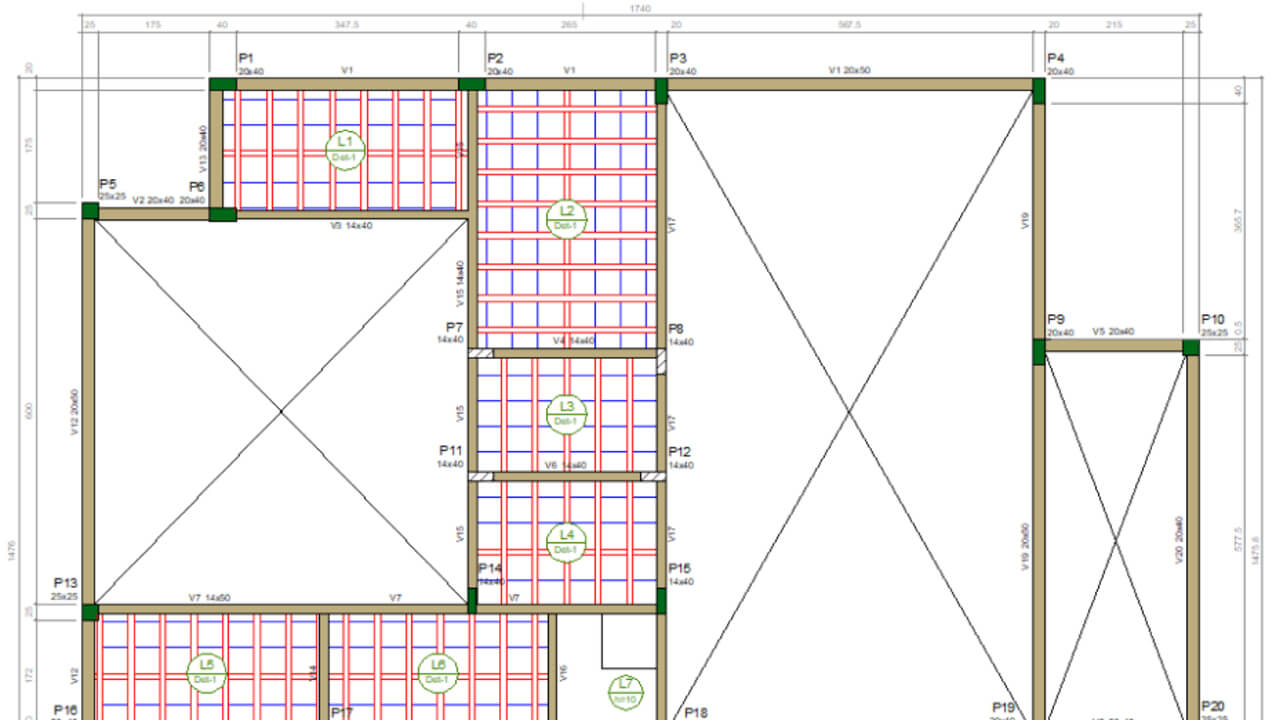

No detalhamento das lajes pré-moldadas também é indicada a disposição das vigotas no pavimento corrente, com o objetivo de definir a posição de cada elemento para montagem da laje, gerando as informações necessárias para a obra de modo claro e organizado.
O Eberick permite lançar, dimensionar e detalhar lajes treliçadas, lajes do tipo painel maciço e lajes do tipo painel com bloco de enchimento 1D e 2D, e adicionalmente cadastrar novas treliças para uso nas lajes e definir nervura transversal em lajes unidirecionais.
Para garantir o alinhamento correto entre painéis adjacentes — fundamental para a execução em obra — o Eberick oferece comando para posicionar as nervuras/vigotas das lajes e comando para alinhamento de nervuras/vigotas entre lajes.
O Eberick fornece diferentes tipos de laje (pré-moldadas, nervuradas, maciças, alveolares). O lançamento parte da escolha do tipo da laje e da definição dos carregamentos (acidental, revestimento), clicando sobre o contorno fechado por vigas. As lajes pré-moldadas funcionam exclusivamente de forma unidirecional; as treliçadas permitem nervuras transversais (2D). Usam blocos de enchimento pré-cadastrados (EPS, cubeta, lajota cerâmica), com possibilidade de cadastrar novos.
A laje é analisada pela grelha do pavimento, e a janela de dimensionamento traz a aba Carga (carga média por natureza e total). A armadura positiva compõe o detalhamento da vigota pré-fabricada, que deve ser solicitada ao fornecedor antes da execução.
Teste o AltoQi Eberick gratuitamente e descubra como acelerar seus projetos estruturais com segurança e precisão.
