No dimensionamento de redes de sprinklers, parte-se do princípio de que, em um incêndio, apenas os chuveiros de uma região delimitada operam simultaneamente — a chamada área de operação, onde a densidade de água especificada pela NBR 10897 precisa ser garantida. Definir bem essa área é decisivo: se ela for maior que o necessário, a vazão de cálculo cresce e a rede fica superdimensionada; ambientes com plantas irregulares dificilmente cabem em um simples retângulo. Uma delimitação fiel ao layout real, portanto, leva a um projeto mais econômico e aderente à arquitetura. No AltoQi Builder, é possível lançar a área de operação poligonal, com geometria livre que acompanha cantos e formas não-retangulares.
O Builder dá suporte ao lançamento da área de operação poligonal (sprinklers), ao cálculo e dimensionamento da área de operação para rede de sprinklers, à personalização da densidade e fator K no projeto de sprinkler e ao lançamento automático da tubulação de sprinkler.

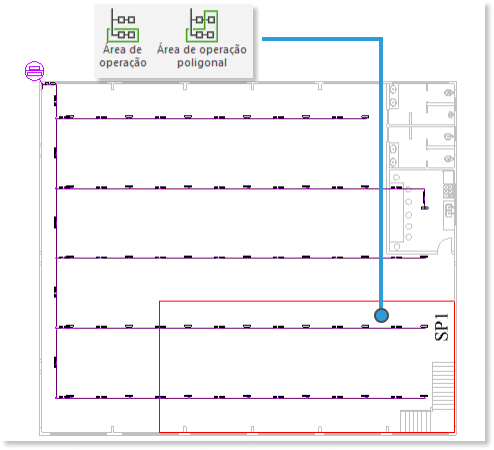

Área retangular:
Área poligonal:
O lançamento poligonal integra-se ao conjunto de funcionalidades do módulo:
A área de operação poligonal é especialmente útil em edifícios com plantas irregulares (formas em L, U, T), em lojas com layouts complexos (corredores estreitos e áreas amplas), em mezaninos e jiraus (onde a área de operação contorna obstáculos) e em projetos com várias zonas de risco, cada uma com geometria própria.
