Em uma prancha de projeto elétrico, os condutores são representados por traçados e códigos que, sozinhos, dizem pouco a quem executa a obra. A legenda da fiação é o elemento que torna esse desenho legível, explicando o significado dos símbolos, numerações e tipos de cabo empregados em cada circuito. Sem ela, a leitura do projeto fica ambígua e sujeita a erros de interpretação na instalação. Por isso costuma seguir o padrão da empresa projetista ou as exigências da concessionária local. No AltoQi Builder, essa legenda é gerada automaticamente a partir de indicações numéricas nos condutos, com várias opções de personalização.
O Builder gera automaticamente a legenda da fiação do projeto elétrico, com os símbolos e códigos utilizados ao longo da prancha. A legenda pode ser personalizada conforme o padrão da empresa ou as exigências da concessionária.
A legenda da fiação se soma a outros entregáveis de apresentação do projeto elétrico:

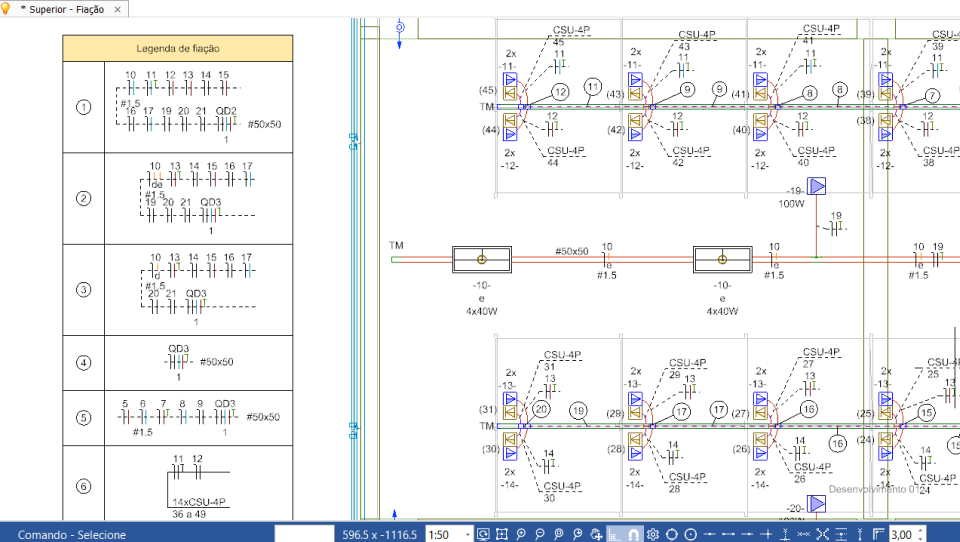

Para reduzir a poluição visual, inclui-se uma indicação numérica nos condutos e gera-se a legenda de fiação, posicionando-a no croqui. Há também as legendas de condutos, de peças e de símbolos, que complementam o conjunto de informações apresentadas na prancha.
