Nas pranchas de projetos elétricos e hidráulicos, cada elemento carrega indicações textuais — textos da fiação, material e seção dos condutos, identificação de campos. Em áreas com alta densidade de pontos, essas indicações se sobrepõem e o desenho fica ilegível, comprometendo a leitura em obra. Reposicioná-las manualmente, uma a uma, é uma das etapas mais demoradas no fechamento das pranchas. Distribuir esses textos de forma legível, recorrendo a linhas de chamada quando necessário, é o que torna a prancha realmente utilizável. No AltoQi Builder, o comando Otimizar indicações reorganiza textos sobrepostos, move indicações da fiação, gera linhas de chamada e desloca indicações de condutos e campos em uma única operação.
No AltoQi Builder você move as indicações da fiação, gera linhas de chamada e desloca as indicações dos condutos e campos com um único comando. Este recurso proporciona um grande ganho de tempo na manipulação de indicações sobrepostas para a geração das pranchas finais do projeto.
O software oferece otimizar indicações dentro do fluxo de geração de pranchas. Esse recurso é especialmente útil em projetos com alta densidade de elementos — quartos com múltiplos pontos elétricos, banheiros com várias peças hidrossanitárias, áreas técnicas com tubulações sobrepostas.
A otimização de indicações conversa com outros recursos do Builder voltados à apresentação:

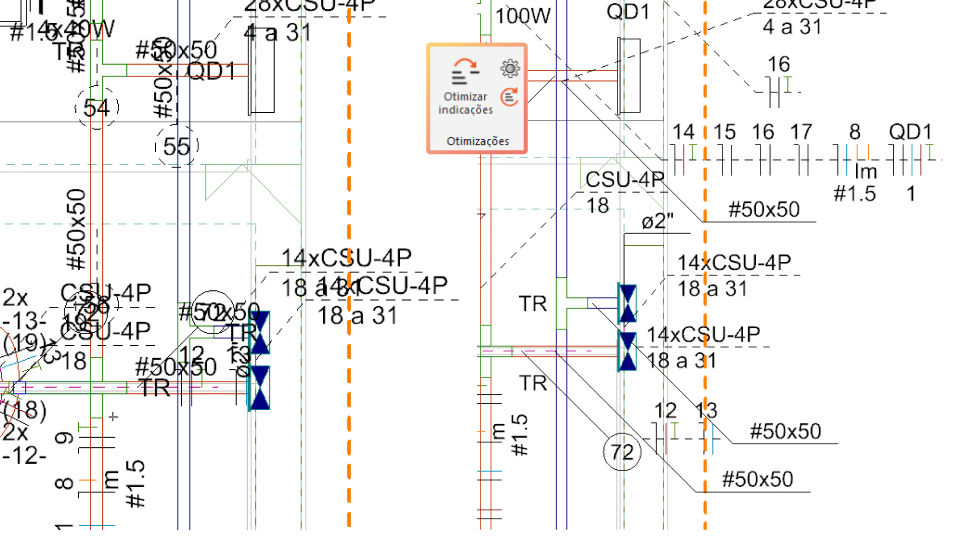

O comando Otimizar indicações reorganiza os textos sobrepostos (material, seção e declividade dos condutos; textos da fiação): seleciona-se os elementos e o programa reposiciona as indicações, podendo usar linhas de chamada (opção "Conduto e linha de chamada") em vez de ocultá-las. Reduz bastante o ajuste manual na geração das pranchas.
