Pilares esbeltos e pilares-parede no AltoQi Eberick
Nem todo pilar se comporta como um elemento curto e compacto: pilares esbeltos, com índice de esbeltez elevado, e pilares-parede, em que uma dimensão é muito maior que a outra, estão sujeitos a efeitos que o cálculo convencional não captura. Nesses casos surgem efeitos de 2ª ordem — inclusive localizados — e a esbeltez precisa ser verificada em ambas as direções, exigindo métodos mais refinados como o diagrama N-M-1/r. A NBR 6118 prevê verificações específicas para que esses elementos sejam dimensionados com segurança. No AltoQi Eberick, pilares esbeltos e pilares-parede são lançados, dimensionados e detalhados com todas essas verificações normativas.
Sobre o recurso

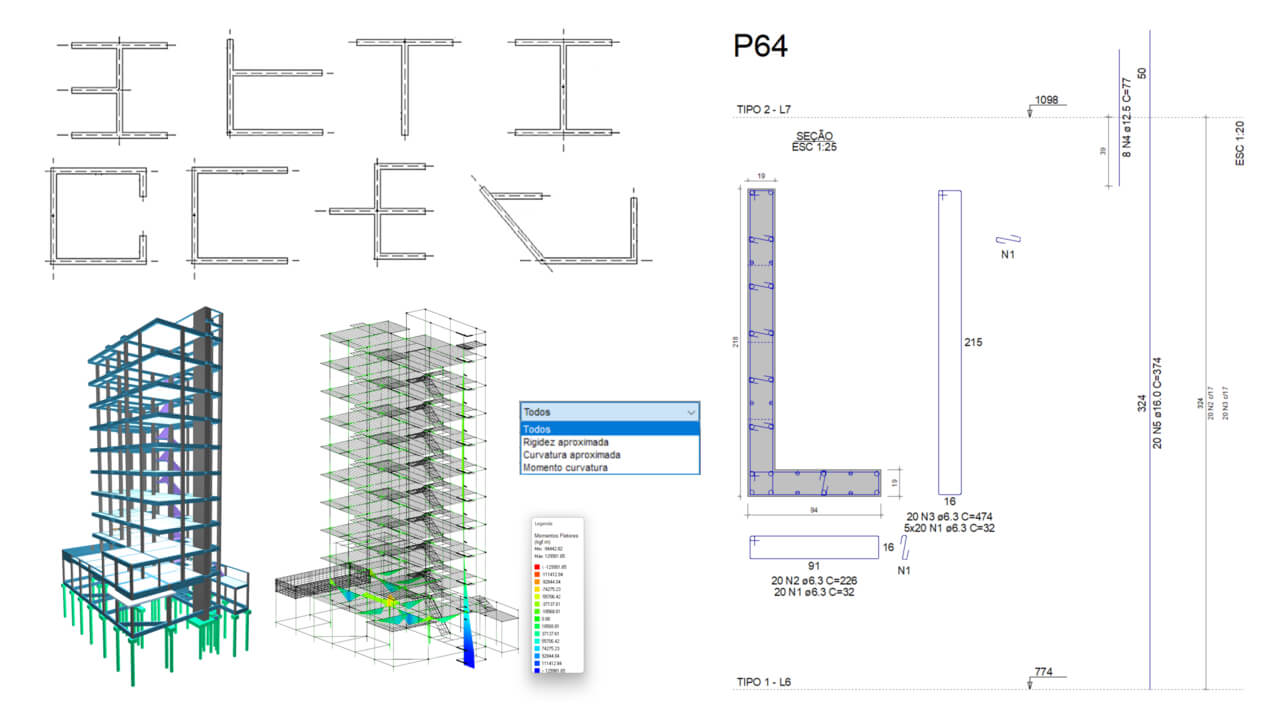

O Eberick permite o lançamento, dimensionamento e detalhamento de pilares esbeltos e pilares-parede, com todas as verificações específicas previstas pela NBR 6118 para esse tipo de elemento:
- Consideração de pilares esbeltos e pilares-parede no projeto
- Dimensionamento de pilares-parede, em que podem existir efeitos de 2ª ordem localizados e pilares com esbeltez até 140 (desde que a esbeltez em uma das direções do pilar seja inferior à 90)
- Dimensionamento de pilar esbelto através do diagrama N, M, 1/r (momento-curvatura)
- Possibilidade de considerar efeitos localizados de 2ª ordem em pilar parede
Métodos de cálculo disponíveis
Para pilares em geral, o Eberick oferece três processos de cálculo:
- Dimensionamento através do processo de Rigidez aproximada
- Dimensionamento através do processo de Curvatura aproximada
- Dimensionamento de pilar esbelto através do diagrama N, M, 1/r (momento-curvatura) — método mais refinado para esbeltez elevada
Recursos complementares para pilares
- Lançar, dimensionar e detalhar pilares de seção retangular, circular e L
- Lançar, dimensionar e detalhar pilares com seção qualquer através de lâminas
- Opção de escolher entre diversos tipos de seção transversal para pilares moldados in loco: seção retangular vazada, T, I, U, + e L aberto
- Núcleo Rígido — recurso para pilares compostos por lâminas (núcleos de elevadores, shafts)
- Possibilidade de configurar características da linha neutra
Detalhamento
- Possibilidade de detalhamento contínuo da armadura
- Possibilidade de dimensionamento e detalhamento com estribos múltiplos e abertos
- Detalhar pilares com a inclusão das vistas laterais nas direções B e H
- Cotas de armaduras variáveis nos detalhamentos (v2024)
Lançamento e dimensionamento
No AltoQi Eberick os pilares são lançados definindo seção, ângulo e ponto, com orientações de dimensionamento como reduzir armadura, resolver pilares superdimensionados e as principais configurações de dimensionamento de pilares.
