Em todo projeto estrutural, a transição entre superestrutura e fundação precisa ser documentada de forma inequívoca: é necessário saber, ao mesmo tempo, onde cada pilar está posicionado no terreno e quanto de carga ele transmite à base. A planta de locação e cargas responde a essas duas perguntas em um único entregável — a locação fixa a geometria a partir de eixos de referência comuns, evitando a propagação de erros em obra, e as cargas reúnem os esforços que servem de dado de entrada para o dimensionamento das fundações. É, por isso, uma das peças mais consultadas pelo projetista de fundações. No AltoQi Eberick, esse recurso é gerado de forma automatizada e configurável a partir do modelo já dimensionado, reunindo geometria e esforços em um conjunto de entregáveis (locação de pilares, cargas, locação de fundações, formas e detalhamento).

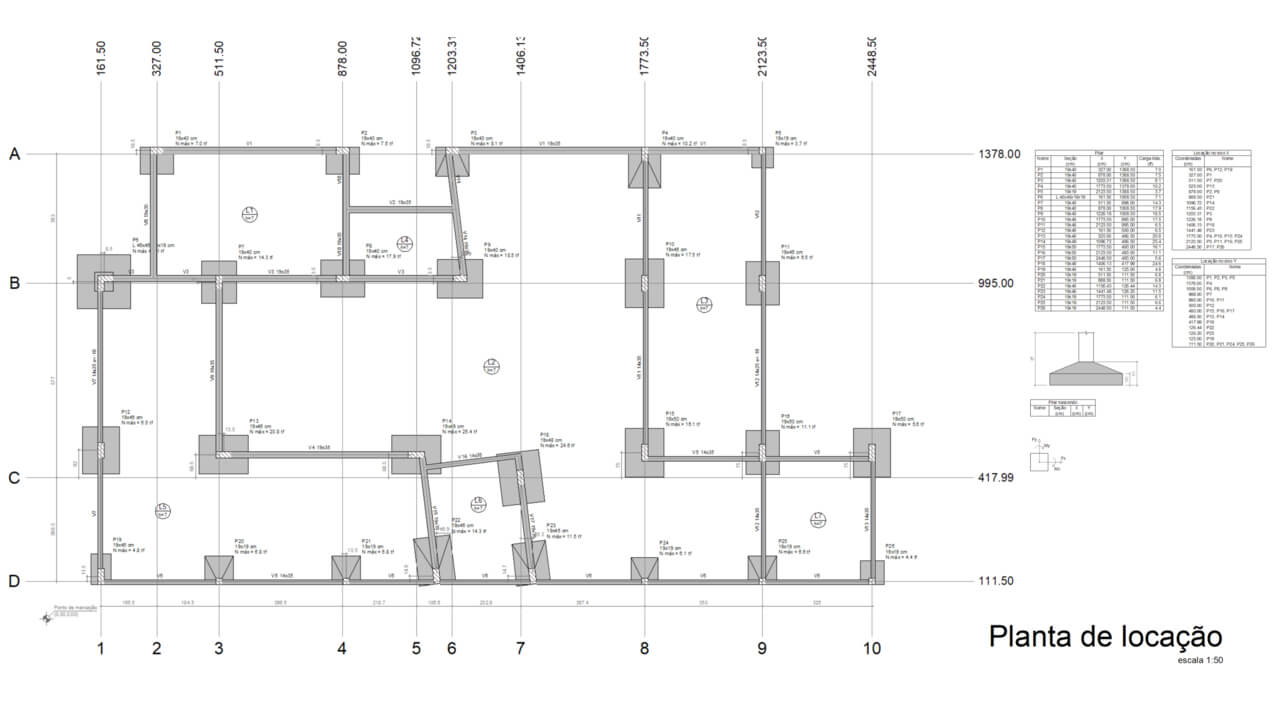

O Eberick permite a geração de plantas de locação de pilares e fundações da estrutura, incluindo automaticamente as cotas e os eixos acumulados (cotados a partir de uma origem comum, evitando propagação de erros em obra), com posicionamento otimizado dos textos para evitar sobreposição. Os eixos podem ser editados e criados diretamente no croqui de lançamento, dando flexibilidade ao projetista.
Além das plantas de locação, o Eberick também gera plantas de cargas contendo apenas os pilares, voltadas para o desenvolvimento do projeto de fundação. A exibição dos dados é configurável, incluindo tabelas e informações da planta com parâmetros de projeto de fundação — como esforços e seções dos pilares — facilitando a verificação do projeto de fundação.
Por que "locação e cargas"?
O projetista de fundação precisa, em uma única referência, saber onde cada pilar está posicionado (locação) e quanto ele transmite para a base (cargas). Por isso o Eberick gera essas informações de forma coordenada: a planta de locação dos pilares define a geometria; a planta de cargas dos pilares traz os esforços (normais, momentos e cortantes, conforme configuração) que servem de input para o dimensionamento das sapatas, blocos, tubulões ou estacas.
A planta de locação e cargas é parte de um conjunto de entregáveis que o Eberick produz automaticamente para o projeto de fundação:
O recurso de planta de locação e cargas do Eberick foi desenhado para que o projetista entregue uma prancha consistente sem precisar redesenhar manualmente. Ele permite:
Os eixos de locação contam ainda com desenho automatizado, podem ser representados sobre o croqui de lançamento e novos eixos podem ser incluídos a qualquer momento. Também é possível incluir o desenho das fundações e eixos de locação na planta de formas, e usar a biblioteca de detalhes típicos para complementar a planta de locação.
Planta de locação de estacas (entregável adicional para projetos com estacas)
Em projetos com estacas (sob blocos de coroamento ou isoladas), o Eberick gera a locação de todas as estacas do projeto, contendo a identificação e os esforços que atuam em cada uma das estacas, assim como exibe uma tabela com as suas coordenadas específicas. Essa planta é o documento que a empresa de fundações usa para cravação ou perfuração em campo.
O recurso de planta de locação e cargas cobre todos os tipos de fundação disponíveis no Eberick:
Há, ainda, a opção de associar fundações de pilares próximos e a possibilidade de lançar fundações em duas modalidades: Pilares de fundação (geometria definida automaticamente pelo programa a partir da tensão admissível do solo, capacidade de carga das estacas e esforços no modelo de análise) ou Fundações com geometria fixa (o projetista define previamente as dimensões em planta e o número de estacas), indicada para fundações de divisa e análise refinada da interação solo-estrutura.
Os esforços atuantes na fundação e na planta de locação e cargas também podem ser extraídos em relatórios, facilitando a interpretação dos resultados pelo projetista de fundação. As pranchas geradas no Eberick podem ser salvas no AltoQi Builder / Editor de Armaduras para realizar a finalização, realizando edições pontuais, inserindo margens com selos com preenchimento automático e exportação em PDF.
Para o lançamento das fundações no Eberick existem dois comandos principais: "Fundação" e Pilar de fundação. O mais usado é o Pilar de fundação — uma fundação associada a um pilar de arranque, que liga a fundação à superestrutura; o comando "Fundação" (geometria fixa) é usado em casos especiais, sem o pilar de arranque. Quando já existem pilares lançados, pilares de arranque existentes podem ser convertidos em pilares de fundação, aproveitando o trabalho de lançamento.
A planta de locação das fundações pode ser salva (por exemplo, na pasta Estrutural > Cargas e locação, com o nome "Locação") e tem exibição configurável: os nomes das sapatas aparecem habilitando as indicações correspondentes na configuração de desenho da planta de locação.
Os esforços vêm do dimensionamento: cada sapata é calculada de modo a obter as dimensões de base necessárias para não ultrapassar a pressão admissível do solo, variando as dimensões em planta (quanto maiores, menores as pressões). É essa coerência entre análise, dimensionamento e desenho que sustenta a confiabilidade da prancha de locação e cargas como entregável para o projeto de fundações.
