A locação é o que transporta o projeto de fundação do papel para o terreno: define, em coordenadas precisas, onde cada elemento deve ser executado. Em fundações profundas, a posição das estacas precisa ser informada de forma individualizada, pois é a planta de locação das estacas que a empresa de fundação leva a campo para orientar a cravação ou a perfuração. Um pequeno desvio de posição pode comprometer a transferência de carga prevista no cálculo, o que torna a precisão dessas coordenadas um requisito de execução. Esse documento é complementar à planta de locação dos pilares, que situa a estrutura acima do solo. No AltoQi Eberick, essa planta é gerada de forma específica e detalhada, indicando a posição de cada estaca e fornecendo a tabela com suas coordenadas.
Além da planta de locação dos pilares, o Eberick permite gerar uma planta de locação específica para as estacas, com a indicação de cada uma, e a tabela que contém as coordenadas dessas estacas, permitindo locá-las individualmente. Para quem realizava o trabalho de levantar as coordenadas manualmente, este recurso representa uma grande redução no tempo de geração dos desenhos.
O Eberick também possibilita incluir outras tabelas complementares na planta de locação, como uma tabela indicando os esforços no topo de cada uma das estacas, facilitando o dimensionamento desses elementos.

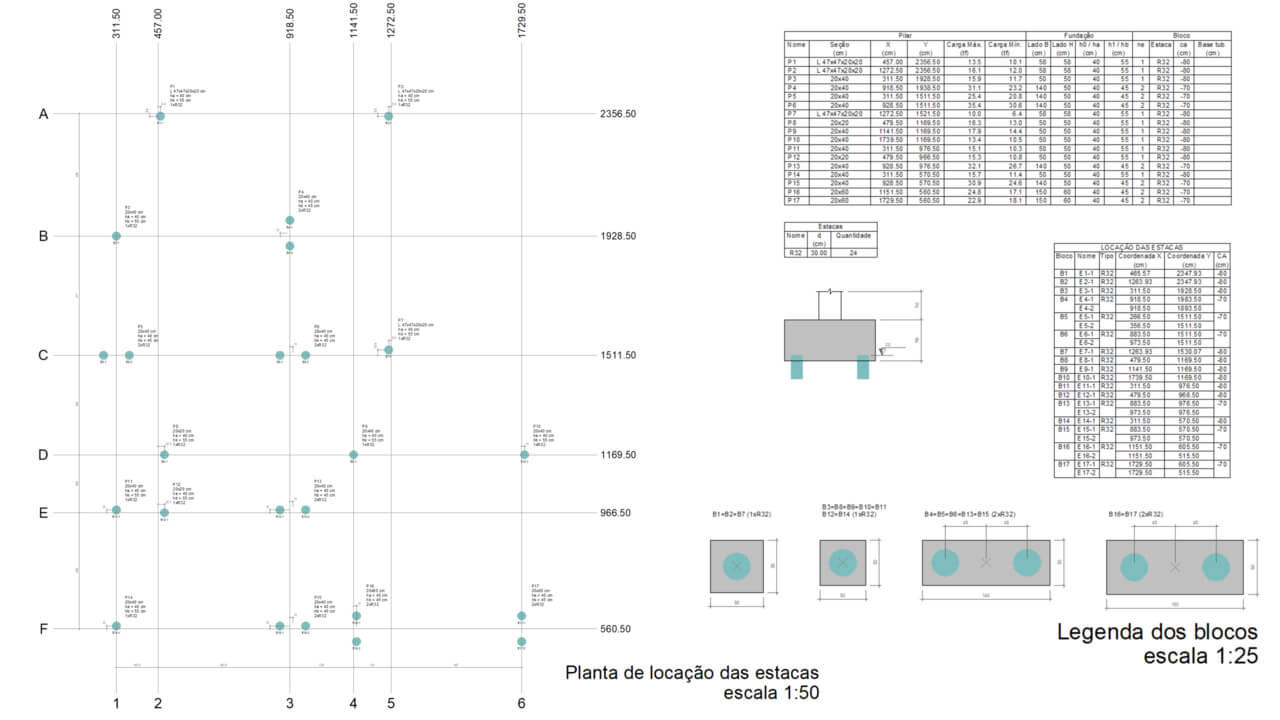

O Eberick permite gerar a locação de todas as estacas do projeto, contendo a identificação e os esforços que atuam em cada uma das estacas, assim como exibir uma tabela com as suas coordenadas específicas.
A planta de locação dos pilares mostra onde a estrutura encontra a fundação acima do solo. A planta de locação das estacas mostra onde a fundação encontra o solo abaixo do nível de terreno — em coordenadas e identificação individualizadas por estaca. São documentos complementares, ambos necessários:
A planta de locação das estacas é gerada para todos os tipos de fundação em estacas cobertos pelo Eberick: blocos sobre estacas, estacas isoladas (sob blocos de coroamento ou apoio direto a vigas) e estacas metálicas (perfil I, trilho ou tubular). Para projetos com tubulões, há uma representação análoga no detalhamento.
