A modelagem estrutural é feita pavimento a pavimento, em desenhos bidimensionais, mas a estrutura existe e se comporta no espaço. Visualizar o conjunto em três dimensões permite compreender a geometria proposta, perceber inconsistências e comunicar o projeto com mais clareza do que as plantas isoladas. Esse mesmo modelo tridimensional, somado às demais disciplinas, é o que viabiliza a coordenação BIM e a detecção de interferências entre projetos. No AltoQi Eberick, o Pórtico 3D é a janela que reúne tudo isso, permitindo enxergar a estrutura completa, destacar regiões, aplicar cores e visibilidade por elemento e pavimento e visualizar o modelo junto a outras disciplinas importadas via IFC.
O modelo criado em cada pavimento pode ser gerado em um pórtico 3D, que permite visualizar a estrutura inteira, destacar regiões para facilitar o entendimento da geometria proposta, ou ainda visualizar a estrutura juntamente com outras disciplinas importadas (através do arquivo IFC).

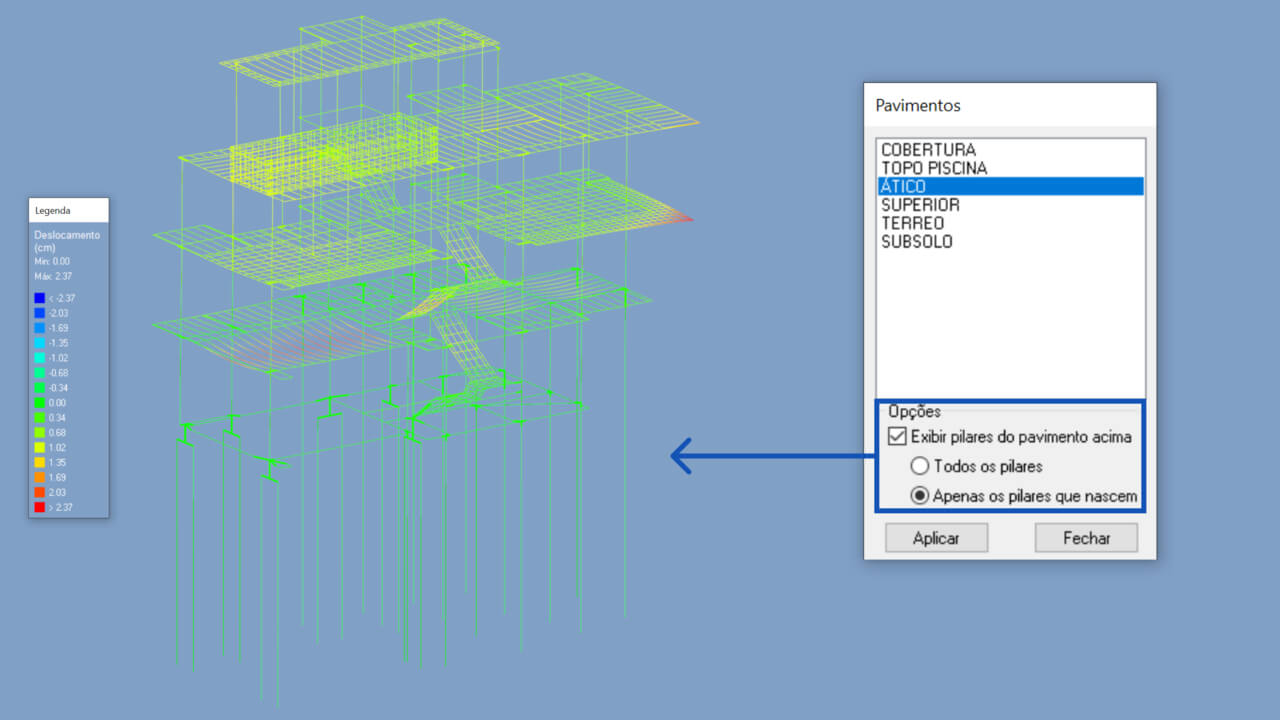

O Pórtico 3D oferece ferramentas de visualização:
A partir da versão 2024, o Eberick passou a permitir abrir o pórtico 3D dos seus projetos estruturais em uma tela separada. Esse recurso possibilita que o usuário trabalhe com o ambiente 2D em um monitor e o modelo 3D em outro.
Junto a essa funcionalidade, há também a possibilidade de atualizar apenas os elementos alterados dentro do croqui no modelo 3D. Assim, não há necessidade de recarregar todos os elementos ao realizar pequenas alterações na concepção do projeto, reduzindo o tempo necessário para aplicar as modificações e gerar a visualização desejada, sem perda de produtividade.
O usuário visualiza a estrutura inteira, pode destacar regiões e aplicar cores/visibilidade por elemento e pavimento, e visualizar a estrutura junto a outras disciplinas importadas via IFC (ou Q3D, no fluxo com o Builder). Também é usado para a verificação de colisões entre disciplinas.
