Em um corte vertical planificado, elementos situados em diferentes profundidades são rebatidos para um único plano de desenho, o que pode tornar a leitura confusa se nada os distinguir. A convenção do desenho técnico resolve isso pela hachura: seções efetivamente cortadas recebem preenchimento, enquanto elementos apenas vistos permanecem sem ele, deixando claro o que está no plano de corte e o que está atrás dele. Esse tratamento, previsto na NBR 10067, é o que torna o corte legível e tecnicamente coerente para quem executa a obra. No AltoQi Eberick, ele é aplicado automaticamente, preenchendo as seções cortadas e diferenciando os elementos em vista.

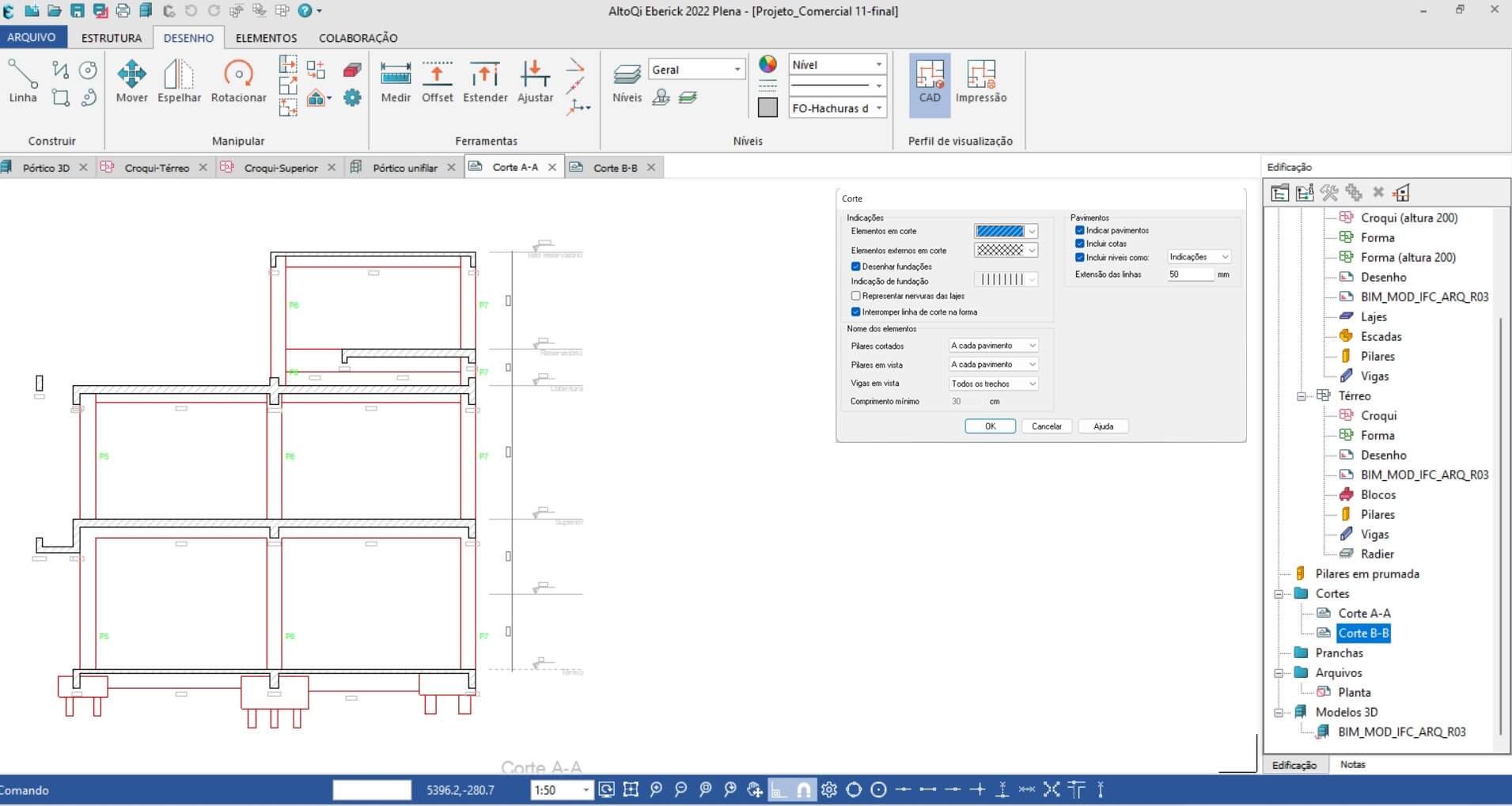

O Eberick faz o tratamento automatizado das hachuras nos cortes planificados, com preenchimento das seções de corte e vista coerente com a NBR 10067 (Princípios gerais de representação em desenho técnico). As hachuras seguem padrões diferentes para elementos cortados (preenchidos) e elementos em vista (sem preenchimento), facilitando a leitura do corte pelo engenheiro de obra e pelo profissional de instalações.
O Eberick oferece tratamento de hachuras na planificação do corte e o preenchimento da seção de corte e vista no corte planificado, contemplando as diferentes disciplinas de forma conjunta. O recurso proporciona realismo ao projeto a partir da criação de níveis de desenho específicos para os elementos cortados e em vista, atendendo aos requisitos da ABNT NBR 10067.
O tratamento de hachuras integra-se ao conjunto de recursos de apresentação do Eberick:
