Verificação de ductilidade

Verificação de ductilidade no AltoQi Eberick

Ductilidade é a capacidade de uma estrutura de se deformar de forma plástica antes de romper, dando aviso prévio de ruína em vez de falhar de modo frágil e repentino. Esse comportamento é especialmente importante quando o projetista redistribui momentos, transferindo parte do momento negativo dos apoios para o vão: as armaduras dos apoios diminuem e as rótulas plásticas precisam ter capacidade de rotação suficiente para acompanhar essa redistribuição. As normas, como a NBR 6118, condicionam o quanto se pode redistribuir à verificação dessa capacidade de rotação. No AltoQi Eberick, essa verificação é automatizada para as vigas.

Sobre o recurso

O Eberick realiza a verificação automática de ductilidade nas vigas, especialmente quando há redistribuição de momentos. Essa verificação garante que as rótulas plásticas tenham capacidade de rotação suficiente, atendendo aos critérios normativos da NBR 6118.

Cobertura técnica

• Verificação automática de ductilidade das vigas, quando aplicada a redistribuição de momentos
• Verificação de ductilidade em vigas (recurso destacado na versão 2023)
• Consideração de contraflechas em vigas para resolver problemas de flechas excessivas, analisando os deslocamentos considerando a contraflecha aplicada

Por que isso importa

Quando o projetista aplica redistribuição de momentos (transferência de parte do momento negativo para positivo), as armaduras dos apoios são reduzidas. Sem a verificação de ductilidade, esse aumento de plastificação pode causar:

• Falha frágil sem aviso prévio
• Incapacidade da rótula plástica de redistribuir os esforços conforme calculado
• Risco de colapso sob cargas extremas

A NBR 6118:2014 (item 14.6.4.3) permite redistribuições maiores que 25% desde que seja feita a verificação explícita da capacidade de rotação das rótulas plásticas — e o Eberick automatiza essa verificação.

Recursos relacionados

• Plastificação das lajes — recurso similar para lajes (com critérios específicos)
• Análise dos esforços considerando o modelo fissurado
• Análise dos esforços e deslocamentos através de um modelo único composto pela grelha das lajes e o pórtico formado por vigas e pilares

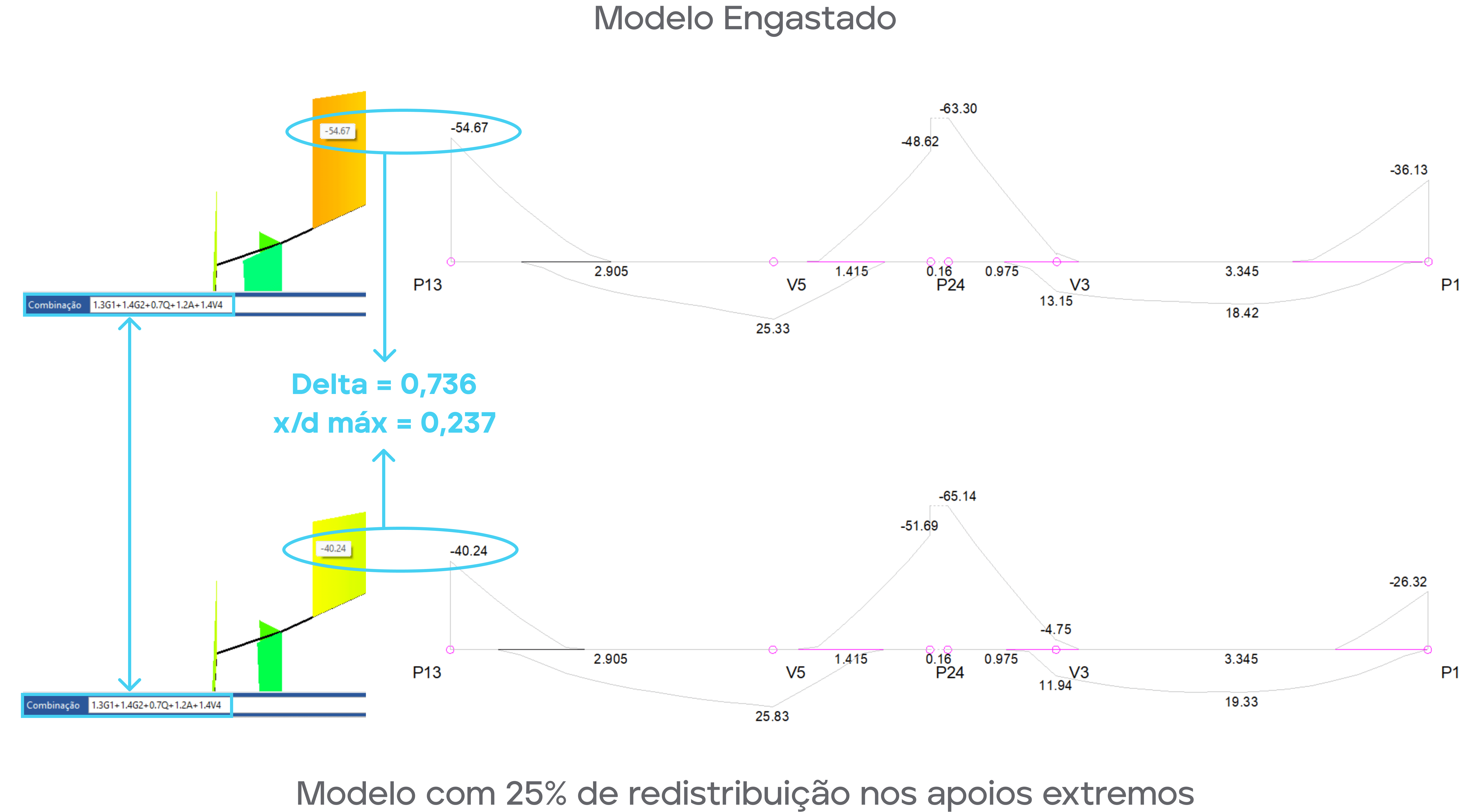

Redistribuição de momentos e ductilidade

No AltoQi Eberick, o valor de redistribuição de momentos pode ser arbitrado pelo usuário, observando as especificações normativas: a NBR 6118 indica os limites para a redistribuição de momentos e as condições de ductilidade correspondentes, em função da posição da linha neutra/deformação.
