Software para projetos elétricos em BIM

Modele e dimensione de acordo com as normativas brasileiras, faça o detalhamento, gere quantitativos e relatórios com nosso software para projetos elétricos.

Ganhe produtividade com recursos como lançamento automático da fiação, cálculo e distribuição automática das tomadas e agregue qualidade nas suas entregas.

CONSULTAR VALORES

Como nosso software para projetos elétricos agrega produtividade:

Automatiza processos manuais

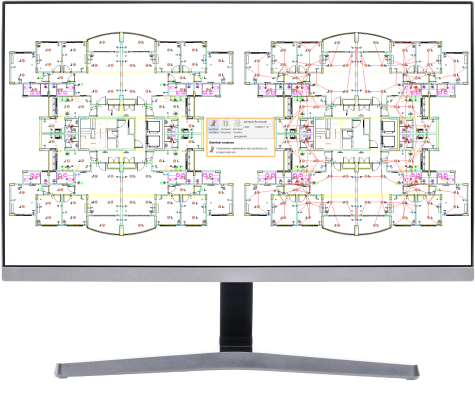

Lançamento automático dos eletrodutos e fiação

O Builder lança os eletrodutos ligando os pontos com circuitos definidos aos respectivos quadros de distribuição lançados no pavimento.

A fiação também é inserida automaticamente em todos os trechos da tubulação, a partir do lançamento dos pontos e eletrodutos, tomando como base um cadastro com mais de 60 esquemas elétricos.

O software para projetos elétricos pesquisa todos os caminhos válidos e adota a rota mais econômica, incluindo a fiação Fase, Neutro, Terra e Retorno, o que possibilita traçados mais econômicos e melhor aproveitamento no número de ligações de cada caixa de teto, parede ou piso.

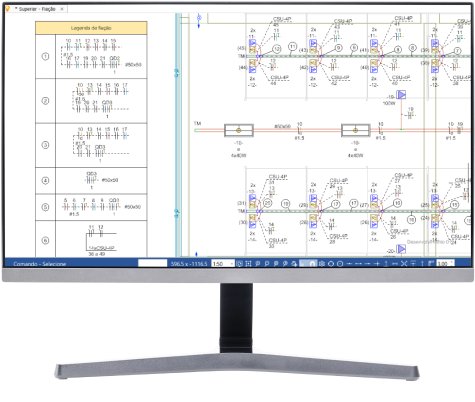

Eliminação da sobreposição e geração automática de legenda da fiação

O Builder permite melhorar a organização dos elementos, eliminando as sobreposições das indicações de peças, conexões, condutos e dos desenhos da fiação com outros elementos do projeto, através de um conjunto de regras configuráveis que estabelecem quais elementos devem ser otimizados.

O recurso melhora a produtividade ao reduzir o trabalho manual do projetista. Além disso, nos trechos com excesso de fiação, é possível alterar rapidamente a indicação para forma numérica e gerar uma legenda de cada trecho de conduto e fiação.

Software para projetos eletricos: eliminação da sobreposicao e geracao legenda

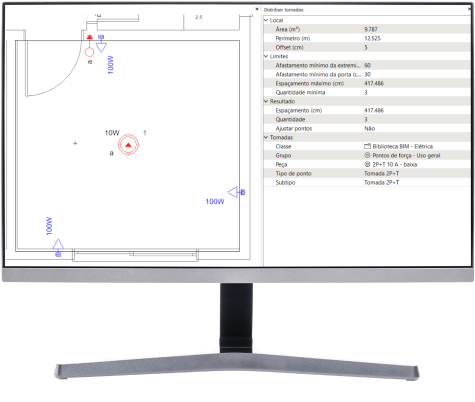

Cálculo e distribuição automática das tomadas

Com base nas informações do projeto, como aplicação, área e perímetro, o Builder verifica a quantidade mínima de tomadas necessárias, considerando critérios geométricos e definições normativas da NBR 5410.

Esse recurso permite calcular e posicionar os pontos automaticamente.

Software para projetos eletricos: cálculo distribuicao automatica das tomadas

Dimensiona de acordo com as normas

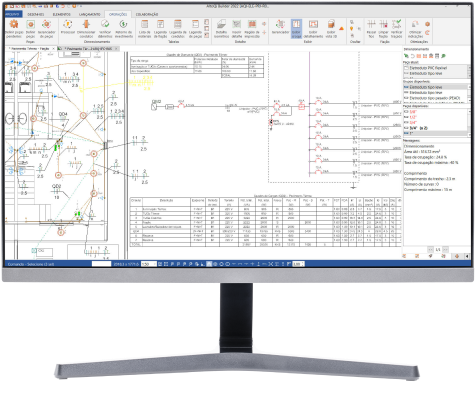

Dimensionamento dos eletrodutos, fiação e proteção do projeto

O dimensionamento do projeto elétrico no Builder segue os critérios preconizados pela NBR 5410 e concessionárias de energia das principais regiões do Brasil.

É possível analisar os resultados simultaneamente as modificações do projeto, agilizando o processo de cálculo e facilitando as verificações e soluções técnicas.

Software para projetos eletricos: dimensionamento eletrodutos, fiacao e protecao

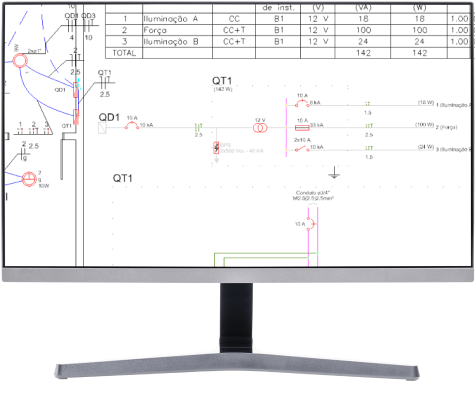

Dimensionamento de Corrente Contínua

Além dos cálculos precisos em corrente alternada - CA, o software para projetos elétricos permite efetuar o cálculo em corrente contínua utilizando tensões específicas. Também é possível utilizar outros dispositivos de proteção, como Disjuntor CC, Fusível CC e Seccionadora CC.

O Builder também possui detalhamento na representação da fiação e nos diagramas unifilar e multifilar.

Software para projetos eletricos: dimensionamento de CC

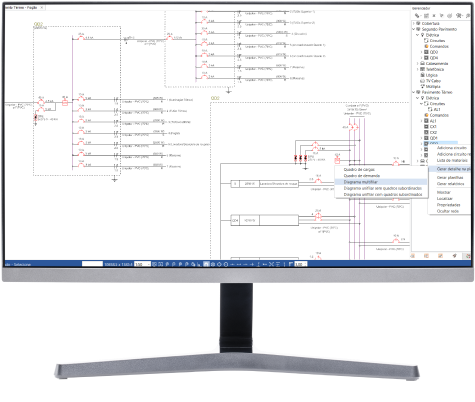

Diagrama Unifilar e Multifilar

No AltoQi Builder Elétrica é possível gerar, de forma automática, diversos detalhes importantes para o projeto elétrico, como diagrama unifilar, diagrama multifilar, quadro de cargas e demanda.

Com os desenhos inteligentes, todas as alterações realizadas no projeto são atualizadas automaticamente nos detalhes, garantindo a total segurança das informações.

Software para projetos eletricos: geracao diagrama unifilar multifilar

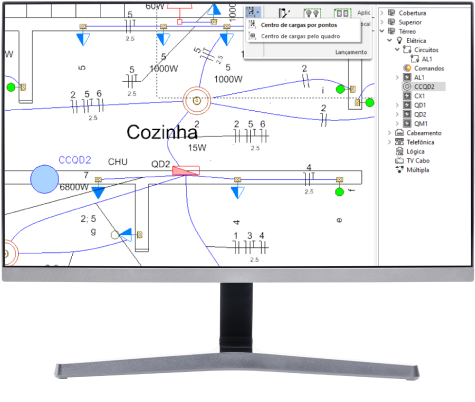

Definição do centro de cargas para lançamento do quadro de distribuição

O Builder, software para projetos elétricos, calcula e indica, em planta, a melhor localização para lançar o quadro de distribuição, levando em consideração a potência (carga) e as coordenadas dos pontos de uma determinada área.

Software para projetos eletricos: definicao centro de cargas

Proporciona alto padrão de entrega

Detalhamento realista

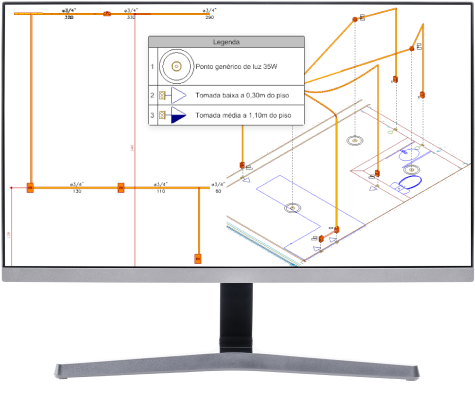

O Builder possibilita detalhar em planta e no ambiente 3D, proporcionando uma representação mais realista do projeto.

Detalhamento em vista frontal

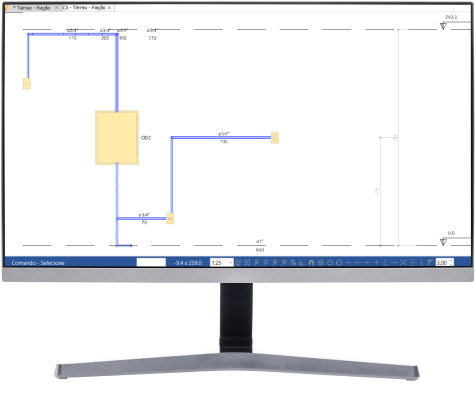

O Builder gera automaticamente o detalhe em corte, de acordo com a seleção do comando, tanto sobre o pavimento corrente quanto em todos os pavimentos do projeto.

Este recurso minimiza as dúvidas de instalação das peças e encaminhamento dos condutos, sendo muito útil em projetos que precisam de informações visuais em vista vertical.

O detalhe gerado pode ser associado às pranchas do projeto, exportadas separadamente ou geradas em PDF, fazendo parte do memorial descritivo do projeto.

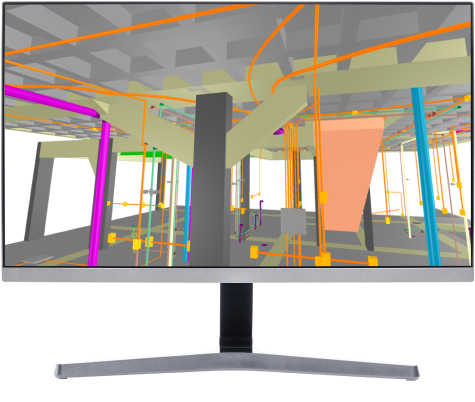

Representação dos condutos em curvas no 3D

No Builder é possível mostrar, através do modelo IFC, os condutos respeitando fielmente as curvaturas estabelecidas no croqui. Este é um recurso de grande relevância na compatibilização de projetos.

Software para projetos eletricos: representação condutores em 3D

Geração de legendas

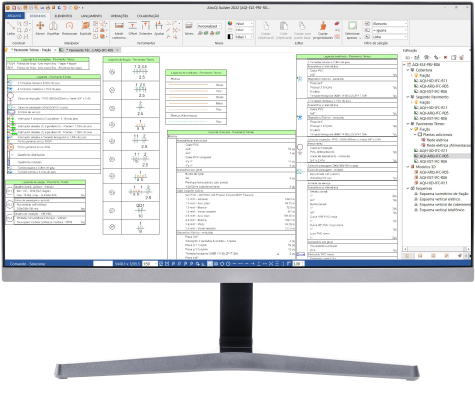

Para a apresentação detalhada dos projetos, é possível gerar vários tipos de legendas, que são atualizadas automaticamente de acordo com as alterações, como Legenda de Símbolos, Fiação, Condutos, Indicações e Materiais.

Software para projetos eletricos: geracao de legendas

Gera relatórios e documentacao do projeto com agilidade

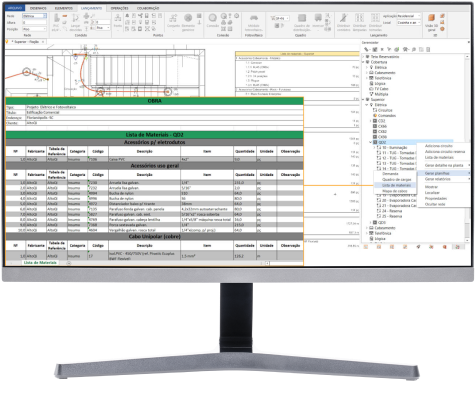

Listas de materiais específicas por pavimentos, quadro e circuito

O Builder possibilita extrair a lista de materiais do projeto inteiro, separada por pavimento, para cada circuito ou quadro de distribuição, tudo de maneira automatizada e com poucos cliques.

Software para projetos eletricos: listas de materiais

Memorial descritivo do projeto

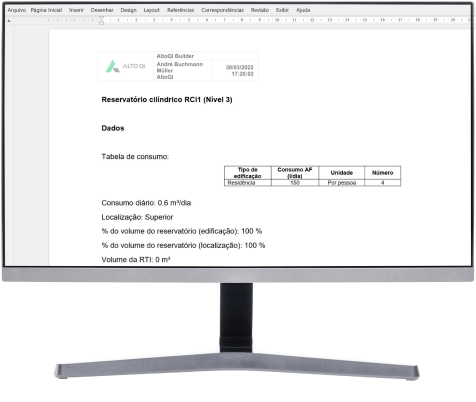

O Builder gera automaticamente o memorial descritivo utilizando informações específicas do projeto elétrico e blocos de textos padrões definidos pelo projetista, permitindo a inserção de relatórios de dimensionamento, quantitativo e legendas.

Software para projetos eletricos: memorial descritivo

Atende projetos elétricos em BIM e não BIM

Importação e exportação em IFC

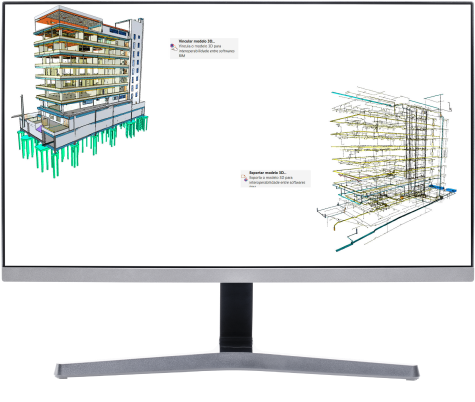

O Builder é uma plataforma OpenBIM, que possibilita a integração com as demais disciplinas através de arquivos IFC.

Além disso, o Builder permite inserir propriedades nos elementos do croqui, que serão exportadas junto com o IFC.

Tanto os modelos externos de arquitetura e demais disciplinas, quanto os objetos 3D, tem suas cores originais mantidas no processo de exportação e importação.

Basta selecionar os elementos e inserir informações como texto, número, volume, área, comprimento, massa, potência, feixe luminoso, corrente, entre outras opções.

Software para projetos eletricos: importacao exportacao em IFC

Notas BCF

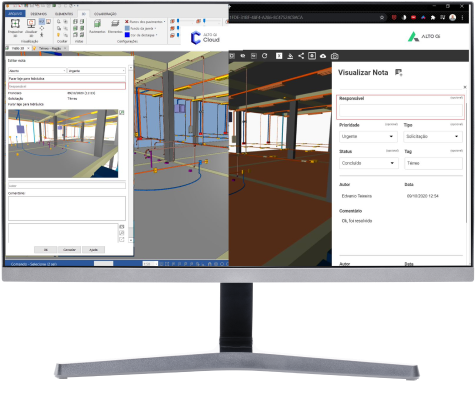

Use as notas BCF (BIM Collaboration Format) para inserir comentários e imagens do projeto, compartilhando com os demais projetistas informações importantes durante a compatibilização.

É possível filtrar as notas BCF por data de modificação e sincronizar diretamente com a sua obra no AltoQi Cloud, mantendo o controle das alterações no projeto.

Detecção de colisões e integração entre soluções AltoQi

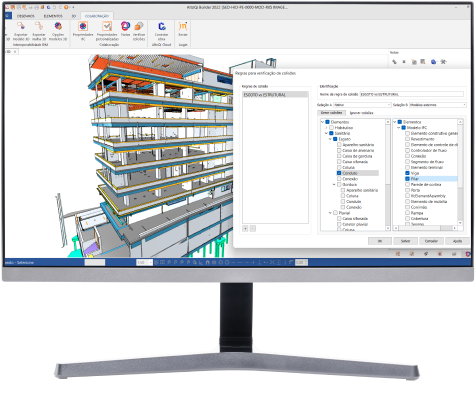

O Builder detecta automaticamente as colisões, sinalizando as situações de interferências entre disciplinas.

É possível visualizar e modificar as propriedades e aparência dos elementos diretamente no ambiente 3D do projeto integrado às demais disciplinas.

Integrado ao AltoQi Visus, software para orçamento e planejamento BIM, é possível gerar orçamentos simultaneamente ao projeto.

Software para projetos eletricos: detecção colisoes e integracao

Receba uma proposta

Projetos de instalações em uma única solução

O Builder é um software completo que vai além dos projetos elétricos. A plataforma contempla disciplinas para projetos hidrossanitários, elétricos, fotovoltaicos, preventivos de incêndio, SPDA, gás, cabeamento estruturado, climatização* e alvenaria estrutural.

Em uma única plataforma é possível modelar, dimensionar, detalhar, gerar relatórios e quantitativos, com recursos que abrangem todo o ciclo completo do projeto BIM ou não BIM.

Existem quatro planos e você pode escolher o que melhor atende as suas necessidades. Todas as versões incluem cursos certificados pela AltoQi Education e a plataforma Visus Projetista para orçamento e colaboração.

*A disciplina de climatização é exclusiva para modelagem.

Comece a projetar hoje.

Escolha a versão do AltoQi Builder mais adequada para sua atuação:

Professional Cloud

Nossa solução para quem está no início da jornada

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Climatização;

• Acesso à Plataforma AltoQi Education.

APLICAÇÃO

N° de pavimentos: 3

Área: 2 mil m² de área retangular construída

Premium Cloud

O plano ideal para quem já tem um pouco mais de experiência e, por isso, elabora projetos maiores

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 10

Área: 8 mil m² de área retangular construída

Enterprise Cloud

Solução completa e poderosa para profissionais experientes

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

N° de pavimentos: 20

Sem limitações de área construída

Infinity Cloud

Recursos ilimitados para todo tipo de construção

O QUE INCLUI?

Builder para projetos de:

• Instalações elétricas;

• Instalações hidrossanitárias;

• Prevenção e combate a incêndio;

• Infraestrutura predial de gás;

• Sistema de proteção contra descargas atmosféricas (SPDA);

• Instalações de Cabeamento estruturado;

• Climatização;

• Acesso à Plataforma AltoQi Education

APLICAÇÃO

Sem limitações

Para todos os momentos da sua carreira, AltoQi.

Descubra como os novos planos de assinatura irão transformar sua trajetória profissional. Eles foram pensados para evoluir junto com você, da primeira residência ao edifício mais complexo.

Pacote InBim para projetos multidisciplinares

Professional Cloud

Um pacote completo para projetistas multidisciplinares que estão no início de sua jornada com projetos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: 4
• Área: 2 mil m² de área retangular construída

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Climatização;
• Acesso à Plataforma AltoQi Education
• N° de pavimentos: 3
• Área: 2 mil m² de área retangular construída;

APLICAÇÃO

Nº de níveis de laje: 4

N° de pavimentos: 3

Área: 2 mil m² de área retangular construída

Premium Cloud

O plano ideal para quem já tem um pouco mais de experiência e, por isso, elabora projetos maiores e mais complexos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural;
• Módulo Pré-moldados;
• Módulo Dimensionamento de perfis metálicos;
• Módulo Lajes Protendidas;
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: 11;
• Área: 8 mil m² de área retangular construída;

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Sistema de proteção contra descargas atmosféricas (SPDA);
• Instalações de Cabeamento estruturado;
• Climatização;
• Acesso à Plataforma AltoQi Education
• N° de pavimentos: 10;
• Área: 8 mil m² de área retangular construída;

APLICAÇÃO

Nº de níveis de laje: 11

N° de pavimentos: 10

Área: 8 mil m² de área retangular construída

Enterprise Cloud

Solução BIM multidisciplinar completa para profissionais experientes em projetos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural;
• Módulo Pré-moldados;
• Módulo Dimensionamento de perfis metálicos;
• Módulo Lajes Protendidas;
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: 21;
• Sem limitações de área construída;

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Sistema de proteção contra descargas atmosféricas (SPDA);
• Instalações de Cabeamento estruturado;
• Climatização;
• Acesso à Plataforma AltoQi Education
• N° de níveis de pavimento: 20;
• Sem limitações de área construída;

APLICAÇÃO

N° de níveis de laje: 21

N° de pavimentos: 20

Sem limitações de área construída

Infinity Cloud

Recursos ilimitados e total liberdade criativa para equipes grandes e projetos complexos.

O QUE INCLUI?

• Módulo Alvenaria Estrutural;
• Módulo Pré-moldados;
• Módulo Dimensionamento de perfis metálicos;
• Módulo Lajes Protendidas;
• Acesso à Plataforma AltoQi Education
• N° de níveis de laje: ilimitado;
• Sem limitações de área construída;

• Instalações elétricas;
• Instalações hidrossanitárias;
• Prevenção e combate a incêndio;
• Infraestrutura predial de gás;
• Sistema de proteção contra descargas atmosféricas (SPDA);
• Instalações de Cabeamento estruturado;
• Climatização;
• Acesso à Plataforma AltoQi Education
• Nº de pavimentos: Sem limitações;

APLICAÇÃO

Nº de níveis de laje e de pavimentos: Sem limitações
