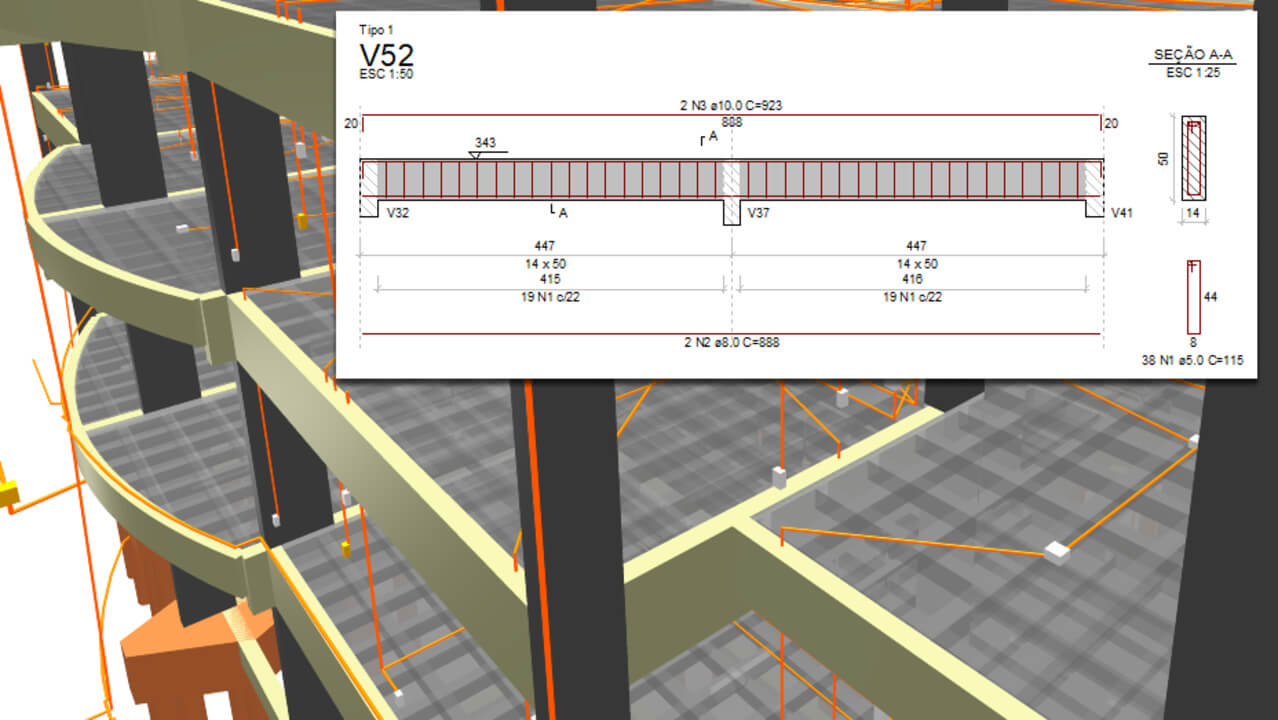

Vigas com seção retangular no AltoQi Eberick
A viga de seção retangular é a geometria mais difundida em estruturas de concreto armado: simples de executar, econômica em formas e contemplada por todas as normas, ela responde à maior parte dos vãos correntes de uma edificação. Definida por base e altura, acomoda apoios, cargas e vinculações diversas e admite variações como trechos contínuos em vários vãos e mudanças de seção ao longo do comprimento. Por essa versatilidade, é o ponto de partida natural do lançamento estrutural. No AltoQi Eberick, vigas de seção retangular são lançadas, analisadas, dimensionadas e detalhadas, com amplo suporte a variações de geometria.
Sobre o recurso
O Eberick permite lançar, dimensionar e detalhar vigas de seção retangular, com suporte amplo a variações de geometria:
- Lançar, dimensionar e detalhar vigas de seção retangular
- Lançar, dimensionar e detalhar vigas curvas, permitindo inclusive a criação de vigas contínuas com trechos retos e curvos
- Lançar, dimensionar e detalhar vigas com trechos de alturas diferentes em um mesmo vão
- Lançar, dimensionar e detalhar vigas interiores ao contorno das lajes, sem conexão direta com outros elementos de pórtico
Recursos complementares para vigas
- Ferramenta para edição do lançamento da viga
- Controle de vinculação das vigas
- Copiar vigas de um pavimento para outro rapidamente, agilizando o lançamento e a etapa pós-dimensionamento, em que as seções de vigas são ajustadas ao porte do projeto
- Ferramenta para definir de forma automática a elevação de vigas invertidas em função das lajes adjacentes
- Lançamento de cargas lineares e concentradas sobre vigas
Dimensionamento refinado
- Otimização da seção de vigas de acordo com critérios pré-definidos pelo usuário
- Inclusão de armaduras longitudinais para redução de flechas
- Inclusão de vigas de outros materiais no projeto e na análise, a fim de obter estruturas mistas
- Consideração da contribuição da mesa colaborante da laje na rigidez das vigas
- Inserção de um valor de contraflecha na viga cujo deslocamento não atende ao limite de aceitabilidade sensorial
Detalhamento
- Opções para o formato do estribo das vigas
- Representação dos estribos e armaduras de pele no detalhamento
- Definição e fixação do comprimento dos apoios e dos vãos para todos os trechos das vigas
- Detalhamento das esperas de pilares que nascem sobre as vigas
- Detalhamento de armaduras de costura
- Detalhamento de trechos curtos em balanço como viga parede (modelo de consolo curto)
Funcionamento
No Eberick, as vigas são lançadas a partir do grupo de vigas; na janela do elemento definem-se nome, seção, apoios e cargas. A seção retangular é definida por base e altura; os esforços de cada viga são listados em relatório, trecho a trecho (compressão, tração, cortantes e momentos).
